Щека сердечника полюса электродвигателя (гидрогенератора)

Щека полюса — деталь электрической машины, которая устанавливается с двух сторон на полюсе ротора.

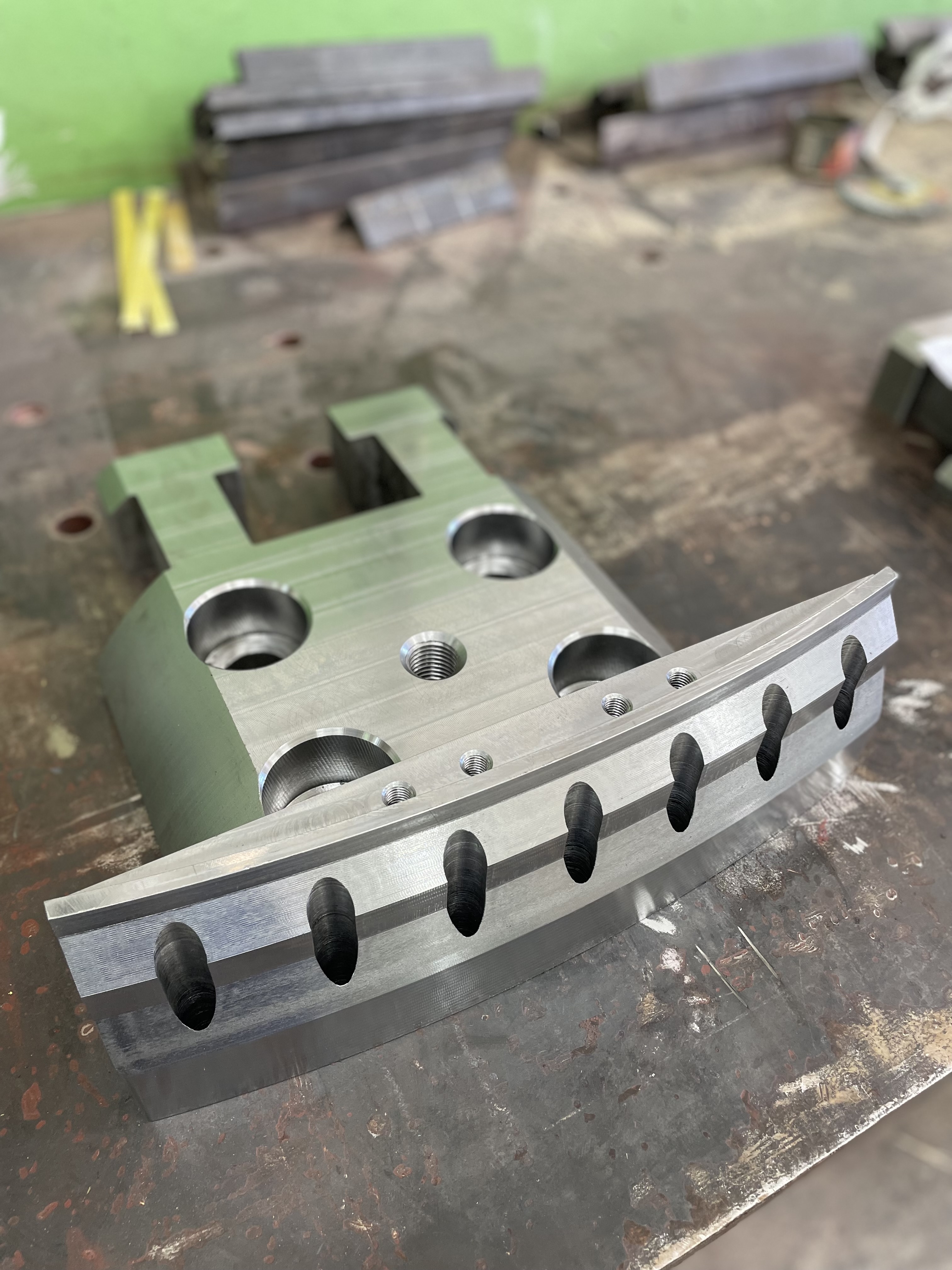

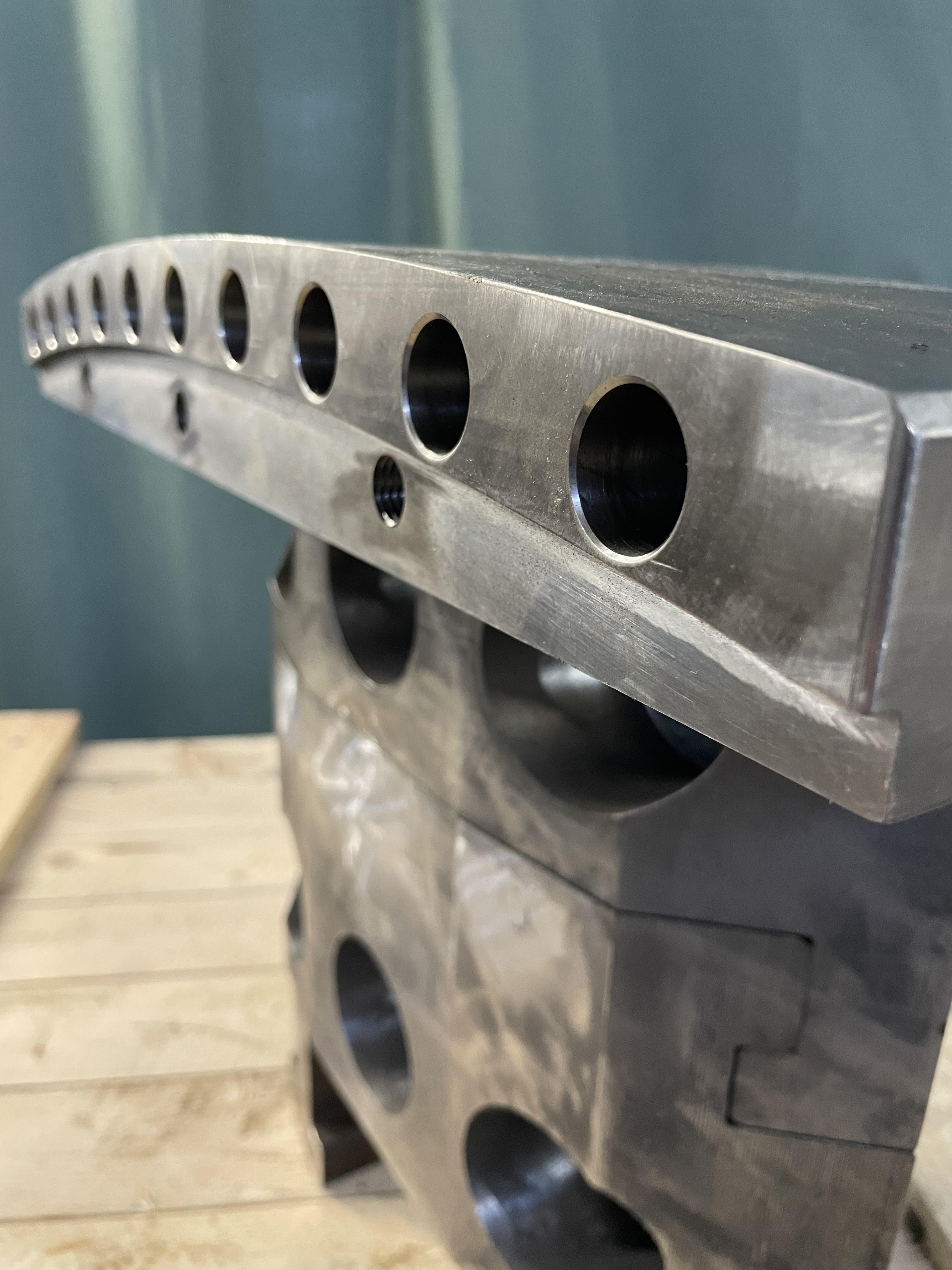

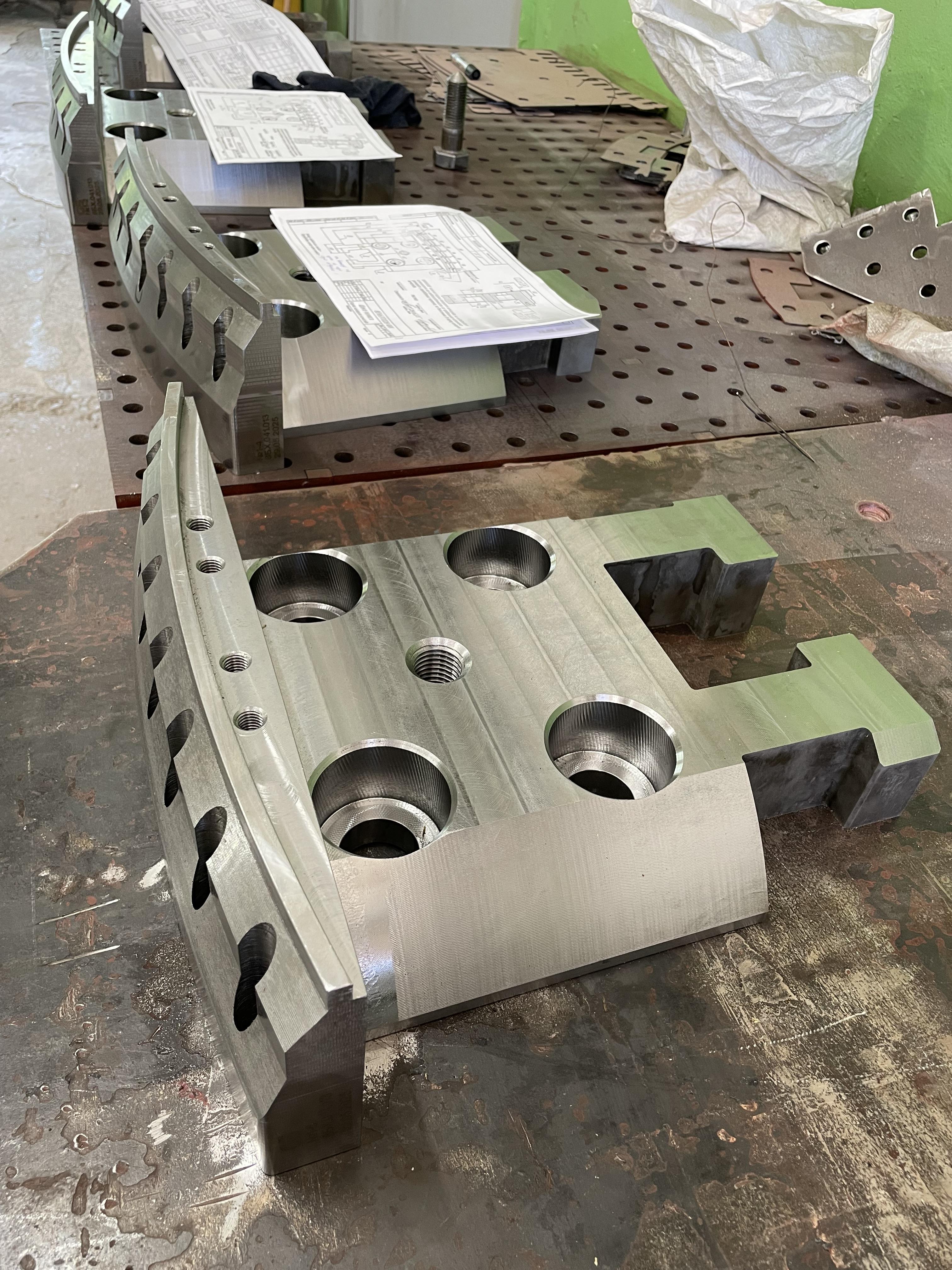

Конструкция: щека состоит из козырька (обычно скруглённой формы), средней прямоугольной части и двух хвостовиков Т-образной формы.

Назначение: при помощи хвостовиков полюс крепится к ободу ротора, а козырёк служит для удержания катушки полюса.

Материал: для снижения потерь и нагрева при прохождении части магнитного потока через массивные щёки их часто изготавливают из титана или его сплавов.

Функции: щека полюса воспринимает усилия от давления между листами сердечника и от центробежных сил лобовой части катушки.
