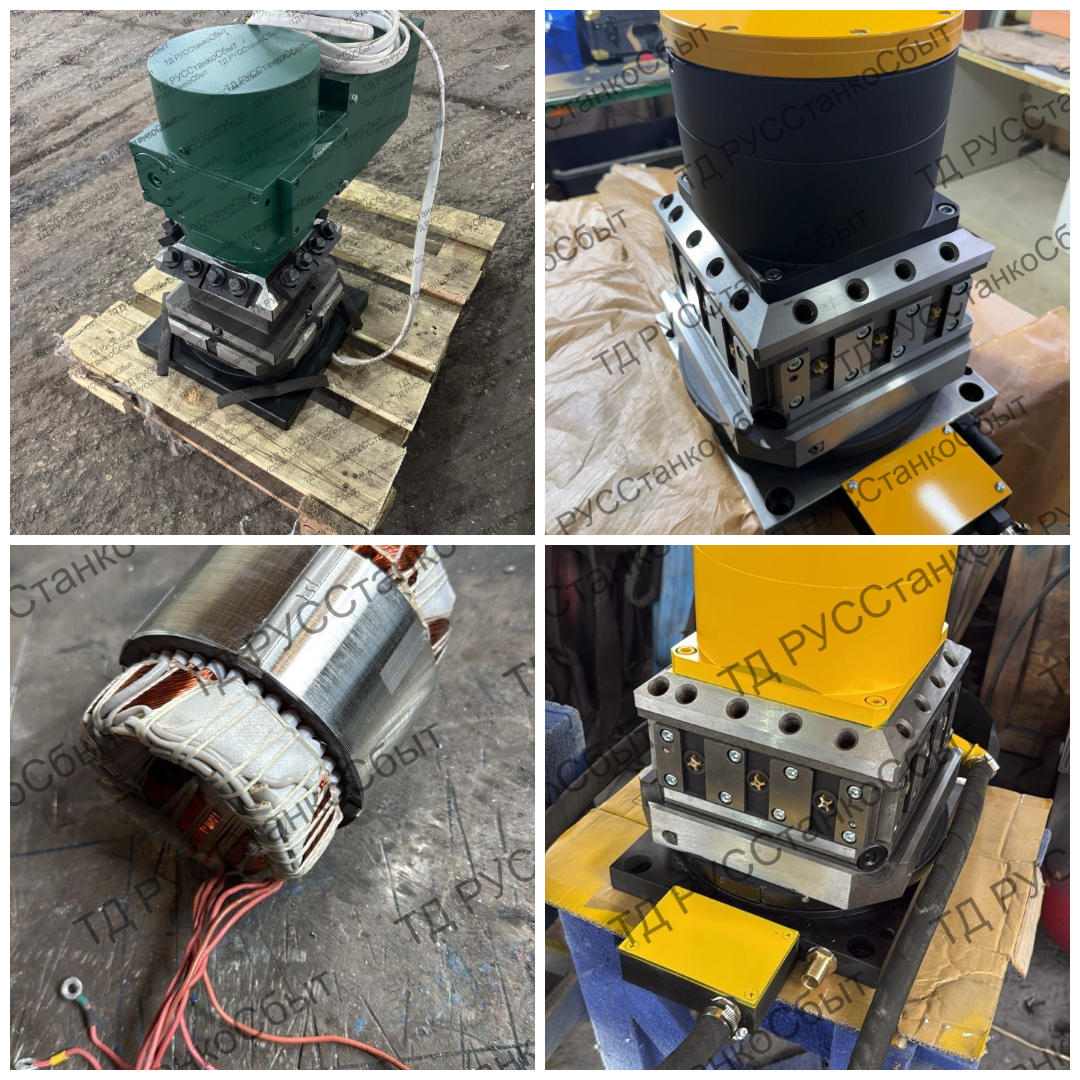

Револьверные головки для токарных станков с ЧПУ
Назначение и применение
Револьверные головки — автоматические многопозиционные инструментальные узлы токарных станков с ЧПУ, обеспечивающие быструю автоматическую смену режущего инструмента по команде системы ЧПУ без остановки цикла обработки. Устанавливаются на суппорт станка вместо традиционного четырёхпозиционного резцедержателя и позволяют вести многопереходную обработку детали — наружное и внутреннее точение, растачивание, подрезку торцев, нарезание резьбы, сверление, зенкерование — без переустановки и ручной смены инструмента.
Применяются на токарных станках с ЧПУ в серийном и крупносерийном производстве деталей машиностроения, авиастроения, энергетики, железнодорожного транспорта и оборонной промышленности.
Конструкция и кинематика
Револьверная головка состоит из корпуса, вращающегося диска с инструментальными позициями, привода индексации (электромеханического или гидравлического), механизма фиксации и датчика положения. Индексация — поворот диска на заданную позицию — выполняется за 0,8–2 с. Фиксация диска в позиции — зубчатой муфтой типа Хирта (торцевые зубья), что обеспечивает высокую жёсткость и точность повторного позиционирования ±0,003–0,005 мм. Инструментальные блоки (резцовые, расточные, сверлильные) устанавливаются в посадочные гнёзда диска и крепятся болтовыми соединениями.
Классификация по числу позиций и оси индексации
— 4-позиционные — для операций с ограниченным набором инструмента, компактная конструкция — 8-позиционные — наиболее распространённый типоразмер для станков серий 1П756ДФ3, 16М30Ф3, 16К30Ф3, РТ755Ф3 — 12-позиционные — для многопереходной обработки с полным набором инструмента — 16-позиционные — для сложных деталей с максимальным числом технологических переходов
По ориентации оси индексации: — С горизонтальной осью — диск вращается в вертикальной плоскости, инструмент располагается радиально (наиболее распространено на токарных станках) — С вертикальной осью — диск вращается в горизонтальной плоскости, применяется на специальных станках
Номенклатура поставляемых револьверных головок
— 1П756ДФ3.39.000 — для токарного станка с ЧПУ 1П756ДФ3, основная (8-позиционная, горизонтальная ось) — 1П756ДФ3.40.000 — для токарного станка с ЧПУ 1П756ДФ3, альтернативное исполнение — 16М30Ф3.40.000 — для токарного станка с ЧПУ 16М30Ф3 (РТ772Ф3), 8-позиционная, фиксация муфтой Хирта — 16К30Ф3.40.000 — для токарного станка с ЧПУ 16К30Ф3, совместима также с 16М30Ф3 — РТ755Ф3.40.000 — для токарного станка с ЧПУ РТ755Ф3 — УГ9326 — унифицированная гидрофицированная 6-позиционная револьверная головка для токарных станков с ЧПУ — УГ8 — унифицированная гидрофицированная 8-позиционная головка
Также поставляются головки для станков: 16А20Ф3, 16К20Ф3, СА983Ф3, 16Р30Ф3, 1П757Ф3 и других токарных станков с ЧПУ.
Инструментальные блоки
К каждой модели головки поставляются сменные инструментальные (резцовые) блоки: резцовые для наружного и внутреннего точения, расточные, сверлильные и установочные. Подбор — по модели головки и типу инструментального интерфейса.
Подбор и поставка
Подбор осуществляется по каталожному номеру головки, модели станка и паспортным данным. При необходимости — подбор и поставка комплектных инструментальных блоков. Поставка — ТД РУССтанкоСбыт.
Подобрать конкретную запчасть вы можете у нас на сайте в разделе Каталог ТД РУССтанкоСбыт.
