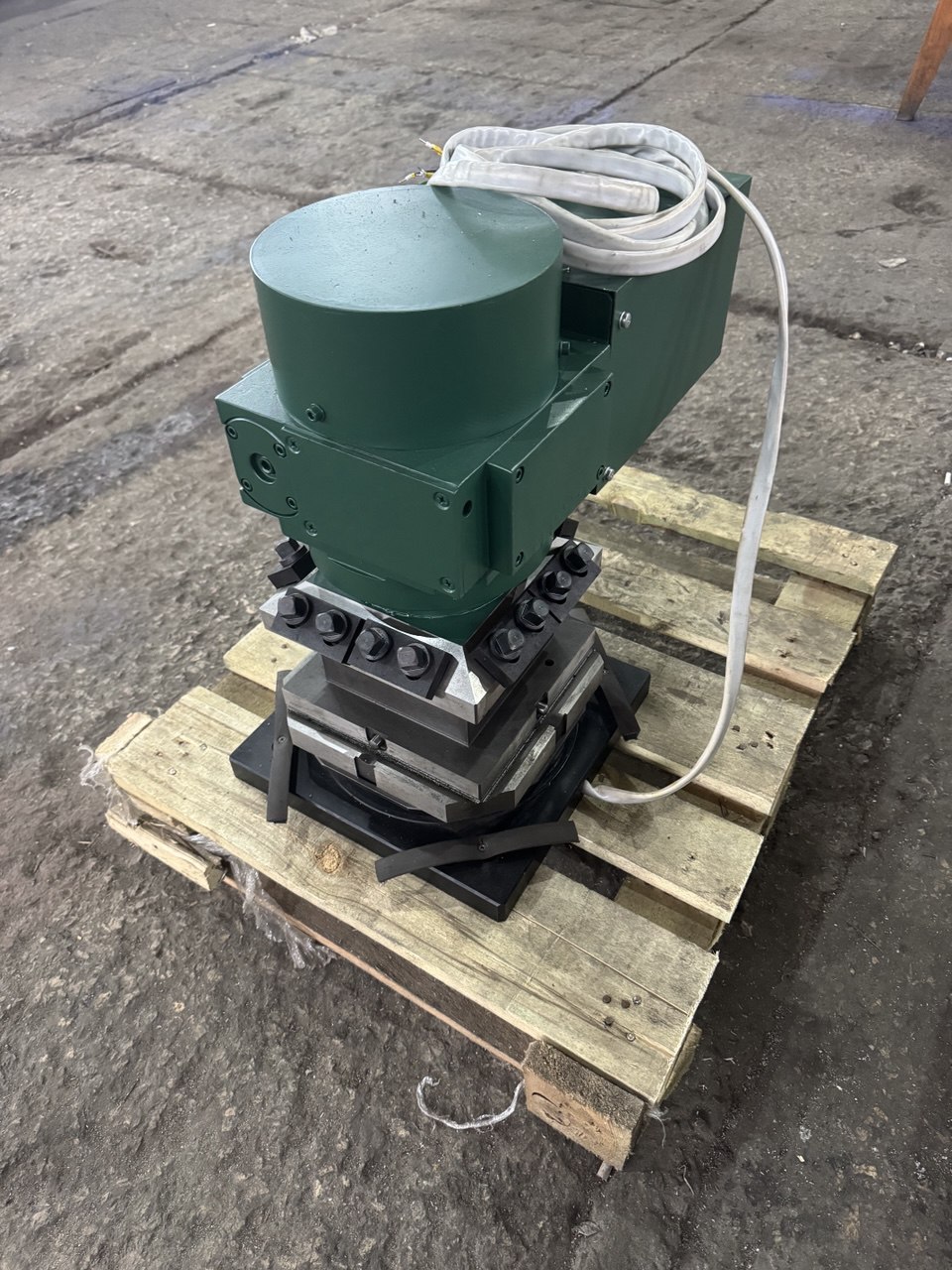

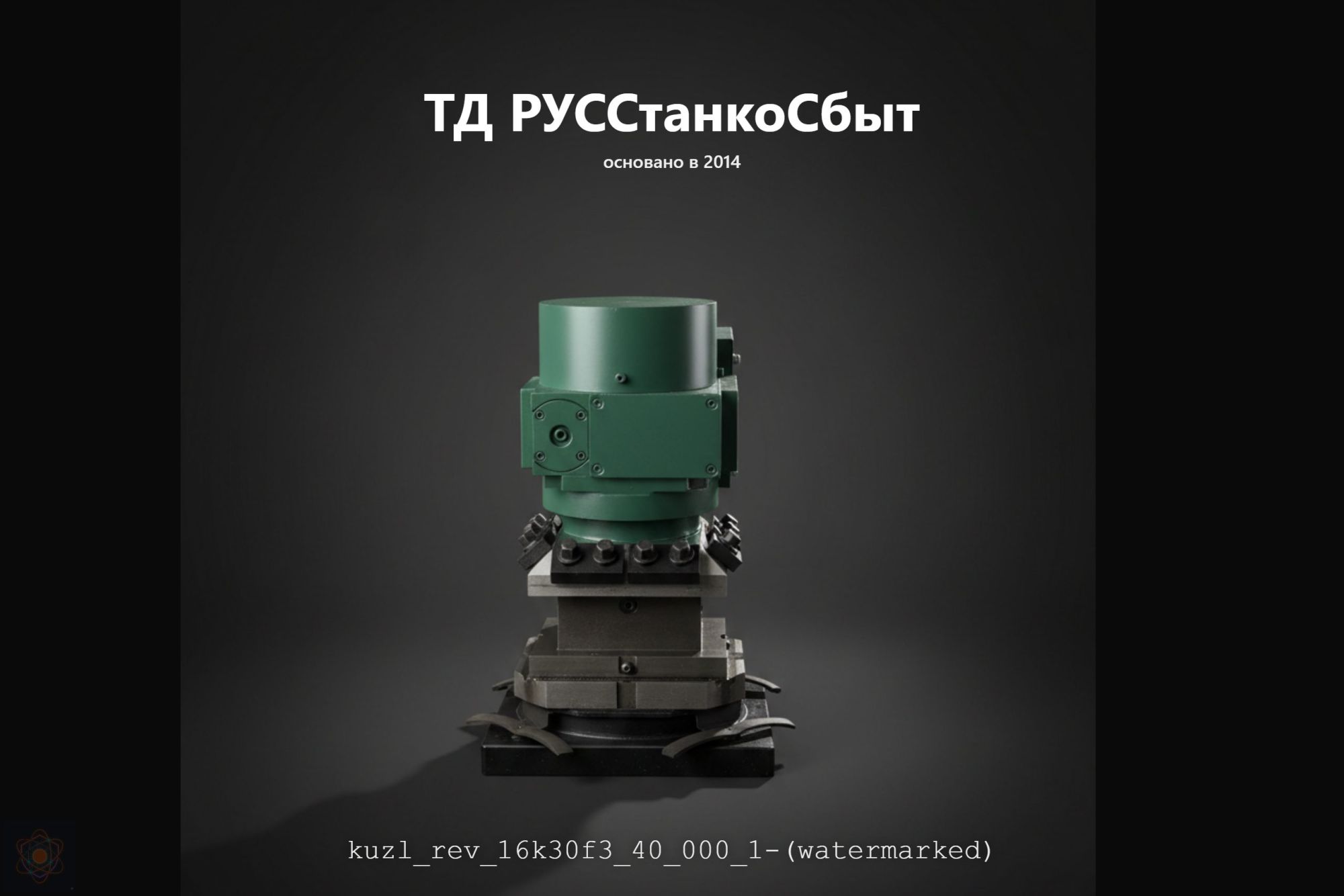

Револьверная головка 16К30Ф3.40.000 (для токарных станков с ЧПУ мод. 16К30Ф3 и аналогичных)
Назначение и применение
Револьверная головка 16К30Ф3.40.000 — специализированный инструментальный узел для автоматической смены режущего инструмента на токарных станках с ЧПУ моделей 16К30Ф3, 16К30 и аналогичных станках с ЧПУ. Обеспечивает быструю, точную и надёжную смену инструментальных позиций в автоматическом режиме по команде системы ЧПУ.
Применяется при:
- токарной обработке деталей из чёрных и цветных металлов в серийном и мелкосерийном производстве
- высокоточной обработке в автоматизированных производственных ячейках
- многопереходной обработке с частой сменой инструмента
Конструкция и принцип работы
Головка выполнена в корпусном исполнении с 6 инструментальными позициями на установочной поверхности диаметром Ø315 мм. Механизм индексации обеспечивает поворот на заданную позицию с последующей жёсткой фиксацией.
Фиксация инструментальных блоков — гидравлическая или механическая (по исполнению). При гидравлическом приводе рабочее давление гидросистемы составляет 3,5–4,0 МПа, максимальное усилие зажима — 15 кН.
Точность позиционирования:
- Точность позиционирования: ±0,001 мм
- Повторяемость позиционирования: ±0,0005 мм
Эти показатели обеспечивают стабильную точность обработки при многократных сменах инструмента без корректировки положения резца.
Время смены инструмента: 0,8–1,2 секунды — минимизирует вспомогательное время и обеспечивает высокую производительность при серийной обработке.
Приводы осей перемещений взаимодействуют с головкой через интерфейс ЧПУ; максимальная частота вращения шпинделя — до 3 000 об/мин в зависимости от модели станка.
Совместимые инструментальные блоки
- Резцовые блоки — стандартные и специальные
- Сверлильные блоки для осевой обработки
- Расточные блоки для внутренней обработки
- Конические прижимы инструмента
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | 16К30Ф3.40.000 |
| Количество инструментальных позиций | 6 |
| Диаметр установочной поверхности, мм | Ø315 |
| Наружный диаметр головки, мм | Ø315 |
| Высота головки, мм | 280–350 (зависит от модификации) |
| Масса в сборе, кг | 45–65 |
| Тип фиксации | Гидравлическая / механическая |
| Точность позиционирования, мм | ±0,001 |
| Повторяемость позиционирования, мм | ±0,0005 |
| Время смены инструмента, с | 0,8–1,2 |
| Макс. усилие зажима инструмента, кН | 15 |
| Рабочее давление гидросистемы, МПа | 3,5–4,0 |
| Макс. частота вращения шпинделя, об/мин | до 3 000 |
| Совместимые станки | 16К30Ф3, 16К30 и аналоги с ЧПУ |
Комплектация поставки
Стандартная:
- Корпус револьверной головки в сборе
- Механизм индексации позиций
- Система фиксации инструментальных блоков
- Гидравлический привод (при наличии в исполнении)
- Крепёжные элементы для установки на станок
- Паспорт изделия с техническими характеристиками
- Комплект ключей для обслуживания и регулировки
- Монтажная документация и схемы подключения
Опционально:
- Резцовые и сверлильные блоки различных типоразмеров
- Специальные инструментальные блоки под заказ
- Расширенный комплект запасных частей
- Система автоматической смазки узлов
- Датчики контроля положения для диагностики
Области применения
- Машиностроение — многопереходная токарная обработка деталей на станках 16К30Ф3 в условиях серийного производства
- Приборостроение и авиационная промышленность — прецизионная обработка деталей с высокими требованиями к точности позиционирования
- Нефтегазовое машиностроение — обработка резьбовых и посадочных поверхностей деталей трубопроводной арматуры
- Ремонтные предприятия — замена изношенных или повреждённых головок на действующих станках 16К30Ф3
Подбор и поставка
Головка 16К30Ф3.40.000 подбирается по артикулу и модели станка. При заказе необходимо указать:
- модель станка (16К30Ф3 / 16К30 / аналог)
- тип фиксации (гидравлическая / механическая)
- необходимые инструментальные блоки (резцовые, сверлильные, расточные)
Срок поставки: 3–10 рабочих дней при наличии на складе; 15–30 дней под заказ.
Поставка, шеф-монтаж, техническая консультация и постгарантийное обслуживание — через ТД РУССтанкоСбыт.
Подобрать конкретную запчасть или комплектующие вы можете у нас на сайте в разделе Каталог ТД РУССтанкоСбыт
