Реле контроля сопротивления изоляции с изолированной нейтралью
Реле контроля изоляции (далее РКИ) с изолированной нейтралью RCI-24VDC/N предназначено для непрерывного автоматического контроля сопротивления изоляции положительной и отрицательной шины в сетях постоянного тока (DC) с изолированной нейтралью (IT-сетях) относительно шины PE. Данное РКИ применяется для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, таких как нефтяная, газовая, в сельском и коммунальном хозяйстве.
Конструкция и принцип работы устройства
Устройство RCI-24VDC/N фиксирует утечку сопротивления изоляции только по одному каналу (клеммы IN+, IN-) на землю (PE). Питание РКИ осуществляется от сети постоянного тока 24В (клеммы +24V, -24V). Гальваническая развязка цепи питания и измерения позволяет совмещать измерительную цепь с цепью питания.

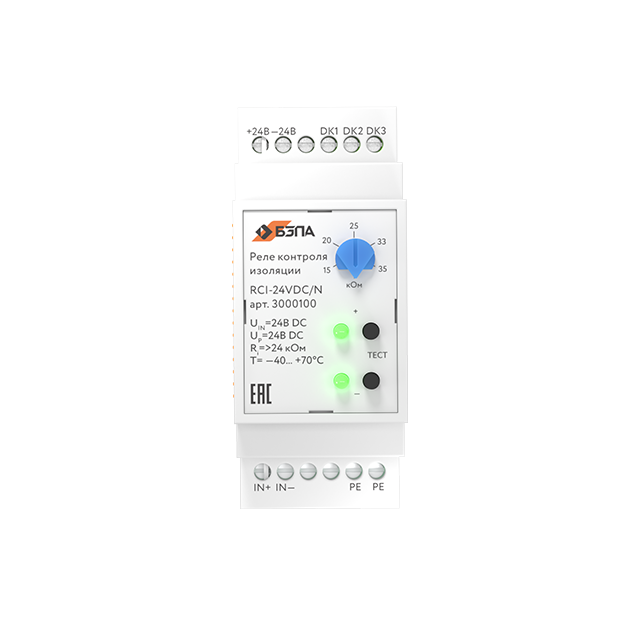

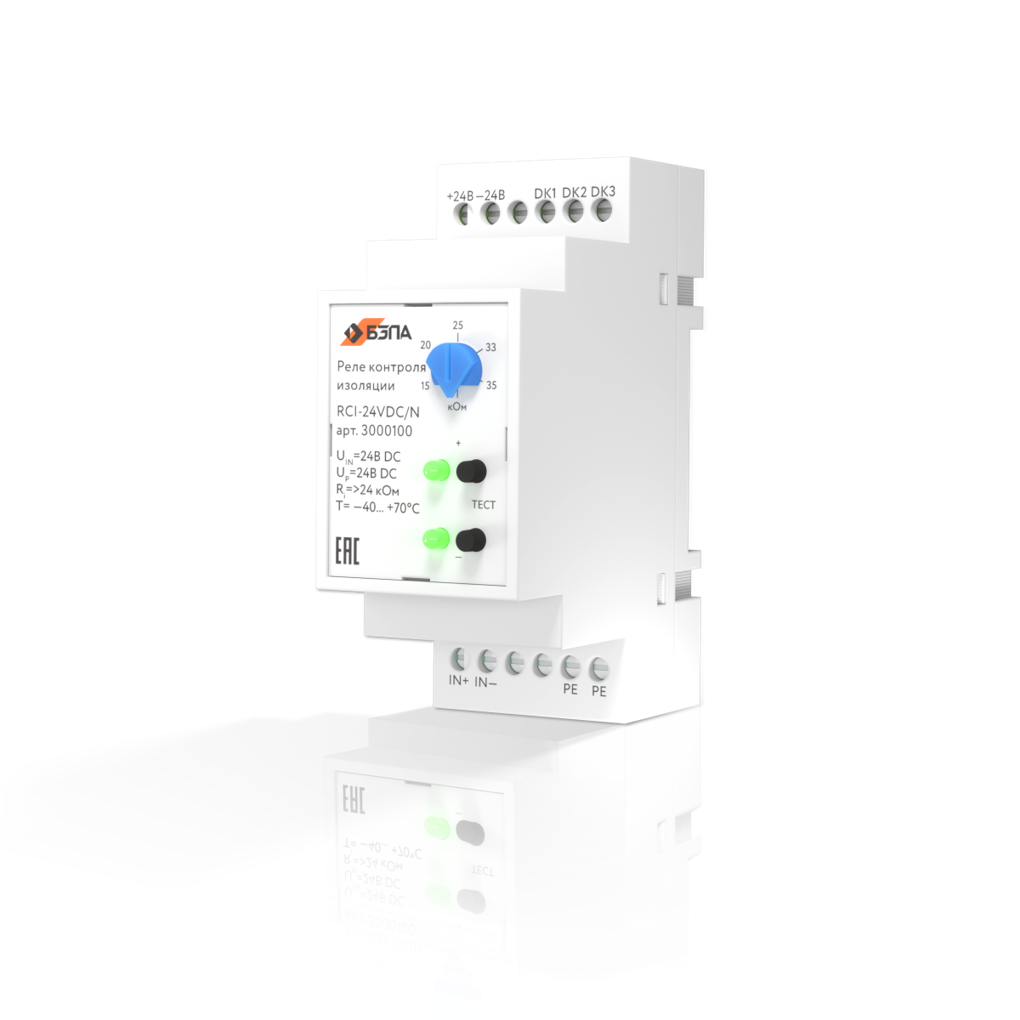

При достижении контролируемого сопротивления изоляции по IN+ (IN-) на PE ниже уровня уставки RC срабатывает дистанционная сигнализация («сухой контакт», клеммы DK1- DK3), загорается красный светодиод соответствующей линии + (-). В нормальном режиме светодиоды горят зелёным цветом. Также на лицевой панели находятся кнопки тестирования сработки утечки по каждой линии (TEST+, TEST-).
Регулятор, размещенный на лицевой панели прибора, позволяет устанавливать значения контролируемого сопротивления изоляции RC с точностью не хуже ± 25 %. Если необходимо устанавливать сопротивление с большей точностью, то необходимо подключить откалиброванное сопротивление к клеммам IN+ и PE (или IN- и PE), предварительно отключив прибор от контролируемой сети. Значение этого сопротивления должно соответствовать требуемому значению RC.
При этом регулятор на лицевой панели необходимо установить в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор «+» (или «-») — остановить процесс настройки и подключить устройство к контролируемой сети.

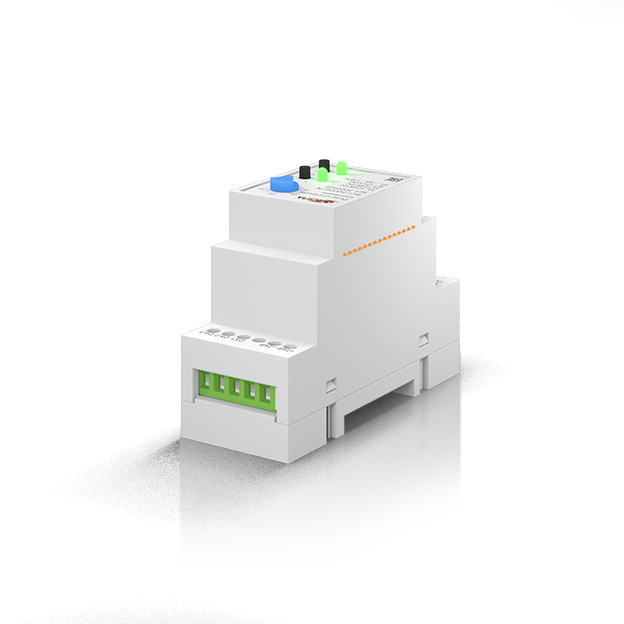

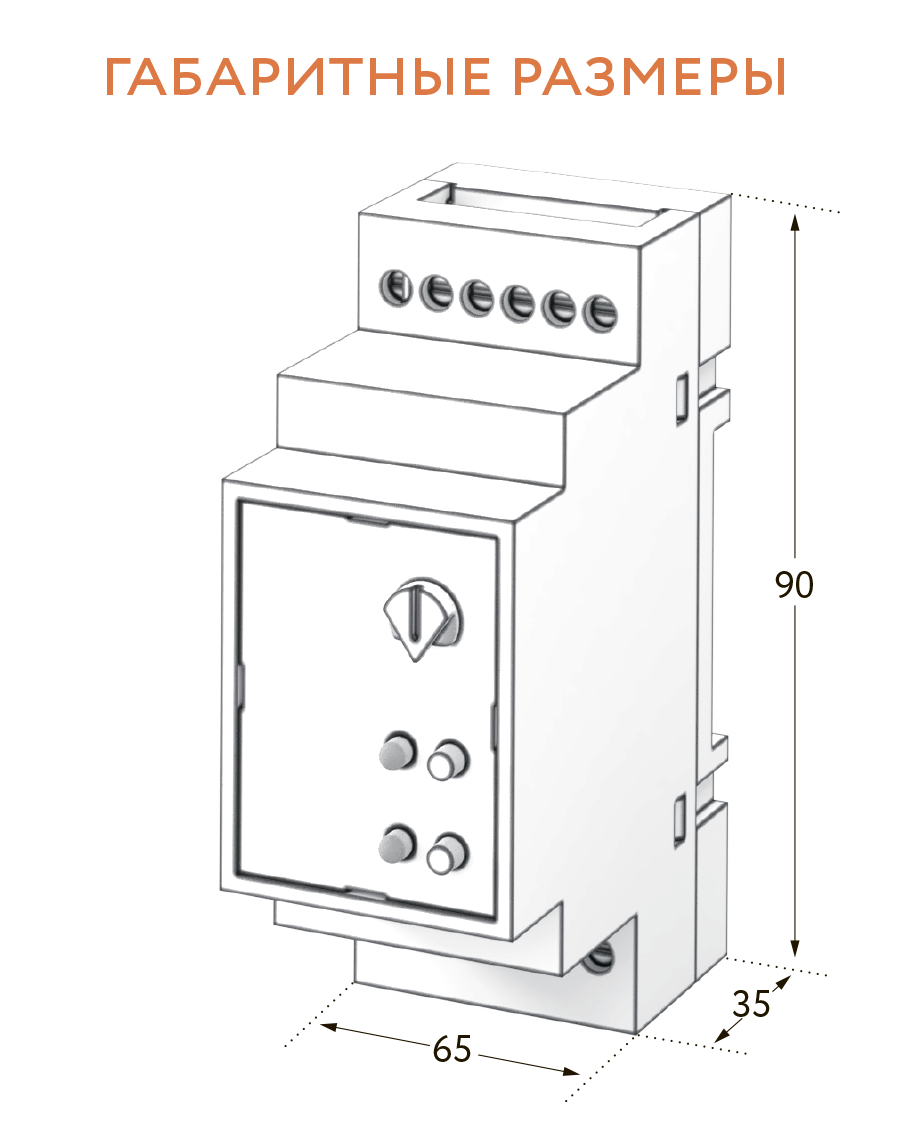

РКИ выполнено в пластмассовом корпусе класса защиты IP40.
Предусмотрена возможность крепления на 35 мм DIN-рейку. Подключение проводов осуществляется при помощи винтовых
клемм. На рисунке ниже представлена схема подключения.
Указания по монтажу
Устройство RCI-24VDC/N рекомендуется размещать во взрывобезопасной зоне, как правило, в шкафах автоматики. Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.
