Техническое описание переоборудования трамвайного вагона на базе модели 71-605(608) в трамвай вагон путеукладчик (ТВП).

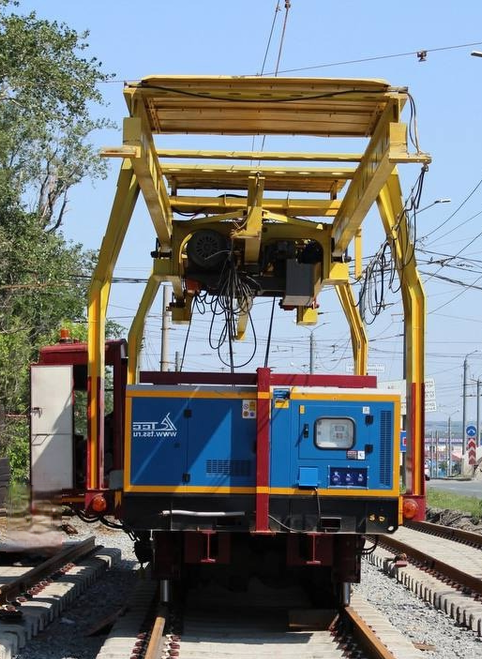

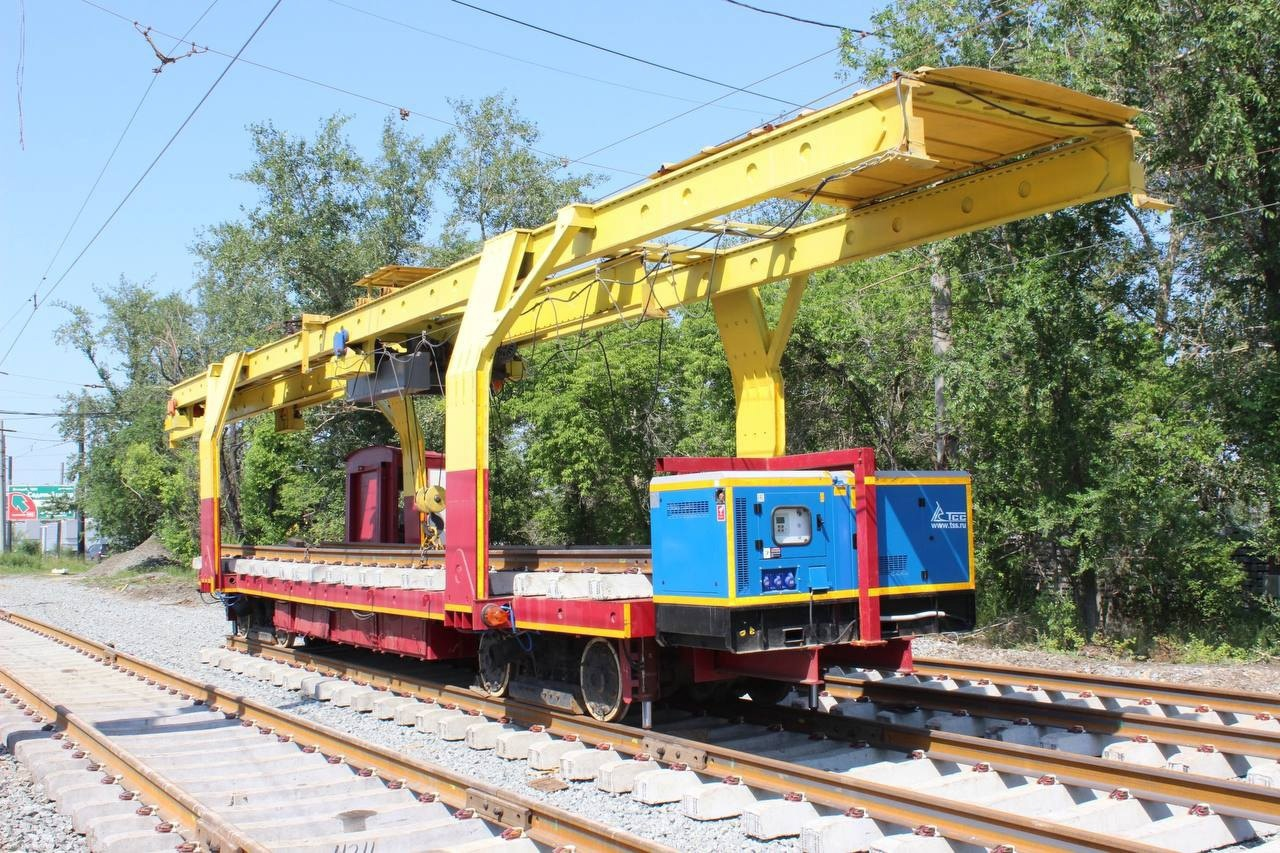

Описание Трамвайного Вагона Путеукладчика:

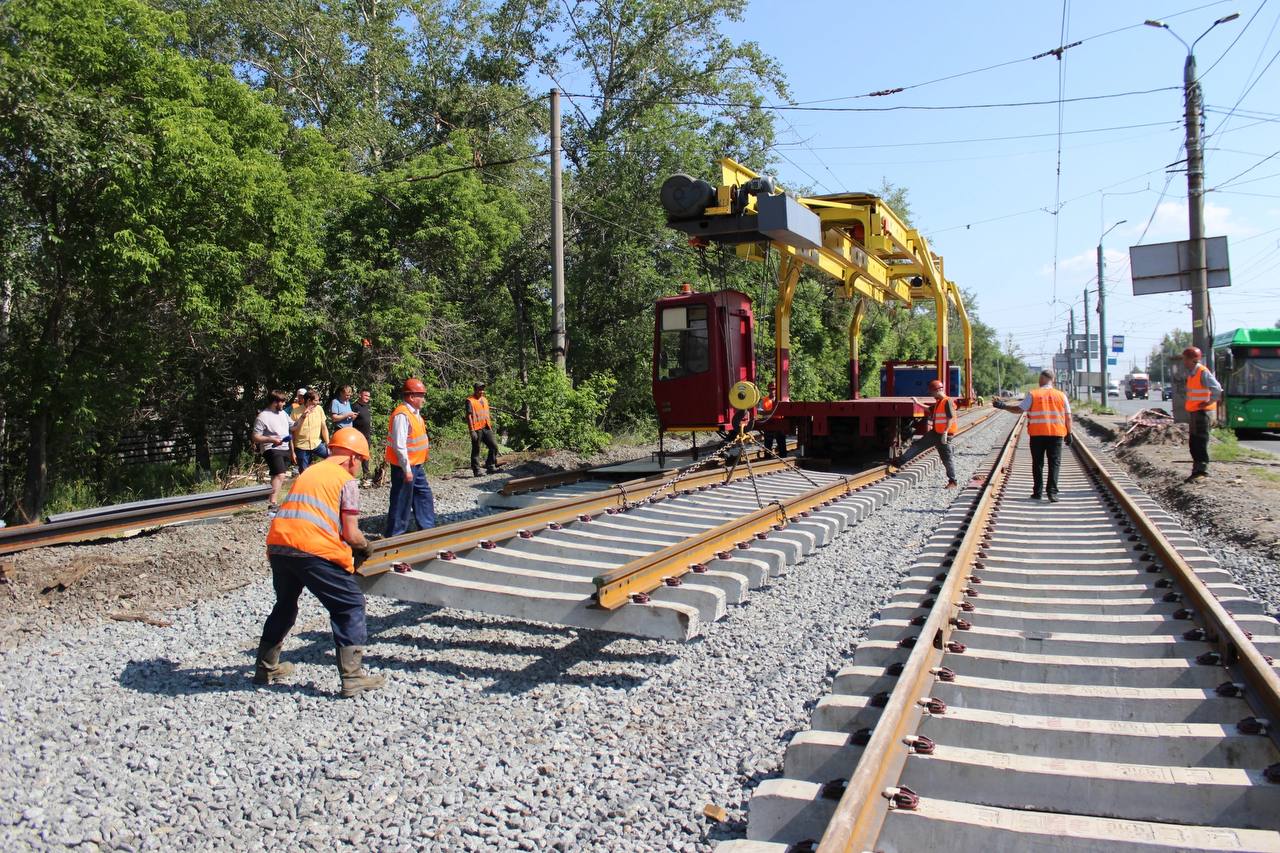

ТВП предназначен для транспортировки, погрузки и укладки комплектных путевых трамвайных плетей собранных их железобетонных шпал и рельс Р65, массой до 7,5 тонн, вместимость до 3-х плетей, длинна каждой не более 12500мм, ширина не более 2700мм. Плети транспортируются и укладываются по продольной оси платформы. Погрузка и укладка плетей возможна с обеих торцов платформы. Грузоподъём осуществляется тельфером с грузоподъёмностью 10т, который перемещается по несущей балке. Несущая балка перемещается по продольным подкрановым путям, жестко установленным на вертикальных стойках, продольная балка фиксируется в рабочих и транспортном положениях гидравлическим зажимом. По торцам платформы устанавливаются гидроупоры предотвращающие опрокидывание. Комплектуется откидной одноместной кабиной водителя, в откинутом положении вправо по ходу движения, не препятствует грузоподъёмным работам. Комплектуется токоприемником с дистанционным электромеханическим приводом.
Описание и состав поставляемой металлоконструкции:

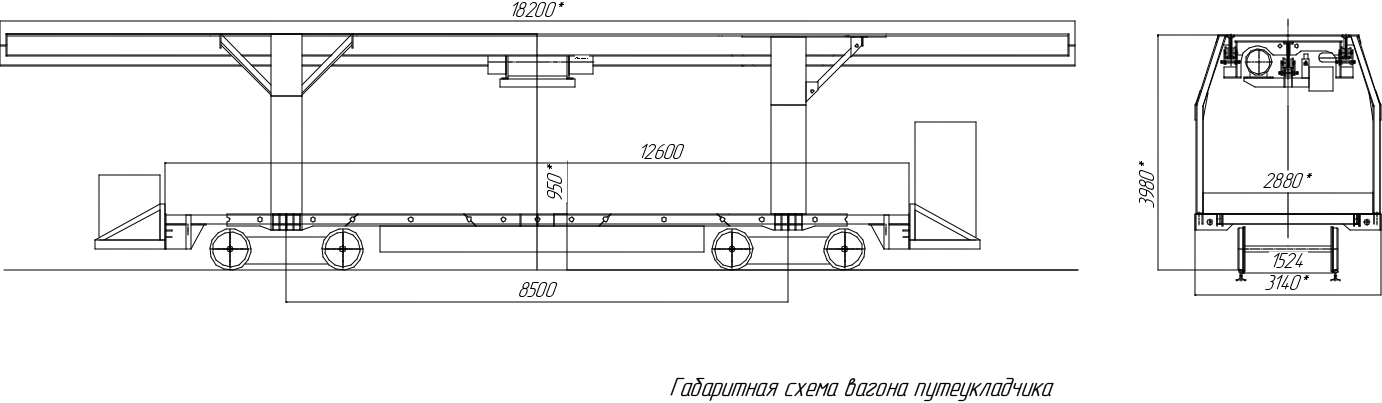

Максимальная высота по металлоконструкции - не более 4000мм. Внутренняя ширина между стойками не менее 2880мм. Максимальная ширина до высоты 2800мм - не более 3150мм. Ширина верхней части на высоте 4000мм не более 2200мм. Максимальная длинна грузовой части платформы не менее 12500мм. Максимальная длинна по верхней части в транспортном положении не более 18200мм. По верхней части точки крепления диэлектрических защитных приспособлений, исключающие замыкание металлоконструкций путеукладчика на контактную сеть. Предусмотрены точки крепления стандартной трамвайной сцепной системы для работы по СМЕ и дополнительных сцепок с обеих торцов платформы. Подготовка для установки 4-х гидравлических упоров предотвращающие опрокидывание во время укладки и погрузки плетей, подкладки для упоров в комплекте. Выдвижная часть грузоподъёмной системы самоходная и снабжена фиксатором в рабочих и транспортном положениях. Предусмотрены точки крепления приспособлений для надежной фиксации плетей во время транспортировки. Сплошной металлический настил платформы.
Металлокаркас кабины для водителя с механизмом поворота, имеет два положения – транспортное и грузоподъёмное, рассчитана на одного человека, подготовка под установку остекления, аппаратуры управления, одна дверь.
Контейнер для установки генератора мощностью до 30кВт.
Контейнер для монтажа двух АКБ емкостью до 200АЧ.
Токоприемник с дистанционным электромеханическим приводом.
Окраска грунт-эмалью.
