О товаре

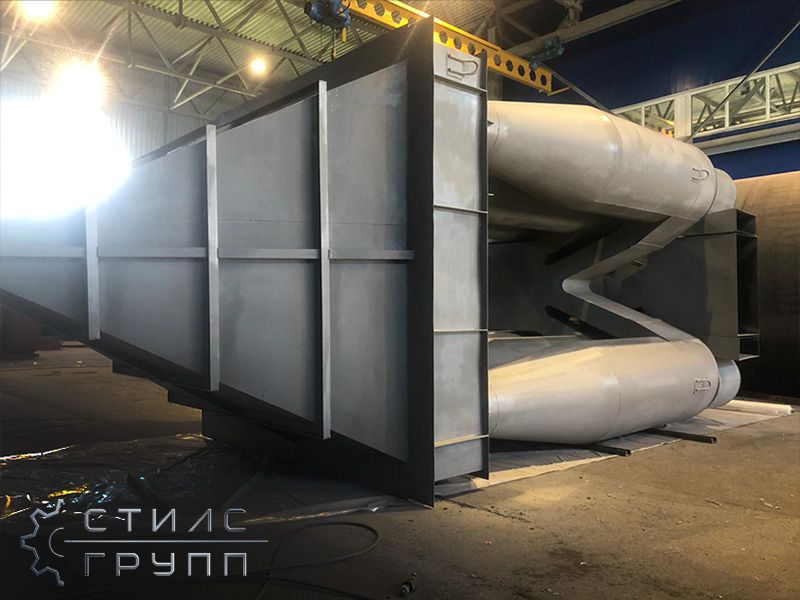

ООО «СтилсГрупп» производит прямоточные батарейные циклоны-пылеконцентраторы ЦКТИ-Б, ПКН и ПКВ для предварительной очистки запыленных газовоздушных потоков и концентрации пылевой фазы перед последующими ступенями газоочистки. Оборудование применяется преимущественно в теплоэнергетике, системах пылеприготовления и промышленных установках газоочистки.
В отличие от обычных противоточных циклонов, прямоточные аппараты этого типа работают прежде всего как пылеконцентраторы. Основной газовый поток проходит через батарею циклонных элементов, а обогащенная пылью часть потока отбирается и направляется на дополнительную очистку. Такая схема позволяет использовать оборудование в составе двухступенчатых систем перед электрофильтрами, рукавными фильтрами и другими аппаратами тонкой очистки.
Циклоны ЦКТИ-Б
ЦКТИ-Б предназначены для предварительной очистки газов от золы и промышленной пыли. Аппараты имеют секционное исполнение и могут встраиваться непосредственно в форкамеру электрофильтра или другого аппарата тонкой очистки. При таком размещении ЦКТИ-Б одновременно выполняет функцию предварительного пылеулавливания и способствует выравниванию газового потока перед следующей ступенью очистки.
Циклонные элементы ЦКТИ-Б имеют внутренний диаметр 250 или 350 мм. Часть запыленного газа отбирается на рециркуляцию и очищается в отдельном циклоне ЦН-15. Доля рециркулируемого потока составляет 10–15%. Рекомендуемая скорость газа в элементах — около 8 м/с. Коэффициент гидравлического сопротивления при отсосе на рециркуляцию 15% составляет 6–7.
Для циклонных элементов диаметром 250 мм при улавливании частиц размером 10–15 мкм приводится эффективность порядка 85–90% при расчетном режиме работы. ЦКТИ-Б не предназначены для улавливания абразивной пыли.
Циклоны-пылеконцентраторы ПКН и ПКВ
ПКН и ПКВ применяются преимущественно в теплоэнергетике, в частности в системах пылеприготовления с мелющими вентиляторами при сжигании влажных бурых углей и лигнитов. Установка пылеконцентратора после мелющего вентилятора позволяет разделить пылегазовый поток и организовать раздельную подачу более концентрированной угольной пыли и потока с повышенным содержанием водяных паров.
Обозначение моделей связано со способом подвода газа:
ПКН — исполнение с нижним подводом газа;
ПКВ — исполнение с верхним подводом газа.
ПКН и ПКВ имеют секционную конструкцию. В типовой схеме используются 12 пылеконцентраторов с внутренним диаметром 490 мм. В состав аппарата входят входной коллектор, пылеконцентраторы, многолопаточная решетка, бункер, мигалка, отсосное кольцо, выходной коллектор и циклон ЦН-15 для очистки рециркулируемой части потока.
Доля рециркулируемого запыленного газа для ПКН и ПКВ составляет 10–15%. Применение рециркуляционной схемы позволяет отделить концентрированную пылевую фазу от основного газового потока и вернуть очищенную часть газа обратно в систему.
ЦКТИ-Б, ПКН и ПКВ применяются в составе котельных установок, ТЭЦ, систем подготовки твердого топлива, промышленных газоочистных комплексов и технологических линий, где требуется предварительное отделение золы и пыли перед более эффективной ступенью очистки.
При подборе оборудования учитываются расход и температура газов, концентрация и дисперсность пыли, параметры котельного агрегата, характеристики топлива, требуемая степень предварительной очистки, допустимое аэродинамическое сопротивление и схема последующей газоочистки.
ООО «СтилсГрупп» изготавливает оборудование с учетом параметров конкретного газового тракта. Возможна адаптация присоединительных размеров, количества секций, опорных конструкций и компоновки под техническое задание заказчика.
Стоимость — от 499 900 руб. Цена зависит от модели ЦКТИ-Б, ПКН или ПКВ, количества и диаметра циклонных элементов, количества секций, габаритов, материала изготовления, системы рециркуляции и комплектации.
