О товаре
Антипригарное покрытие марки ПАО – GIRT, ТУ 23.64-012-38891912-2018, температуростойкостью 1800 C, применяется как защитное покрытие на сталелитейных производствах с прямым воздействием цветных металлов в расплаве на обрабатываемую антипригарным покрытием поверхность (обрабатываются формы, кокили, графитовые тигли, набивные тигли индукционных печей). Плотность покрытия 1719 кг/м3.
Покрытие антипригарное образует устойчивую к расплаву цветного металла пленку, исключая прикипание разогретого металла к тиглям в том числе графитовым и формам литья (кокилям). Использование антипригарного покрытия ПАО – GIRT позволяет сохранить цельную форму, кокиль для повторного использования после осмотра и возможной подмазки точечно на горячую поверхность. Для песчаных, бетонных (набивных) тиглей индукционных печей использование антипригарного покрытия ПАО – GIRT увеличивает срок службы тигля в зоне шлакового пояса при условии постоянного наблюдения за состоянием покрытия.
На 1 м2 поверхности формы при толщине 0,5 мм., рекомендованный расход покрытия составляет 860 гр.

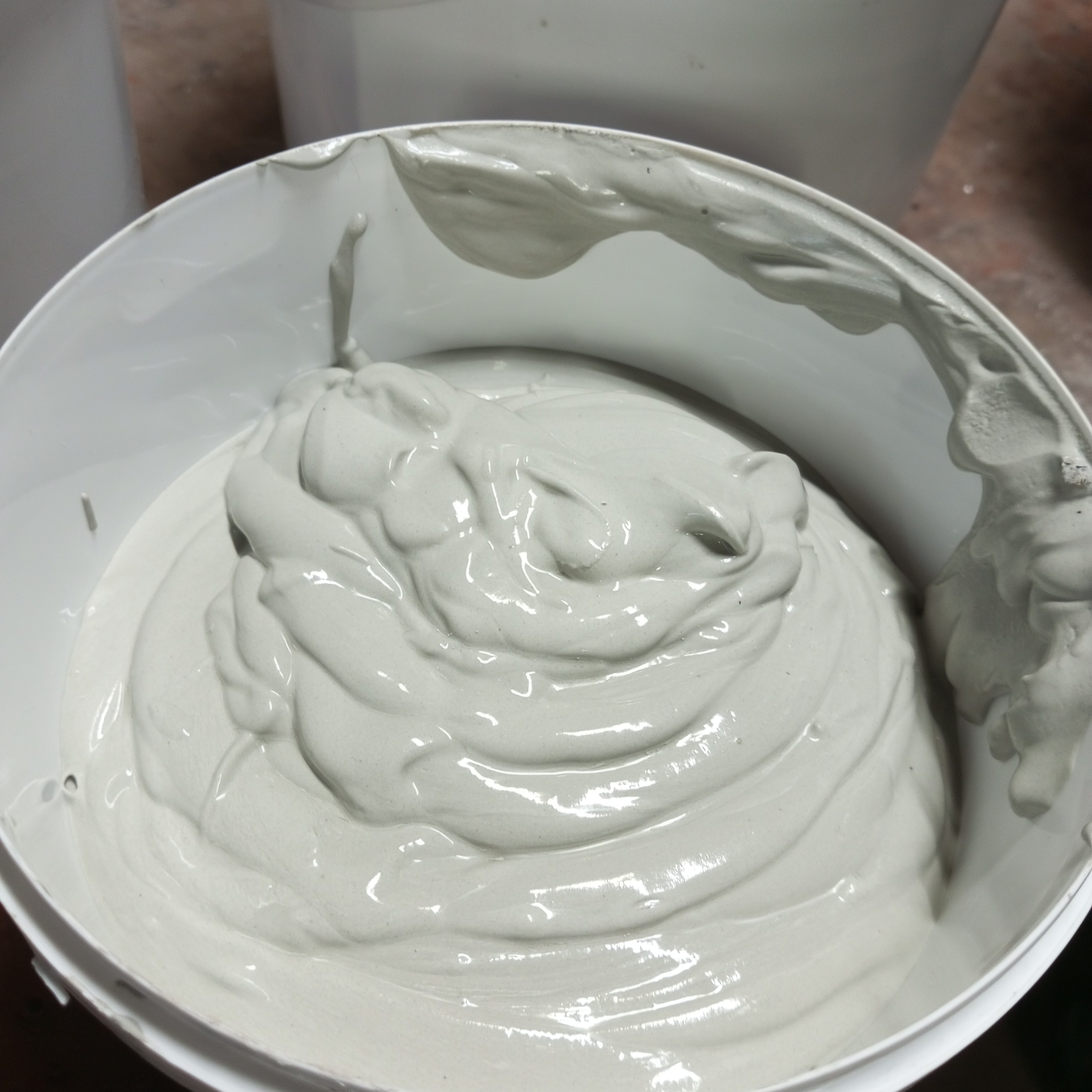

Открыть емкость с массой материала, перемешать массу, электро-миксером для красок в емкости в течении 5 мин., до однородного состава; готовую смесь сохранять в герметично закрытой емкости во избежание пересыхания. Срок хранения покрытия в герметично закрытой таре не более 6 месяцев с даты изготовления.
Далее в отдельную тару переложить необходимый объем для нанесения материала на подготовленную оснастку (форма для заливки расплава стали, кокиль, изложница, поверхность тигля), оснастку предварительно очистить от загрязнений, обезжирить растворителем 646, затем высушить.
В зависимости от задач производства с учетом требуемой газопроницаемости покрытия и возможностей утолщения поверхности формы за счет общей толщины покрытия покрытие следует наносить последовательно в 2-3 слоя:
- Первый слой следует наносить при пониженной плотности покрытия за счет его разбавления водой от 15 до 20% от массы наносимого покрытия. Покрытие наносить тонким слоем до 0,3 мм., (шпатель резиновый, кисточка.) без просвета видимых зон поверхности. После нанесения покрытия необходимо медленно просушить газовой горелкой с плавным подъемом температуры (во избежание вспучивания) от 50 до 200С. до момента видимого испарения влаги. Далее охладить до температуры 60 С, и в ручную отшлифовать поверхность войлочной или мелкой шероховатости тряпкой до видимой гладкой без просвета по нанесению поверхности покрытия.
- Второй и последующие слои толщиной покрытия в 0,5 мм 1 слой следует наносить при заявленной плотности покрытия (без разведения) с последующей медленной сушкой до 200 С и шлифовкой поверхности каждого из слоев.
- Финишная сушка на температуре 300-350 С обеспечивает готовность покрытия к работе.
