Привод ПП-67

Привод пружинный ПП-67 Назначение привода

Привод пружинный типа ПП-67 предназначен для управления масляными выключателями переменного тока высокого напряжения классом напряжения до 35 кВ (для включения выключателя, удержания его во включенном положении и освобождения его при отключении).

Конструкция привода ПП-67

Благодаря качественно продуманной конструкции, привод исполнен отдельно от выключателя, что позволяет выполнить его подключение, используя определенный ряд промежуточных компонентов. Также необходимо отметить, что данный привод может быть монтирован как внутри агрегата, так и снаружи. Разные типы установки позволяют управлять разными типами выключателей, что делает привод достаточно универсальным и востребованным.

Конструктивно привод ПП-67 имеет исполнение отдельное от выключателя и может соединяться с выключателем непосредственно (выключатель ВМП-10К, С-35, ВТ-35) или через промежуточные звенья (выключатель ВПМ-10, ВМГ-10, ВМП-10, ВМГ-133).

Привод ПП-67 может применяться для внутренней и наружной установки.

Настоящий привод совместим с масляными выключателями С-35, ВМ-35. В этом случае привод монтируется в шкафу ШПП-63.

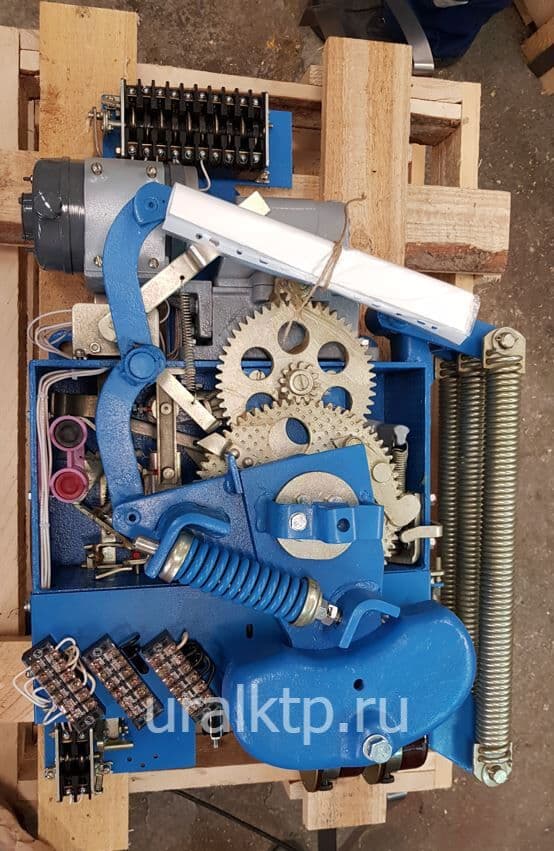

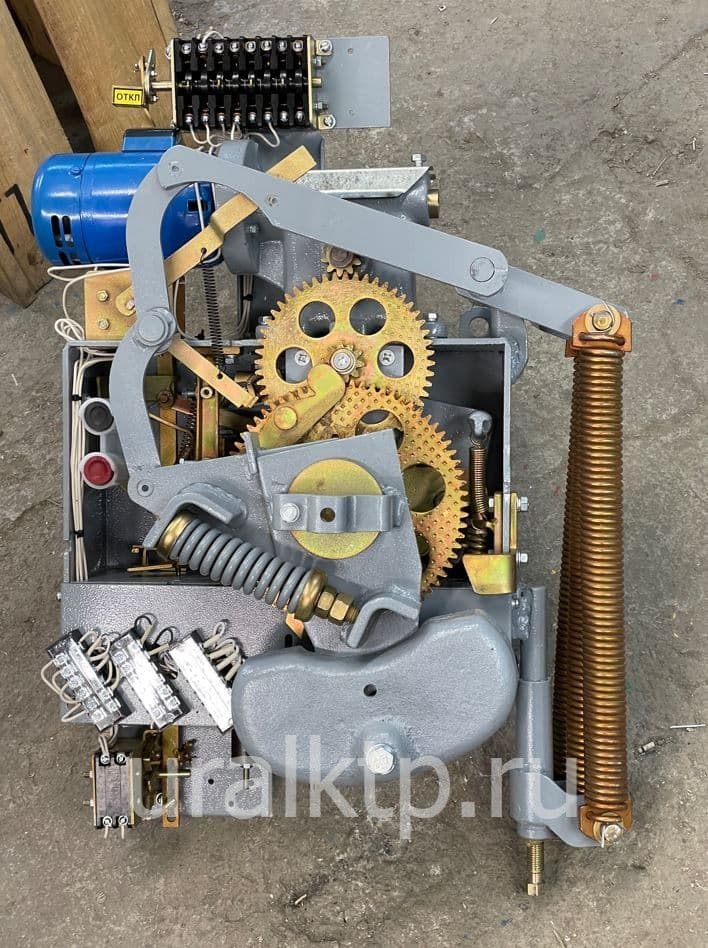

Устройство привода ПП-67

Привод пружинный типа ПП-67 является двигательным элементом косвенного действия. Операция включения выключателя осуществляется за счет предварительно натянутых включающих пружин привода. Отключение выключателя осуществляется за счет энергии, запасенной пружинами выключателя при включении.

Принцип работы ПП-67

ПП-67 - пружинно-грузовой привод косвенного действия. Включение выключателя производится за счет энергии предварительно натянутых включающих пружин привода, а отключение — пружинами выключателя.

— блок-контакт БКА; — катушка; — рычаг включения: катушка электромагнита включения: — рычаг; — ролик; — защелка зацепа; — кнопки ручного управления; — планка рычага блокировки привода; — ось; — удерживающее устройство; — опорная ось; — блок-контакты вала привода: — стойка подъема ударника: — планка: — вал привода: — ударник расцепления; — удерживающая стойка; — защелка; — буфер: — опоры; — рычаг вала; — отключающая планка: — катушка; — устройство АПВ; — регулировочный винт; — реле.

Для активации привода:

Необходимо освободить рычаг, который до этого был зафиксирован роликом устройства. Нажав кнопку «Включено», мы разблокируем рычаг, и он, под действием пружин, начинает поворачиваться по часовой стрелке. Зацеп захватывает рычаг и, преодолевая сопротивление защелки, надежно фиксирует его. Рычаг жестко связан с валом привода, что приводит к включению выключателя.

Когда привод срабатывает на включение, рычаг воздействует на конечный выключатель, который запускает электродвигатель. Этот двигатель автоматически заводит пружину.

В России привод находится в состоянии «отключено».

Для отключения привода:

Необходимо повернуть отключающую планку, которая перемещается на опорах под действием ударника электромагнита отключения или реле. Механизм срабатывает, и стойка расцепления освобождает ударник расцепления. Ударник, в свою очередь, ударяет по концу защелки, что приводит к ее освобождению.

Под действием пружины вал привода поворачивается и отключает выключатель. Механизм свободного расцепления позволяет подвижным частям привода расцепиться с приводным механизмом после взвода ударника расцепления, то есть при повороте вала на 40 градусов при включении.

Электрическая схема привода ПП-67 имеет ряд уникальных особенностей. Для работы автоматического повторного включения (АПВ) предусмотрен проскальзывающий контакт, который последовательно соединен с блок-контактом аварийной сигнализации БКА в цепи электромагнита включения. Когда выключатель отключается от защиты, замыкается контакт БКА, срабатывает устройство АПВ, и после истечения установленного времени (уставки АПВ) подается импульс на катушку включения.

Управление выключателем с помощью привода ПП-67 может осуществляться:

• Вручную — специальными кнопками управления, расположенными на приводе;
• Дистанционно — специальными электромагнитами дистанционного управления, встроенными в привод;
• Автоматически — специальными отключающими элементами защиты, встраиваемыми в привод.
• Привод типа ПП-67 имеет 27 вариантов исполнения защиты. Каждый вариант обозначается своим цифровым индексом, состоящим из пяти цифр.

Схема привода ПП-67

Условное обозначение вариантов схем защиты состоит из пяти цифр, которые обозначают

• реле максимального тока мгновенного действия РТМ.
• реле максимального тока с выдержкой времени РТВ.
• отключающий электромагнит с питанием от независимого источника оперативного тока РЭ,
• токовый электромагнит отключения для схем с дешунтированием ТЭО,
• реле минимального напряжения с выдержкой времени РНВ.

Купить привод ПП-67

Для того чтобы купить пружинный привод ПП-67 необходимо оставить заявку на сайте. Наши специалисты свяжутся с Вами и предоставят коммерческое предложение.

Цена привода ПП-67

Стоимость приводов ПП-67 зависит от схемы защиты необходимой Заказчику.
