О товаре

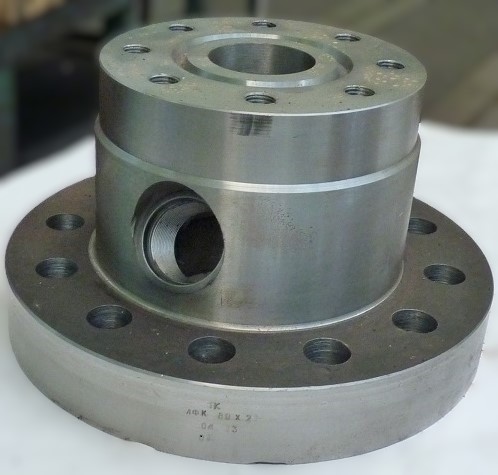

Планшайба бакинская НО-240.01.000А является частью устьевой арматуры и предназначена для подвески колонны насосно-компрессорных труб и соединения задвижки с крестовиной, а также установки и присоединения устройств и агрегатов для исследования скважин и проведения технологических операций. Область применения – нефтяные, газовые и газоконденсатные скважины. Рабочая среда нефть, подтоварная и пластовая вода, газ. Температура рабочей среды от – 600 до 120 0С. Рабочее давление 21Мпа.
Планшайба предназначена для эксплуатации в умеренном и холодном климатическом районах по ГОСТ 16350-80, категории размещения 1 по ГОСТ 15150-69. В комплект поставки планшайбы входят: корпус планшайбы - 1 шт. • кабельный ввод Н05 200.000.00– 1 шт. • комплект фланцевого крепежа, по запрсу: кольцо уплотнительное ф 205 мм; кольцо уплотнительное ф 90 мм; шпилька М20х100 - 8 шт.; гайка М20 - 8 шт.
Исполнение для монтажа: фланцевое по РД 26-16-40-89.
- верхний фланец (под задвижку) – 65х21(35)ф.
- нижний фланец (под крестовину) – 180х35ф.
Условный размер проходного отверстия, Ø мм:
- верхний фланец (под задвижку) -65.
- нижний фланец (под крестовину) -180.
- отверстие кабельного ввода (резьба НКТ 48 ГОСТ 633-80) -42.
Материал корпуса сталь 30ХМЮА ГОСТ 4543-71.э Диаметр корпуса 395мм. Высота 115мм. Масса, не более, 62,15кг.
