Оголовки свечей продувочных диаметром DN от 10 до 400 миллиметров, давлением PN до 16,0 МПа

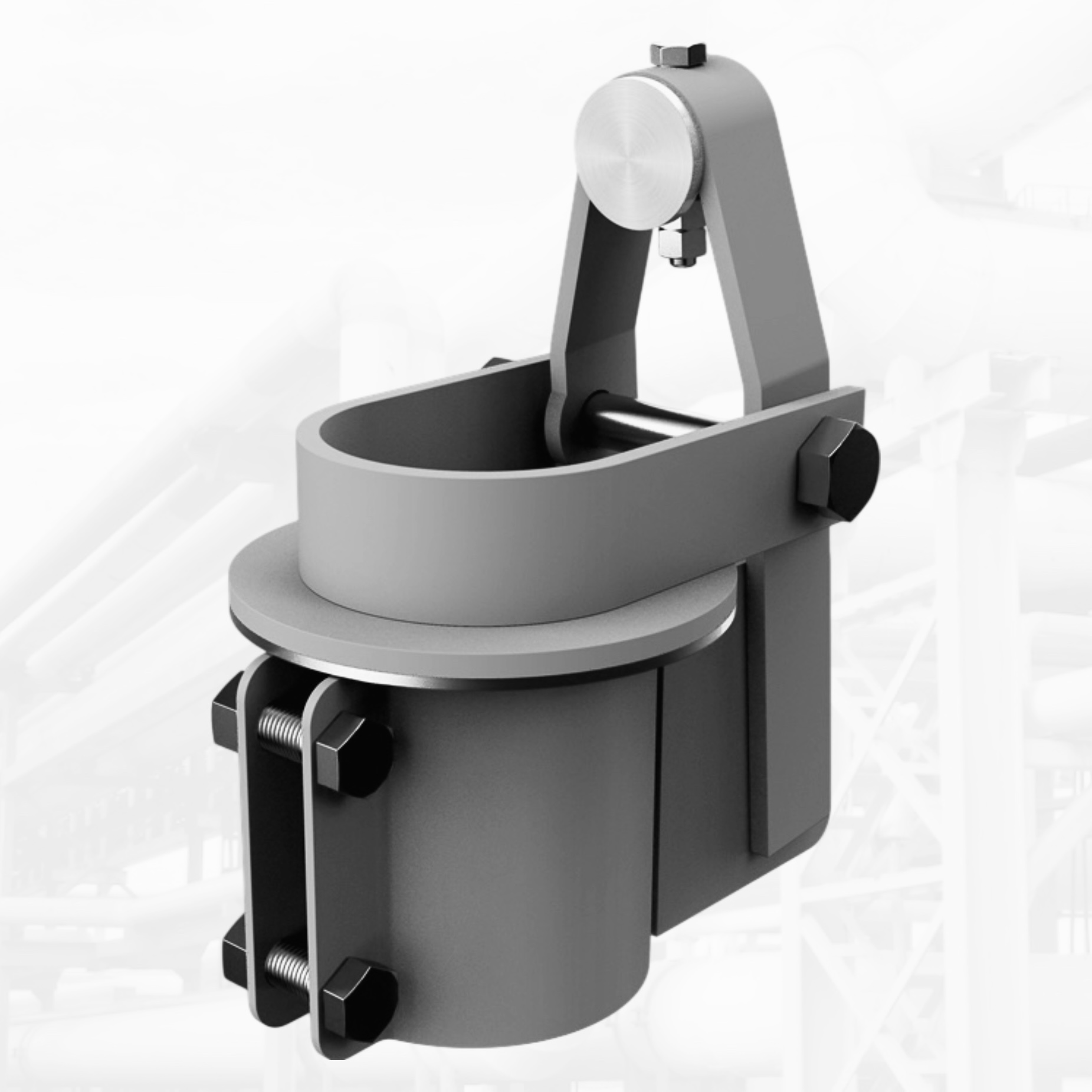

Взрывозащищенные оголовки свечей продувочных применяются для предотвращения попадания атмосферных осадков в продувочный трубопровод, безопасного выброса легких газов и паров в атмосферу. Конструкция оголовков исключает возможность рассеивания газа ниже плоскости его размещения, возгорания газа при стравливании, а искробезопасность достигается путем применения специальных материалов, исключающих образование искр при контакте подвижных частей оголовков. Конструкция по типу ТУ 1469-005-86774509-2013 (МС 07.000.01.000, МС 07.000.02.000). Соответствует требованиям ПАО "Газпром".
Применяются в составе технологического оборудования трубопроводов магистральных и промысловых, во взрывоопасной среде, образованной смесями воздуха и газов, паров, туманов.
Диаметр DN, мм - 10, 15, 20, 25, 32, 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400;
Давление PN, МПа - 1,6 - 16,0;
Тип присоединения - приварное, хомутовое;
Климатическое исполнение - У1, УХЛ1, ХЛ1;
Условные обозначения оголовков с присоединением под приварку/хомутовым:
Оголовок свечи продувочной DN10 Pp16,0 МПа (по типу МС 07.230.01.000, МС 07.230.02.000)
Оголовок свечи продувочной DN15 Pp8,4 МПа (по типу МС 07.231.01.000, МС 07.231.02.000)
Оголовок свечи продувочной DN20 Pp1,6 МПа (по типу МС 07.143.01.000, МС 07.143.02.000)
Оголовок свечи продувочной DN25 Pn 5,4 МПа (по типу МС 07.144.01.000, МС 07.144.02.000)
Оголовок свечи продувочной DN32 Pp6,3 МПа (по типу МС 07.180.01.000, МС 07.180.02.000)
Оголовок свечи продувочной DN40 Pp9,4 МПа (по типу МС 07.232.01.000, МС 07.232.02.000)
Оголовок свечи продувочной DN50 Pp5,4 МПа (по типу МС 07.21.01.000, МС 07.21.02.000)
Оголовок свечи продувочной DN80 Pp16,0 МПа (по типу МС 07.15.01.000, МС 07.15.02.000)
Оголовок свечи продувочной DN100 Pn5,4 МПа (по типу МС 07.16.01.000, МС 07.16.02.000)
Оголовок свечи продувочной DN125 Pp5,4 МПа (по типу МС 07.39.01.000, МС 07.39.02.000)
Оголовок свечи продувочной DN150 Pp5,4 МПа (по типу МС 07.17.01.000, МС 07.17.02.000)
Оголовок свечи продувочной DN200 Pp 5,4 МПа (по типу МС 07.18.01.000, МС 07.18.02.000)
Оголовок свечи продувочной DN250 Pp5,4 МПа (по типу МС 07.40.01.000, МС 07.40.02.000)
Оголовок свечи продувочной DN300 Pn8,0 МПа (по типу МС 07.19.01.000, МС 07.19.02.000)
Оголовок свечи продувочной DN350 Pp5,4 МПа (по типу МС 07.311.01.000, МС 07.311.02.000)
Оголовок свечи продувочной DN400 Pp5,4 МПа (по типу МС 07.312.01.000, МС 07.312.02.000)
