Окончательная стоимость рассчитывается индивидуально и зависит от типа и размеров компенсатора, условного диаметра или сечения, количества линз, рабочего давления и температуры, величины требуемого перемещения, материала изготовления, типа присоединения, наличия внутренней обечайки и других конструктивных особенностей, а также количества изделий и условий поставки.

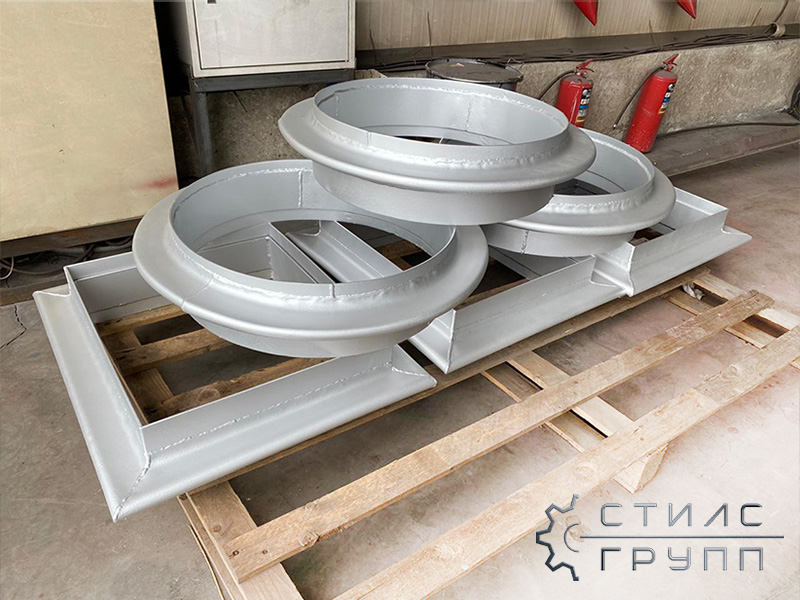

Линзовые компенсаторы предназначены для компенсации температурных расширений и перемещений трубопроводов, газоходов и пылегазовоздухопроводов. Они воспринимают возникающие при нагреве и охлаждении осевые и угловые деформации, снижая нагрузки на сварные соединения, фланцы, опоры и присоединенное оборудование.
Основным рабочим элементом является металлическая линза, которая деформируется при изменении длины трубопровода. В зависимости от требуемой компенсирующей способности изделие может иметь одну или несколько линз.
ООО «СтилсГрупп» выпускает несколько основных групп линзовых компенсаторов:
Линзовые компенсаторы ПГВУ применяются преимущественно на газовоздухопроводах, дымовых и технологических газовых трактах. Изготавливаются в круглой и прямоугольной форме. Круглые исполнения по ПГВУ рассчитаны на условные диаметры до 6000 мм, прямоугольные могут изготавливаться с размерами в свету до 7500×10000 мм. Для типовых ПГВУ давление газовоздушной среды — до 0,02 МПа.
Осевые линзовые компенсаторы КЛО применяются на трубопроводах воды и пара и воспринимают осевые температурные перемещения. Типовые исполнения выпускаются для трубопроводов Ду 100–2200 при избыточном давлении до 1,6 МПа. Компенсаторы изготавливаются по ОСТ 34-10-569…572-93.
Компенсаторы КДМ представляют собой двухлинзовые осевые компенсаторы для газопроводов. Они устанавливаются, в том числе, возле запорной и регулирующей арматуры и воспринимают температурные изменения длины газопровода. Типовой диапазон — Ду 100–400, рабочее давление 0,6–1,6 МПа, температура газа до 90 °C.
Также производятся угловые линзовые компенсаторы шарнирного типа для компенсации угловых перемещений трубопроводов.
ООО «СтилсГрупп» изготавливает линзовые компенсаторы стандартного и нестандартного исполнения по отраслевой документации, рабочим чертежам и техническому заданию заказчика. Возможно изготовление под существующий трубопровод или газоход с согласованием присоединительных и монтажных размеров.
Для подбора необходимо предоставить тип и размеры трубопровода или газохода, рабочую среду, давление и температуру, расчетное перемещение, монтажную длину, материал и требования к присоединению.
