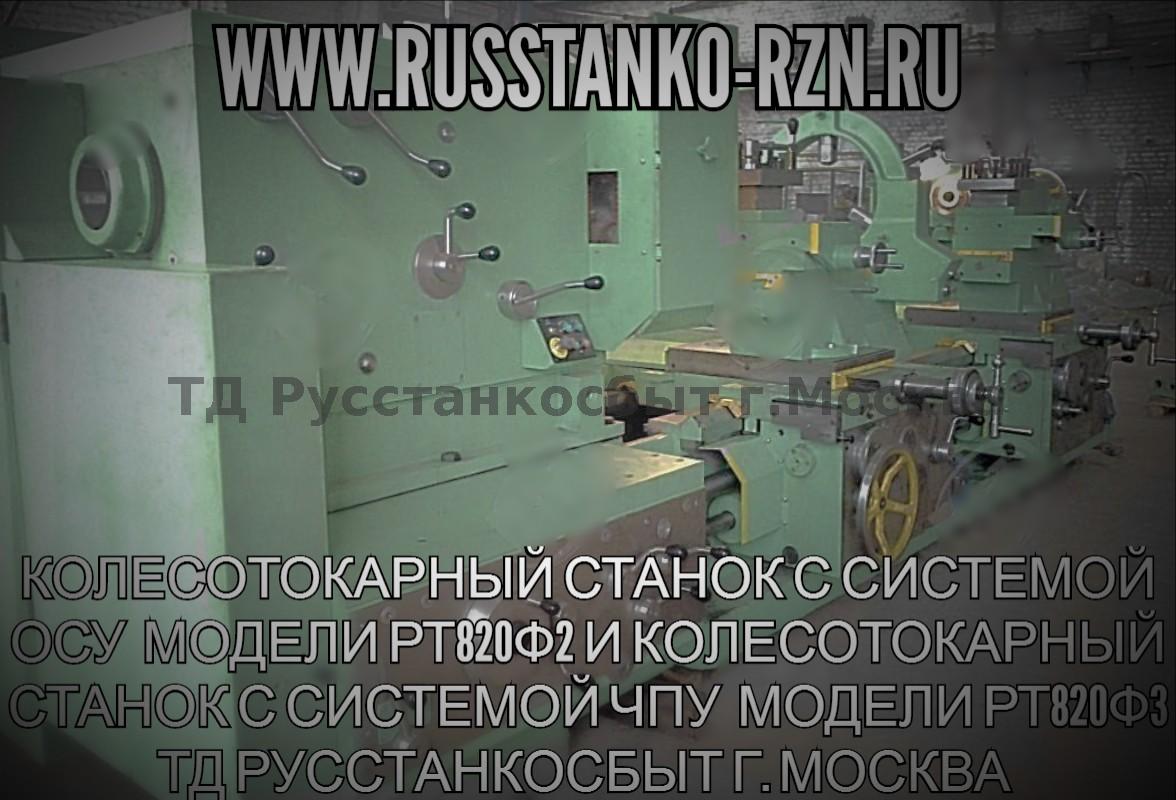

Колесотокарный станок с системой ЧПУ модели РТ820Ф3

от 25690000 руб.

Состав станка



Станина ............................................................................................. 1 шт.

Шпиндельная бабка ......................................................................... 1 шт.

Задняя бабка ..................................................................................... 1 шт.

Каретка ............................................................................................. 2 шт.

Фартук .............................................................................................. 2 шт.

Суппорт ............................................................................................ 2 шт.

Устройство ЧПУ................................................................................ 1 шт.

Привод поперечных подач ............................................................... 2 шт.

Привод продольных подач .............................................................. 2 шт.

Пульт оперативный .......................................................................... 1 шт.

Патрон 4х кулачковый, специальный .............................................. 1 шт.

Головка револьверная, 4-х позиционная.......................................... 2 шт.



Техническая характеристика станка



Наибольший диаметр обрабатываемой детали, мм........................... 1200

Наибольшая  длина устанавливаемой  заготовки, мм....................... 2800

Наибольшая масса устанавливаемой заготовки, кг........................... 8000

Частота вращения шпинделя, об/мин................................................. 5...25

Дискретность задания перемещения, мкм:

- по оси X............................................................................................ 1,0

- по оси Z............................................................................................. 1,0

Пределы рабочих подач суппорта, мм/мин:

- по оси Х............................................................................................ 1…2500

- по оси Z............................................................................................. 1…2500

Скорость быстрых перемещений, не более, мм/мин:

- по оси Х ........................................................................................... до 6500

- по оси Z............................................................................................. до 6500

Мощность привода главного движения, кВт..................................... 30

Габаритные размеры станка без электрошкафа , мм:

- длина ................................................................................................ 6150

- ширина ............................................................................................. 2300

- высота ............................................................................................... 2200

Масса станка, кг................................................................................... 16000



Краткое описание основных узлов станка

      Станина

      Станина является базовой деталью, на которой монтируются все узлы станка.

      Станина имеет три призматические направляющие, две из которых являются базой для каретки, а одна - для задней бабки.

      Направляющие закалены.

      Внутри станины имеются наклонные окна для отвода стружки и охлаждающей жидкости.

 Бабка шпиндельная

      Бабка шпиндельная установлена на левой головной части станины.

      Шпиндель со сквозным отверстием и внутренними конусами имеет три опоры.

      Передняя опора - двухрядный подшипник с короткими цилиндрическими роликами, работающий в паре с упорными подшипниками. Задняя опора - двухрядный подшипник с короткими цилиндрическими роликами. Средняя опора - радиальный роликовый подшипник с короткими цилиндрическими роликами.

      Изменение частоты вращения шпинделя достигается изменением частоты вращения электродвигателем главного привода.





      Защитные ограждения

      Подвижные защитные ограждения зоны резания обеспечивают безопасность работы на станке в соответствии с действующими стандартами.



Бабка задняя



      Бабка задняя перемещается по направляющим станины от редуктора. Зажим задней бабки на станине ручной.   Перемещение пиноли осуществляется вручную маховиком.

 Головка револьверная

      В качестве инструментальной головки в станке применена 4-х позиционная револьверная головка с автоматической сменой позиций инструмента. Головка укомплектована инструментальными блоками для установки режущего инструмента.



  Каретка

      Каретка предназначена для обеспечения перемещения режущего инструмента в продольном и поперечном направлениях. Каретка устанавливается на направляющие станины и является несущим узлом для ряда узлов и деталей.

      Каретка имеет продольное перемещение по призматическим  направляющим станины и поперечные направляющие для перемещения ползушки.

      На ползушке устанавливается 4х позиционная револьверная головка.





      Привода продольных и поперечных подач

      Вращение передается от регулируемого электродвигателя на винт ШВП.

 Электрооборудование



      Устройство ЧПУ

ЧПУ  NC-230 ф. Балтсистем предназначено для управления двухсуппортными станками, обрабатывающими фрезерными и токарными центрами. Заложенный принцип компактности сделал возможным получение в устройстве высокой надежности, помехозащищенности, малого потребления мощности.



Основные характеристики:

- Дисплей: 10,4"
- Корректоры: F%, S%, MODE
- Герметизированная кнопочная клавиатура
- Кнопки: "ПУСК", "СТОП"
- Кнопка аварийного выключения (Грибок)
- Функциональная клавиатура для реализации станочного пульта
- Стандартное фрезерно-токарное программное обеспечение
- Оптоизолированные выходы 48-96 каналов
- Оптоизолированные входы 64-128 каналов
- Канал FDD, RS-232, Ethernet, USВ
- Сетевая поддержка LAN (Ethernet)
- Накопитель USB: 128Мб
- Кабели FDD, USB-FLASH
- Эмулятор УЧПУ для PC
- Габариты: 439х340х140



      Сервоприводы осей перемещения

      В качестве сервоприводов осей перемещения используются привода ф. «Yaskawa»  модели «Sigma 5» мощьностью 5кВт для продольного и 3кВт для поперечного перемещений.



      Преобразователь частоты главного привода



      Частотный преобразователь A1000  ф. «Yaskawa»  мощностью 37кВт.
