ООО «СтилсГрупп» производит клапаны ПГВУ круглого и прямоугольного сечения для установки в пылегазовоздухопроводах, газоходах и других элементах газовоздушных трактов промышленных и энергетических установок. Клапаны ПГВУ, также применяемые под названием шиберы ПГВУ, предназначены для перекрытия и регулирования расхода воздуха, дымовых и технологических газов.
В эту товарную карточку входят именно регулирующие и запорные клапаны ПГВУ. Взрывные предохранительные клапаны ПГВУ и ОСТ относятся к другой конструктивной группе и предлагаются ООО «СтилсГрупп» отдельно.

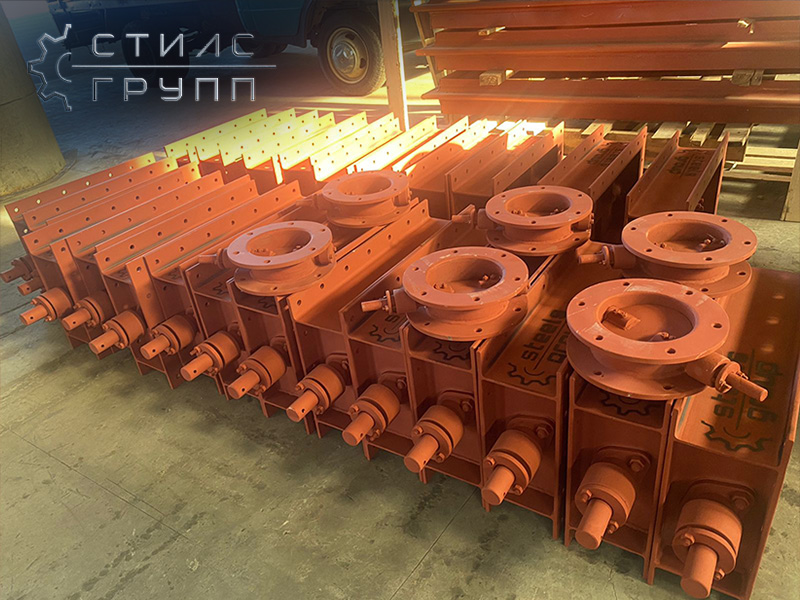

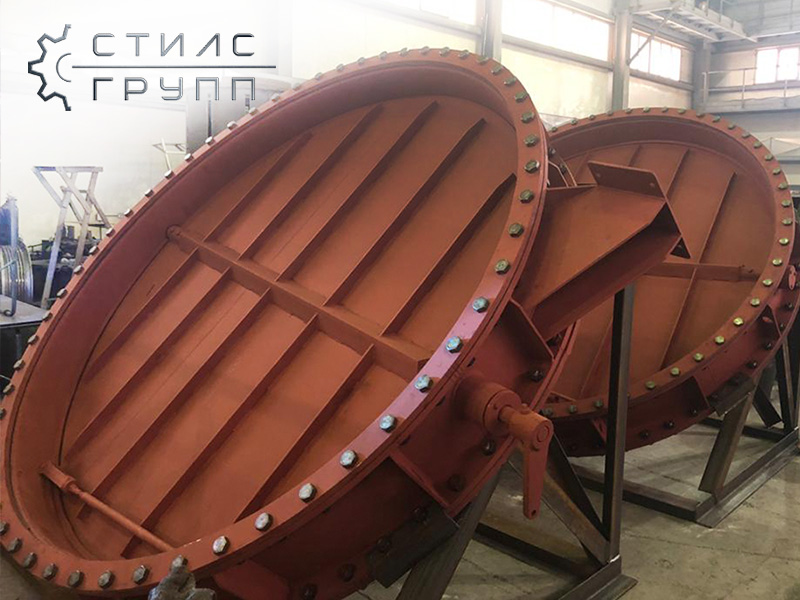

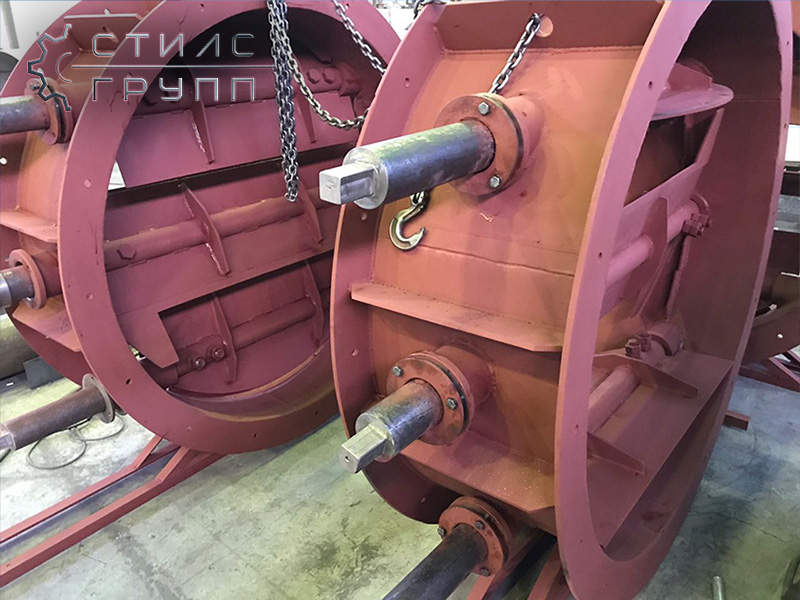

Для трубопроводов и газовых трактов круглого сечения предприятие выпускает клапаны серий ПГВУ 291-80 и ПГВУ 292-80. Типовой ряд круглых клапанов охватывает условные диаметры от Ду 100 до Ду 1800 мм. Конструкция включает корпус с присоединительными фланцами, вал и круглую заслонку, усиленную ребрами жесткости. Вал выводится наружу для подключения ручного или исполнительного механизма. Возможно изготовление с правым или левым направлением вращения заслонки.

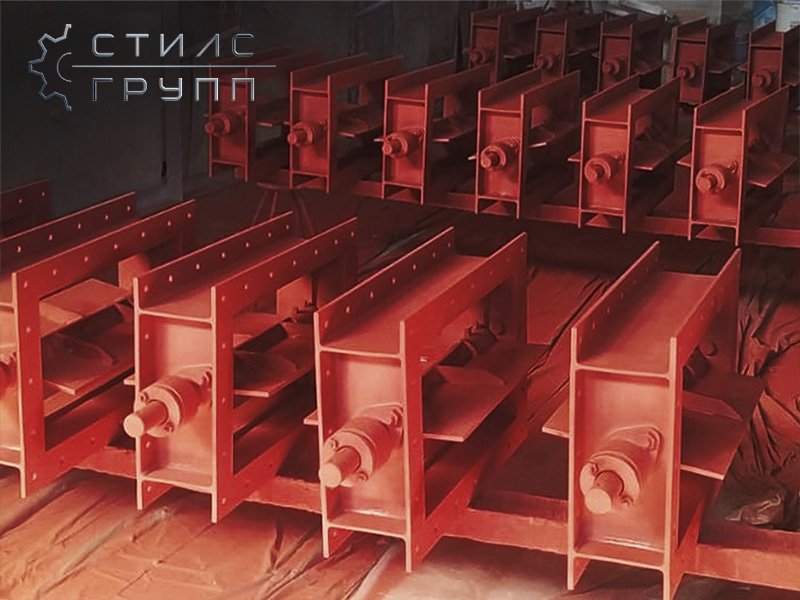

Для прямоугольных пылегазовоздухопроводов ООО «СтилсГрупп» производит одно-, двух-, трех-, четырех- и пятиосные клапаны ПГВУ. Типовые исполнения включают ПГВУ 295-80, 296-80, 297-80, 298-80 и 299-80. Диапазон условного прохода типовых прямоугольных клапанов составляет от 300×400 мм до 2000×2400 мм в зависимости от количества осей и исполнения. Максимальный крутящий момент для различных типоразмеров составляет от 51 до 500 Н·м.
Клапаны могут поставляться в ручном исполнении или с электроприводом. Тип привода выбирается в зависимости от размеров клапана, требуемого крутящего момента, режима работы и схемы автоматизации объекта. Возможно изготовление стандартных типоразмеров и нестандартных клапанов по рабочим чертежам или техническому заданию заказчика.
Для типовых круглых клапанов ПГВУ на steels-group.ru указано рабочее давление среды до 400 мм вод. ст. (0,004 МПа) и диапазон температуры рабочей среды от −10 до +425 °C. При выборе оборудования параметры конкретного исполнения необходимо согласовывать с проектной документацией и условиями эксплуатации.
Материал корпуса и заслонки подбирается с учетом температуры, состава транспортируемой среды, климатического исполнения и требований к коррозионной стойкости. ООО «СтилсГрупп» изготавливает клапаны из углеродистой, низколегированной и нержавеющей стали. В числе применяемых марок на сайте предприятия указаны Ст3сп5, 09Г2С, 08(12)Х18Н10Т и 10Х17Н13М2Т. Для агрессивных и коррозионно-активных сред могут применяться нержавеющие исполнения.
Клапаны ПГВУ используются в составе газовоздушных трактов котельных и энергетических объектов, промышленных печей, систем аспирации и газоочистки, а также технологических линий, где необходимо управлять потоком воздуха или газа. Они могут устанавливаться совместно с промышленными газоходами, пылегазовоздухопроводами, компенсаторами и другим оборудованием газового тракта.
При комплексном заказе ООО «СтилсГрупп» может изготовить клапаны совместно с соответствующими участками газоходов и пылегазовоздухопроводов. Это позволяет согласовать проходное сечение, фланцы, присоединительные размеры, направление движения потока и положение привода еще до производства оборудования.
Для подбора и расчета клапана желательно предоставить тип или обозначение ПГВУ, форму проходного сечения, диаметр либо размеры прямоугольного канала, температуру и характеристики рабочей среды, рабочее давление или разрежение, материал, тип привода, направление вращения заслонки и присоединительные размеры.
ООО «СтилсГрупп» изготавливает круглые и прямоугольные клапаны ПГВУ типовых и нестандартных размеров на собственном производстве с возможностью поставки по России и странам ЕАЭС.
Цена от 5400 руб. является ориентировочной минимальной стоимостью базового исполнения. Итоговая цена зависит от типа и типоразмера ПГВУ, размеров проходного сечения, количества осей, марки стали, типа привода, комплектации и требований технической документации.
