ООО «СтилсГрупп» производит центробежные каплеуловители КЦТ для отделения капель жидкости и содержащихся в них загрязнений из газовых и воздушных потоков. Оборудование применяется в системах мокрой газоочистки, в том числе совместно с трубами и скрубберами Вентури, а также в других технологических установках, где после контакта газа с жидкостью требуется удалить капельную влагу.
КЦТ представляет собой центробежный каплеуловитель с тангенциальным подводом газа. Газожидкостный поток поступает в аппарат и приобретает вращательное движение. Под действием центробежных сил капли жидкости перемещаются к стенкам корпуса, отделяются от газового потока и выводятся из аппарата. Очищенный от капельной влаги газ направляется далее по технологическому тракту.
Каплеуловители КЦТ особенно востребованы после труб Вентури, где загрязненный газ интенсивно контактирует с орошающей жидкостью. После прохождения горловины и диффузора Вентури в потоке присутствует значительное количество капель воды с уловленными частицами пыли. КЦТ обеспечивает отделение этой жидкой фазы от газового потока и является важным элементом установки мокрой газоочистки.
ООО «СтилсГрупп» выпускает типоразмеры КЦТ-400, КЦТ-500, КЦТ-600, КЦТ-700, КЦТ-800, КЦТ-900, КЦТ-1000, КЦТ-1200, КЦТ-1400, КЦТ-1600, КЦТ-1800, КЦТ-2000, КЦТ-2200 и КЦТ-2400. Цифровое обозначение соответствует внутреннему диаметру аппарата в миллиметрах.
Производительность типового ряда составляет от 1500–2200 м³/ч для КЦТ-400 до 75 315–84 000 м³/ч для КЦТ-2400. Широкий диапазон размеров позволяет применять каплеуловители как в локальных аспирационных системах, так и на высокопроизводительных промышленных установках газоочистки.
КЦТ-400 диаметром 400 мм рассчитан на производительность 1500–2200 м³/ч. КЦТ-800 обеспечивает 7625–9960 м³/ч, КЦТ-1200 — 15 560–22 410 м³/ч, КЦТ-1600 — 30 500–39 840 м³/ч. Для крупных газоочистных установок применяются КЦТ-2000 производительностью 50 420–62 245 м³/ч, КЦТ-2200 — 62 245–75 315 м³/ч и КЦТ-2400 — до 84 000 м³/ч.
Типовые каплеуловители рассчитаны на содержание жидкости во входящем газовом потоке до 1 л/м³. Максимальная температура рабочей среды составляет 80 °C, скорость газа в корпусе — до 5 м/с, гидравлическое сопротивление — около 350 Па. Остаточное содержание влаги в очищенном газе для указанных условий составляет около 70 мг/м³.

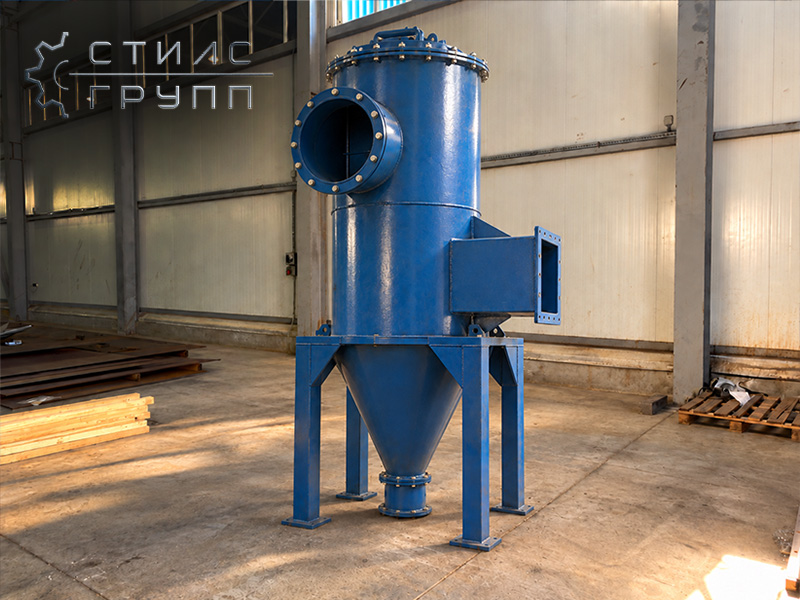

Основными элементами конструкции являются цилиндрический корпус, входной патрубок прямоугольного сечения и выходной патрубок круглого сечения. Геометрия входного узла обеспечивает тангенциальный ввод газа и формирование вращательного потока внутри аппарата.
Для изготовления каплеуловителей применяются конструкционные и коррозионностойкие стали. На типовой странице ООО «СтилсГрупп» указаны исполнения из ВСт3 и 12Х18Н10Т. Выбор материала определяется составом очищаемого газа, характеристиками жидкости, температурой и коррозионной активностью рабочей среды.
Каплеуловители КЦТ могут применяться на предприятиях металлургической, химической, энергетической, горнодобывающей промышленности, производства строительных материалов и на других объектах с системами мокрой газоочистки. Оборудование подходит для установок, где необходимо отделять водяной туман, капли орошающей жидкости и содержащиеся в них твердые загрязнения.
ООО «СтилсГрупп» может поставлять КЦТ совместно с трубами Вентури ГВПВ, скрубберами, промышленными газоходами, воздуховодами, клапанами и другими элементами газоочистного тракта.
Для подбора каплеуловителя необходимо учитывать расход и температуру газа, содержание жидкости во входящем потоке, размер капель, состав газовой и жидкой фаз, требуемое остаточное содержание влаги, допустимое гидравлическое сопротивление и присоединительные размеры газоходов.
Стоимость — от 39 900 руб. Цена зависит от типоразмера КЦТ, производительности, материала изготовления, присоединительных размеров, комплектации и требований технического задания.
