О товаре

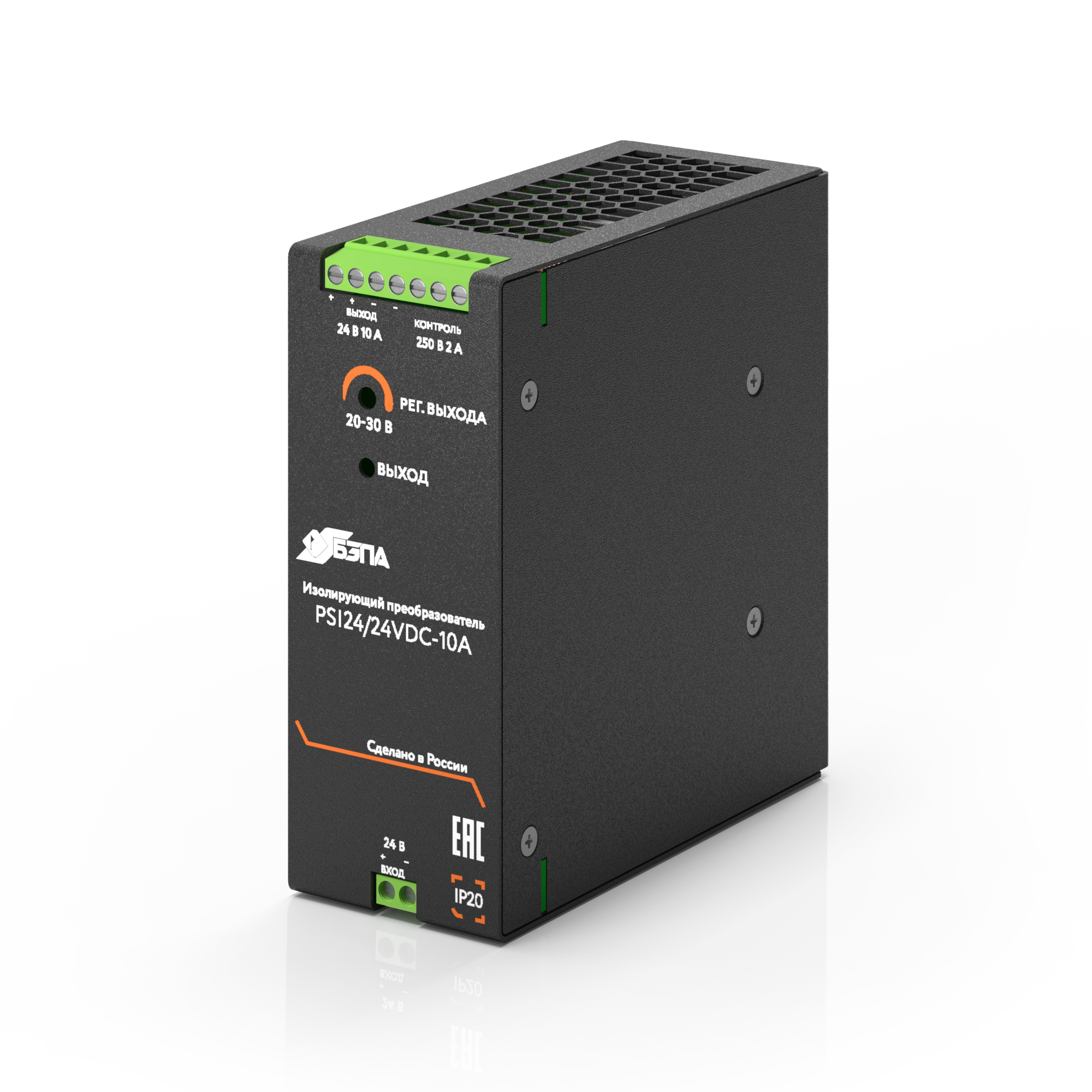

Изолирующий преобразователь (ИП) предназначен для питания устройств потребителя стабилизированным напряжением 24 В постоянного тока.
Конструкция устройства

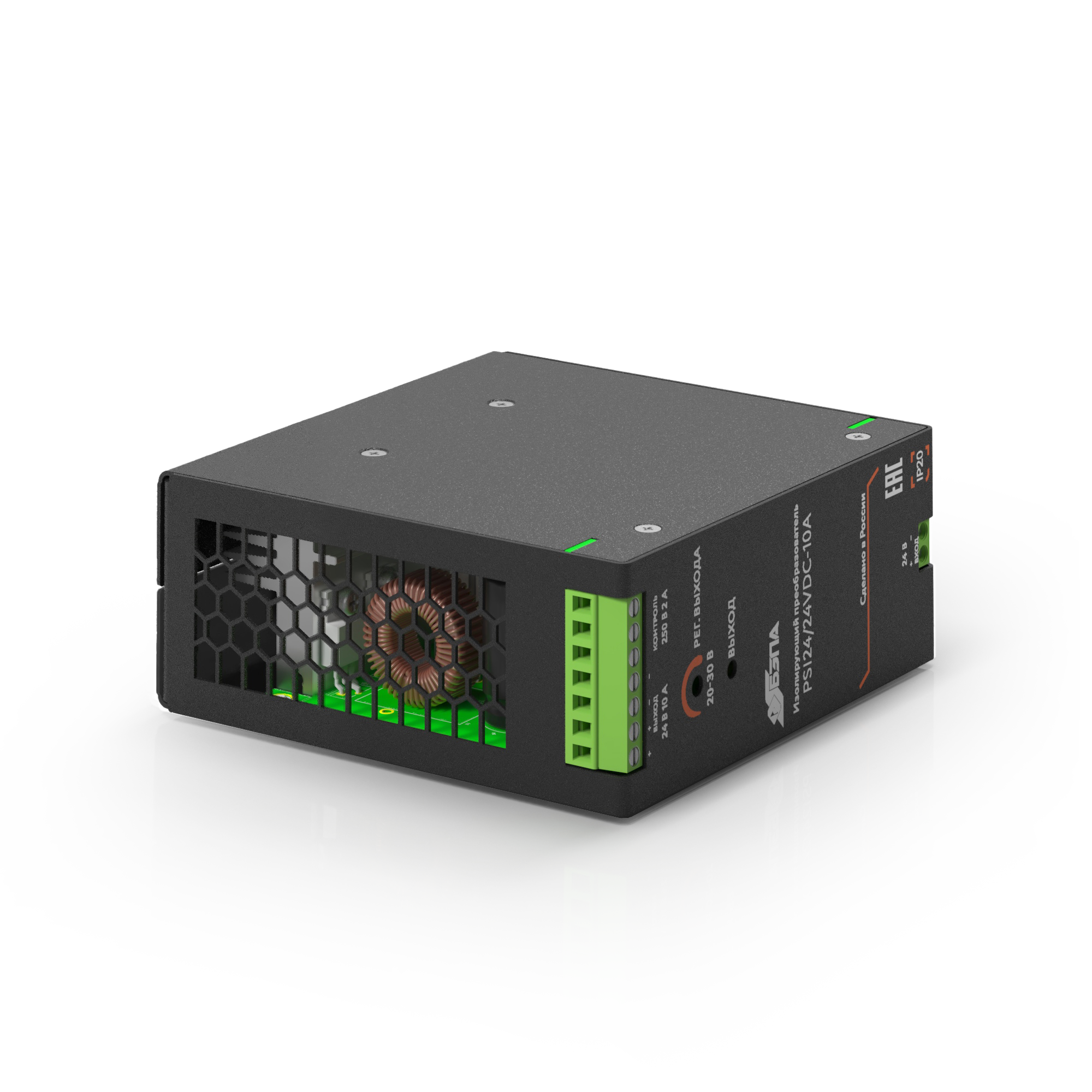

Изделие включает в себя выпрямитель и фильтр, силовые ключи, трансформатор, блок контроля напряжения и тока, элементы индикации и корпус с креплением на DIN-рейку. ИП выполнен в металлическом корпусе класса защиты IP20. Подключение ИП к нагрузке осуществляется при помощи кабелей.
Указания по монтажу
Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом. ИП рекомендуется размещать на минимальном расстоянии от присоединяемых устройств.
Категории
Номинальное входное напряжение, В DC
24
Диапазон входного напряжения, В DC
от 20 до 30
Максимальный потребляемый ток при работе от сети, не более, А
17
Номинальное выходное напряжение, В DC
24 В пост. тока
Диапазон выходного напряжения, В DC
20 В…30 В пост. тока
Номинальный выходной ток, А
10
Выходная мощность, Вт
240
Допустимые отклонения выходного напряжения, %
± 1
КПД, %, не менее (при номинальном входном напряжении и номинальном выходном токе)
> 88
Возможность параллельной и последовательной работы
Да
Время включения ИП, не более, с
1,2
Защита от токов короткого замыкания по входу и по выходу
Да
Защита от перенапряжений при переходных процессах
Да
Температура окружающей среды
от 0 °С до +40°С
Максимальная допустимая относительная влажность
≤ 95 % (25°C, без конденсации)
Материал корпуса
Сталь
Степень защиты
IP20
Габариты (ГхШхВ), мм
137×51х132
Масса
≤1 кг
Монтажное положение
На горизонтальную DIN-рейку 35мм, NS 35, EN 60715
Тип клемм
Винтовые
Номинальный момент затяжки винтовых клемм
1.2 H×м
Cечение присоединяемых проводников
Жесткий одножильный: 0.5-2.5 мм²; гибкий многожильный: 0.5-2.5 мм²
