О товаре
Окончательная стоимость рассчитывается индивидуально и зависит от номинального объема, рабочего и расчетного давления, материала изготовления, температуры и свойств рабочей среды, наличия трубного пучка, количества и расположения штуцеров, комплектации КИПиА, антикоррозионной защиты, требований к контролю и испытаниям, количества оборудования и условий поставки.

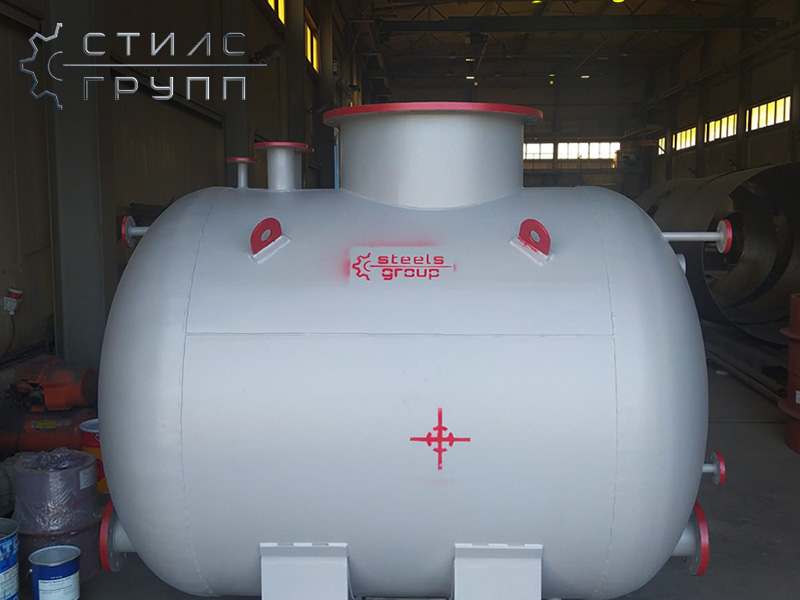

Аппараты ГЭЭ представляют собой горизонтальные стальные сварные сосуды с эллиптическими днищами, предназначенные для приема, хранения и выдачи жидких и газообразных технологических сред. Оборудование применяется в нефтегазовой, химической, нефтехимической, энергетической и других отраслях промышленности.
ООО «СтилсГрупп» выпускает два основных конструктивных исполнения:
- ГЭЭ 1-1 — горизонтальный цельносварной аппарат без внутреннего теплообменного устройства;
- ГЭЭ 1-2 — горизонтальный цельносварной аппарат со встроенным трубным пучком для нагрева или охлаждения рабочей среды.
Аппараты устанавливаются горизонтально на опорах. На корпусе предусматриваются люк для осмотра, очистки и ремонта, патрубки наполнения и опорожнения, перелива и передавливания среды, а также штуцеры для установки предохранительного клапана, манометра, указателя уровня, уровнемера и термометра. Для исполнения ГЭЭ 1-2 дополнительно предусматриваются ввод и вывод теплоносителя и место установки трубного пучка.
Типовой ряд ГЭЭ 1-1 включает аппараты объемом от 6,3 до 100 м³ с условным давлением 0,6; 1,0 и 1,6 МПа. Исполнение ГЭЭ 1-2 с трубным пучком выпускается объемом от 6,3 до 63 м³ и в типовом варианте рассчитано на давление 0,6 МПа. Диаметр корпуса типовых аппаратов составляет от 1600 до 3000 мм.
Материал изготовления выбирается в зависимости от рабочей температуры, давления и коррозионной активности среды. Для типовых аппаратов применяются углеродистые стали Ст3сп5, низколегированные 16ГС и 09Г2С, а также коррозионностойкие стали 12Х18Н10Т и 10Х17Н13М2Т. Диапазон минимальных температур для отдельных исполнений достигает −70 °C, максимальная температура стенки — до 300 °C.
ГЭЭ не предназначены для эксплуатации в качестве подземных резервуаров или емкостей на передвижных установках. При необходимости аппарат может быть изготовлен по техническому заданию заказчика с изменением материального исполнения, штуцеров, внутренних устройств и состава комплектации.
Для подбора ГЭЭ необходимо указать требуемый объем, рабочую среду, плотность, рабочее и расчетное давление, температуру, необходимость нагрева или охлаждения, требования к материалу, штуцерам, КИПиА и защитному исполнению.
