ООО «СтилсГрупп» производит горизонтальные циклоны-искрогасители ЦГ для улавливания искр и крупных частиц пыли из воздушного потока в системах промышленной аспирации и вентиляции. Оборудование применяется для защиты рукавных фильтров и другого газоочистного оборудования от попадания раскаленных частиц, возникающих при сварке, резке, зачистке и других технологических операциях с металлом.
Циклон ЦГ выполняет функцию предварительной ступени очистки. Он улавливает искры и часть крупнодисперсной пыли до поступления загрязненного воздуха в основное фильтрующее оборудование, снижая нагрузку на последующие ступени системы аспирации. Особенно востребованы такие аппараты на металлургических и металлообрабатывающих предприятиях, сварочных и заготовительных участках и других производствах с образованием искр и металлической пыли.
Загрязненный воздушный поток поступает внутрь стального корпуса. С помощью завихрителя, рассекателей и пластин-отбойников формируется вращательное движение потока. Искры и твердые частицы отделяются, перемещаются к стенкам и осаждаются в нижней части аппарата. Пыль поступает в бункер, затем в специальный накопительный контейнер и удаляется через предусмотренный патрубок.
Горизонтальная конструкция позволяет устанавливать циклон непосредственно в горизонтальный вентиляционный канал перед входом в аспирационную систему. Такая схема удобна при построении защитной ступени перед рукавными фильтрами и другим оборудованием тонкой очистки.

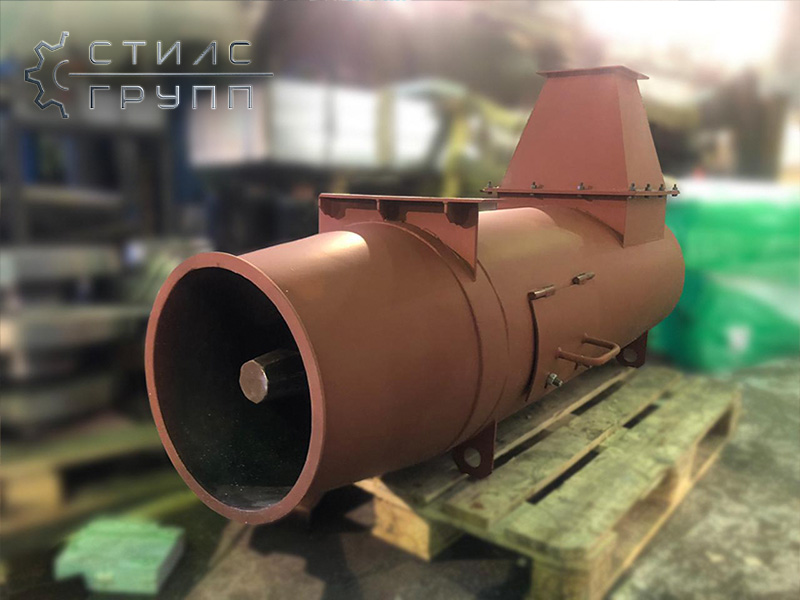

Основными элементами циклона-искрогасителя являются стальной корпус, входной и выходной патрубки, завихритель, пластины-отбойники, опоры, бункер и контейнер для сбора уловленных частиц. Корпус имеет разборную конструкцию, что упрощает техническое обслуживание без необходимости демонтажа воздуховодов. На наружные поверхности наносится защитное порошковое покрытие.
ООО «СтилсГрупп» выпускает широкий типоразмерный ряд горизонтальных искрогасителей: ЦГ-5, ЦГ-10, ЦГ-15, ЦГ-25, ЦГ-35, ЦГ-45, ЦГ-60, ЦГ-85, ЦГ-120, ЦГ-160, ЦГ-200, ЦГ-250, ЦГ-340, ЦГ-450, ЦГ-600, ЦГ-800, ЦГ-1000 и ЦГ-1200. Производительность типового ряда составляет от 5 000 до 1 200 000 м³/ч.
ЦГ-5 рассчитан на производительность 5 000 м³/ч и имеет массу около 0,3 т. ЦГ-25 — 25 000 м³/ч и около 0,9 т, ЦГ-60 — 60 000 м³/ч и около 2,8 т, ЦГ-120 — 120 000 м³/ч и около 4,8 т. Для высокопроизводительных аспирационных систем применяются ЦГ-160, ЦГ-200, ЦГ-250, ЦГ-340, ЦГ-450, ЦГ-600, ЦГ-800 и более крупные исполнения.
Также выпускаются циклоны-искрогасители ЦГ с бункером. В типовой линейке представлены ЦГ-25Б, ЦГ-35Б, ЦГ-45Б, ЦГ-60Б, ЦГ-160Б, ЦГ-200Б, ЦГ-250Б, ЦГ-450Б, ЦГ-600Б, ЦГ-800Б и ЦГ-900Б. Их производительность составляет от 25 000 до 900 000 м³/ч, а условный диаметр — от 700 до 4500 мм.
Циклоны-искрогасители ЦГ используются для защиты оборудования на участках сварки, плазменной и газовой резки, зачистки металлических изделий и других процессов, сопровождающихся образованием раскаленных частиц. Они могут применяться перед рукавными фильтрами и другими аппаратами очистки воздуха для снижения риска попадания искр непосредственно на фильтрующие элементы.
ООО «СтилсГрупп» изготавливает как стандартные циклоны ЦГ, так и нестандартные горизонтальные искрогасители по индивидуальным размерам и техническим требованиям заказчика. Производитель располагает собственным конструкторским подразделением и лабораторией неразрушающего контроля сварных соединений.
Для подбора циклона-искрогасителя необходимо учитывать расход воздуха, характер и концентрацию загрязнений, источник образования искр, параметры существующей аспирационной системы, размеры воздуховода, место установки и требуемую производительность.
Стоимость — от 89 900 руб. Цена зависит от типоразмера ЦГ, производительности, исполнения с бункером или без него, материального исполнения, габаритов и комплектации. На сайте ООО «СтилсГрупп» стоимость циклонов-искрогасителей ЦГ указана по запросу.
