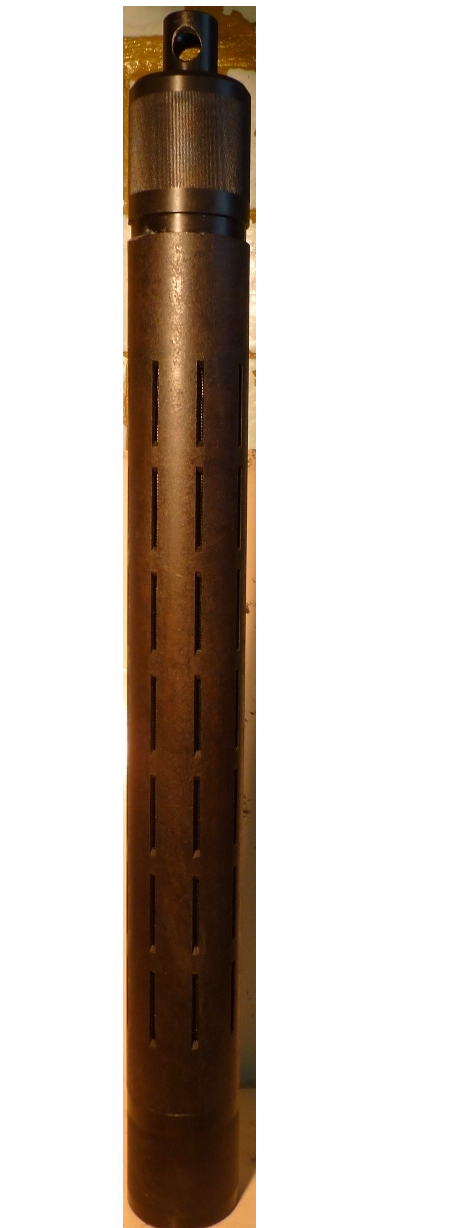

Фильтр тонкой очистки ФНВ-73 предназначен для очистки нефти, засасываемой скважинным штанговым насосом из нефтяного пласта, а также эффективной защиты клапана-отсекателя и насоса от поступления грубодисперсных включений. Это достигается применением в фильтре мелкоячеистой сетки из титана. Фильтр ФНВ-73.Б02.000 состоит из корпуса, двух муфт, кожуха, клапана, корпуса и сетки. На концах корпуса имеются резьбы, на которые навинчены муфты. В средней части корпуса имеется специальная нарезка, во впадинах которой просверлены 200 отверстий Ø5 мм. На среднюю нарезанную часть корпуса установлена титановая сетка. Между муфтами установлен кожух , имеющий на своей поверхности 56 прорезей. В нижнюю муфту ввернут корпус, на котором закреплен клапан. Фильтр ФНВ-73.Б02.000 своей внутренней конической резьбой крепится на колонне системы НКТ.
Всасываемая насосом жидкость проходит через прорези в кожухе, где задерживаются крупные частицы породы. Далее жидкость проходит через сетку, на которой задерживаются мелкие частицы породы и крупный песок.
Присоединительная резьба гладких труб НКТ 73 ГОСТ 633-80 шаг 2,54. Фильтрующий элемент - сетка титановая из сплава ВТ 1-0 ромбическая 1х2 мм толщиной 0,2...0,4 мм.
Габаритные размеры: длина 900 мм, диаметр Ø89 мм. Масса 18,0 кг.
Максимальная производительность (насос условного размера 44 с ходом 3,0 м):
- для легкой нефти 0,1 см2 /с не менее 28 м3/сут
- для тяжелой нефти 0,665 см2 /с не менее 12 м3/сут
- для воды 0,01 см2 /с не менее 55 м3/сут
Способ фильтрации механический. Сепарация механических примесей 80%.
