О товаре

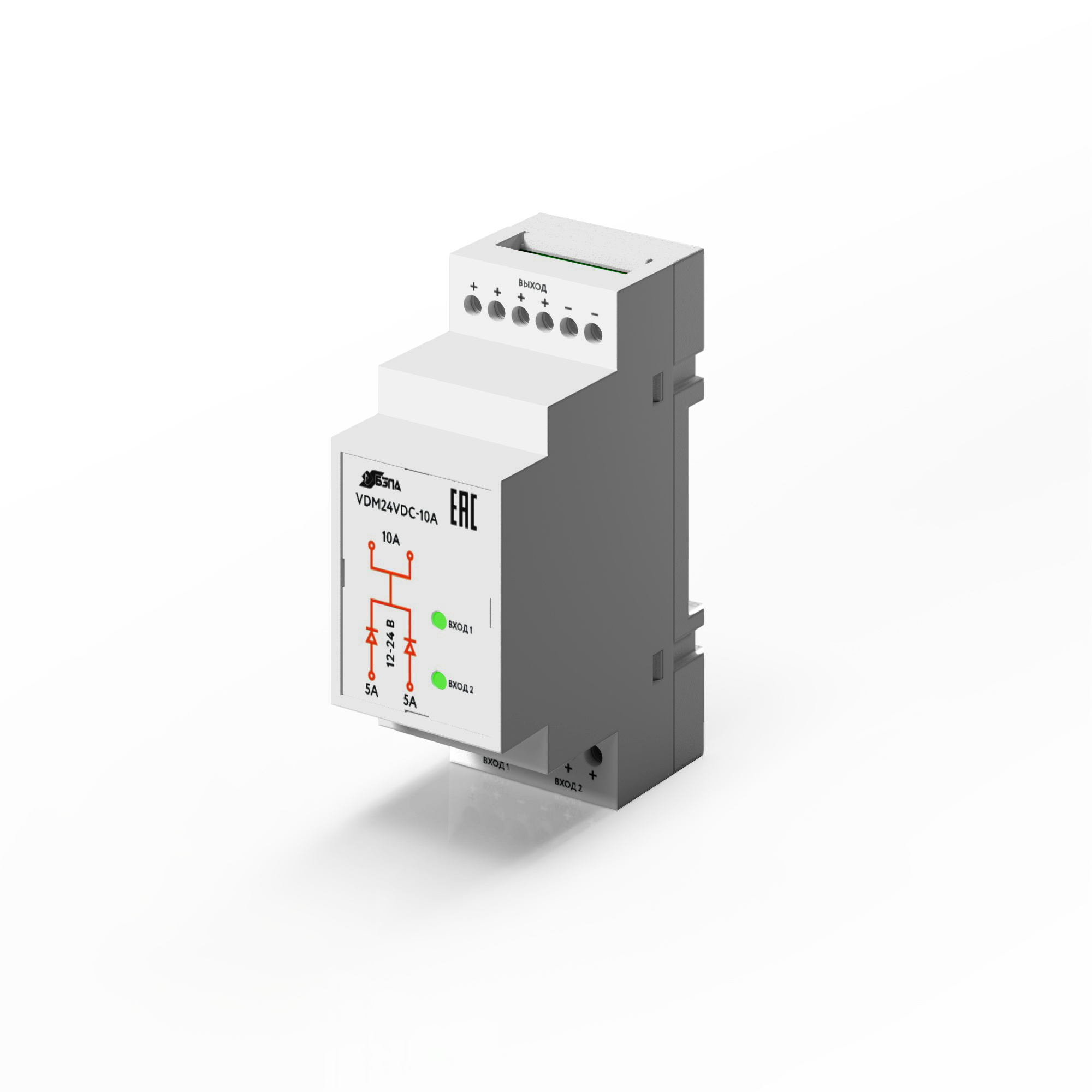

Диодный модуль 2 x 5A 24 В (далее ДМ) предназначен для объединения источников питания промышленной автоматики с выходом 24 В по схеме «1+1» или «1+N».
Конструкция устройства
ДМ содержит P-канальные MOSFET транзисторы, управление которыми осуществляется контроллерами.
ДМ выполнен в пластиковом корпусе класса защиты IP30.
Подключение ДМ к источникам питания (далее ИП) осуществляется при помощи проводов сечением до 2,5 мм².
Указания по монтажу
Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.
ДМ рекомендуется размещать на минимальном расстоянии от блоков питания и источников питания.
Категории
Тип напряжения питания
Постоянный ток
Диапазон номинальных напряжений
12–24 В
Диапазон входных напряжений
5–30 В
Номинальный входной ток
2×5 А, 1×10 А
Максимальный импульсный ток
50 А
Номинальный ток на выходе
10 А
Падение напряжения вход-выход
При входном токе 2×5 А — не более 0,12 В
Возможность последовательного включения
Нет
Температура окружающей среды
–40 °C ... +70 °C
Время работы при перегрузке
До 125% — 10 мин. До 150% — 1 мин.
Относительная влажность воздуха
≤ 95 %
Материал корпуса
Пластик
Степень защиты
IP30
Габариты с кронштейном (Г×Ш×В)
Не более 62×35×90 мм
Масса
Не более 50 г.
Возможность параллельного включения
До 5 шт.
Монтажное положение
На горизонтальную DIN-рейку 35 мм
Минимальные расстояния до ближайших объектов
По вертикали сверху 50 мм, по вертикали снизу 50 мм
