О товаре
ООО «СтилсГрупп» производит промышленные циклоны с обратным конусом ЦОК серии 5.904-30 и ЦМ серии 5.904-72.93 для сухой очистки воздуха и газовоздушных потоков от пыли, сажи и других твердых частиц. Оборудование применяется в системах аспирации и промышленной вентиляции на металлообрабатывающих, литейных, химических, фармацевтических, пищевых, деревообрабатывающих и других предприятиях.
Отличительная особенность этих аппаратов — обратная коническая часть, расширяющаяся книзу. Внутри нижней части устанавливается дополнительный конический элемент, который уменьшает повторное вовлечение уже отделенной пыли в очищаемый поток. Такая конструкция отличает ЦОК и ЦМ от классических цилиндрическо-конических циклонов.
Загрязненный воздух поступает в аппарат и получает вращательное движение. Под действием центробежной силы частицы пыли перемещаются к стенкам корпуса и далее через кольцевое пространство между внешним и внутренним конусами поступают в пылесборник. Очищенный воздух выводится через выхлопную трубу.

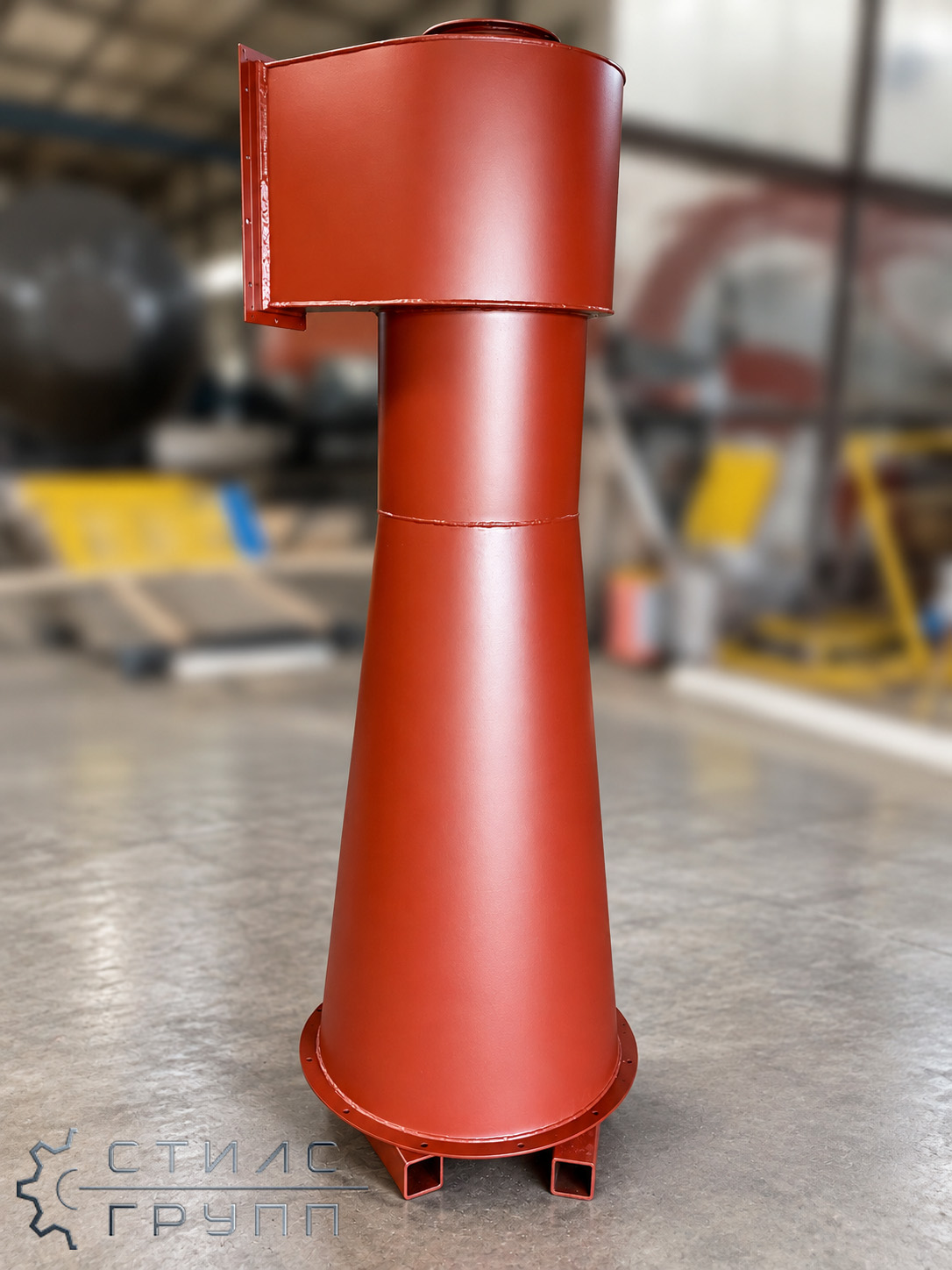

Циклоны ЦОК серии 5.904-30
ЦОК — циклоны с обратным конусом, предназначенные для очистки загрязненного воздуха в промышленных вентиляционных и аспирационных системах. На предприятиях металлообработки и в литейных цехах они применяются для улавливания твердых частиц пыли, сажи и агломерированных загрязнений.
Типовой ряд включает 11 типоразмеров — ЦОК 1–ЦОК 11 с внутренним диаметром от 100 до 695 мм. Производительность зависит от диаметра и скорости воздуха во входном патрубке и для стандартного ряда составляет приблизительно 130–7000 м³/ч.
Для типовых ЦОК предусматриваются различные варианты установки и сбора пыли. Циклоны могут комплектоваться пылесборным бункером или выдвижным сборником. Также применяются исполнения для установки на кронштейне, на полу или на металлической подставке.
Циклоны ЦОК изготавливаются по серии 5.904-30 «Циклоны с обратным конусом».
Циклоны ЦМ серии 5.904-72.93
ЦМ представляют собой дальнейшее развитие конструкции циклонов ЦОК. Они также имеют обратную коническую часть и предназначены для сухого пылеулавливания. ООО «СтилсГрупп» указывает применение ЦМ на фармацевтических и химических предприятиях, в легкой и пищевой промышленности, а также на деревообрабатывающих производствах.
Циклоны ЦМ могут использоваться для улавливания мелкозернистой, волокнистой и склонной к слипанию пыли, а также легких частиц искусственных материалов. При этом оборудование не предназначено для загрязнений, интенсивно налипающих на поверхности вентиляционного тракта.
Основными элементами ЦМ являются входной патрубок, корпус, выхлопная труба, обратная коническая часть, внутренний отбойный конус и пылесборное устройство. Геометрия аппарата рассчитана таким образом, чтобы уменьшать вторичный унос отделившейся пыли.
Стандартная линейка включает ЦМ-500, ЦМ-600, ЦМ-800 и ЦМ-1000. Производительность составляет от 2200 до 15 000 м³/ч, диаметр корпуса — от 500 до 1000 мм.
ООО «СтилсГрупп» также выпускает различные конструктивные исполнения ЦМ:
К-ЦМ500У и К-ЦМ600У — аппараты с кронштейном;
Я-ЦМ500У и Я-ЦМ600У — исполнения с выдвижным ящиком для сбора уловленной пыли;
П-ЦМ — исполнения с пылесборным бункером на опоре.
Для стандартных ЦМ с бункером производительность составляет: ЦМ-500 — 2200–3500 м³/ч, ЦМ-600 — 3200–6000 м³/ч, ЦМ-800 — 6000–9000 м³/ч, ЦМ-1000 — 9000–15 000 м³/ч. Масса стандартных аппаратов составляет приблизительно от 136 до 421 кг.
Выбор между ЦОК и ЦМ выполняется с учетом расхода воздуха, концентрации и характера пыли, ее дисперсности, склонности к слипанию, требуемой производительности, места установки и способа удаления уловленных загрязнений.
Оборудование может применяться как самостоятельная ступень сухой очистки либо как предварительный пылеуловитель перед рукавными фильтрами и другим оборудованием более тонкой очистки.
ООО «СтилсГрупп» изготавливает циклоны в различных материальных и конструктивных исполнениях. Возможны подбор толщины и марки стали, изменение присоединительных размеров, комплектация бункером, опорой или устройством сбора пыли, а также изготовление по техническому заданию заказчика.
Для подбора циклона рекомендуется указать расход очищаемого воздуха, свойства и концентрацию пыли, температуру потока, требуемую производительность, место установки и необходимые присоединительные размеры.
Стоимость — от 29 900 руб. Цена зависит от модели и типоразмера ЦОК или ЦМ, материала изготовления, исполнения, способа сбора пыли и комплектации оборудования.
