О товаре

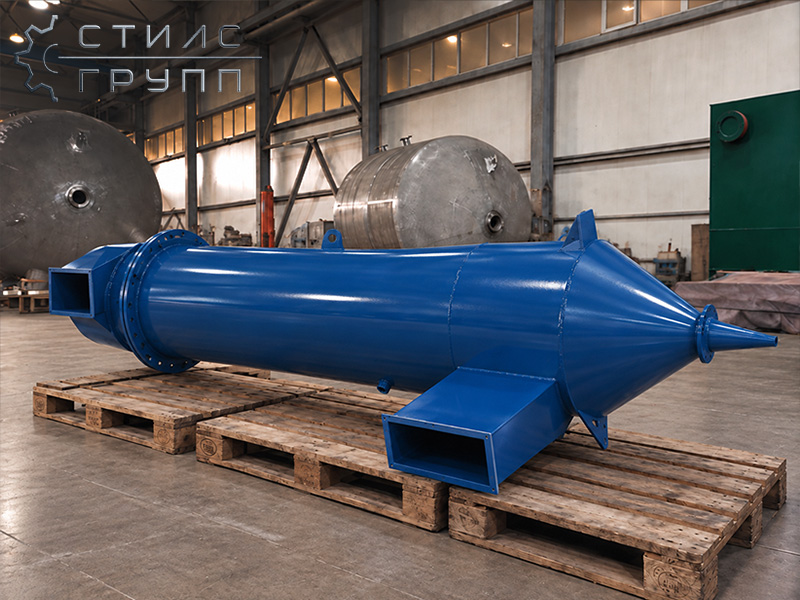

ООО «СтилсГрупп» производит циклоны ЦВП с водяной пленкой серии 5.904-36 для мокрой очистки запыленного воздуха в системах промышленной вентиляции и аспирации. Оборудование предназначено для улавливания различных видов промышленной пыли, в том числе влажной, липкой, абразивной и содержащей волокнистые включения.
Циклоны ЦВП применяются для очистки воздуха от пыли, образующейся при обработке и транспортировании песка, глины, угля, известняка, абразивов, рудных материалов, а также от сажи, древесной, сахарной и других видов пыли, не обладающей цементирующими свойствами при контакте с водой.
Основное отличие ЦВП от сухих циклонов — непрерывное орошение внутренних стенок корпуса водой. В процессе работы на поверхности аппарата образуется водяная пленка, которая захватывает отделившиеся из воздушного потока частицы и препятствует их повторному уносу. Благодаря этому циклон подходит для загрязнений, работа с которыми в сухих центробежных аппаратах может быть затруднена.
Запыленный воздух поступает в корпус через входной патрубок и приобретает вращательное движение. Под действием центробежных сил частицы перемещаются к орошаемым стенкам циклона, захватываются водяной пленкой и вместе с жидкостью удаляются через сливное устройство. Очищенный воздушный поток отводится через верхнюю часть аппарата.
ООО «СтилсГрупп» выпускает типоразмеры ЦВП-3, ЦВП-4, ЦВП-5, ЦВП-6, ЦВП-8 и ЦВП-10. Диаметр корпуса составляет от 315 до 1000 мм, а производительность — от 1250 до 20 000 м³/ч. Масса стандартных аппаратов находится в диапазоне примерно от 64 до 570 кг.
Наиболее компактный ЦВП-3 имеет диаметр 315 мм и рассчитан на расход воздуха 1250–2000 м³/ч. ЦВП-5 диаметром 500 мм обеспечивает производительность 3100–5000 м³/ч, ЦВП-8 диаметром 800 мм — 7700–13 000 м³/ч. Максимальный стандартный типоразмер ЦВП-10 диаметром 1000 мм рассчитан на производительность 12 500–20 000 м³/ч.
Для образования устойчивой водяной пленки вода подается в систему орошения под давлением 19–24 кПа. Расход воды зависит от диаметра циклона. Для орошения корпуса он составляет от 0,14 л/с для ЦВП-3 до 0,43 л/с для ЦВП-10. Дополнительно предусматривается периодическое промывание стенок входного патрубка через форсунки.
Начальная концентрация пыли для типовой схемы эксплуатации не должна превышать 10 г/м³. При более высокой запыленности может потребоваться предварительная ступень сухой очистки. Не допускается применение ЦВП для пылей, способных цементироваться или образовывать твердые отложения при взаимодействии с водой.
В конструкцию циклона входят цилиндрический корпус, входной патрубок, узел закручивания и отвода воздушного потока, система подачи воды с соплами, сливное устройство и опорные элементы. Компоновка обеспечивает одновременное центробежное отделение пыли и ее смыв с внутренних поверхностей аппарата.
Циклоны ЦВП применяются в системах аспирации предприятий строительной, горнодобывающей, металлургической, деревообрабатывающей, пищевой и других отраслей, где требуется мокрое пылеулавливание. Аппарат может использоваться как самостоятельная ступень очистки либо совместно с другим газоочистным оборудованием и вентиляторами.
ООО «СтилсГрупп» изготавливает циклоны ЦВП по серии 5.904-36, а также оборудование с индивидуальными параметрами по чертежам и техническому заданию заказчика.
Для подбора циклона необходимо учитывать расход очищаемого воздуха, начальную концентрацию, дисперсность и свойства пыли, ее взаимодействие с водой, требуемую производительность, параметры водоснабжения и условия установки оборудования.
Стоимость — от 64 190 руб. Цена зависит от типоразмера ЦВП, материала изготовления, производительности, комплектации и требований технического задания.
