О товаре

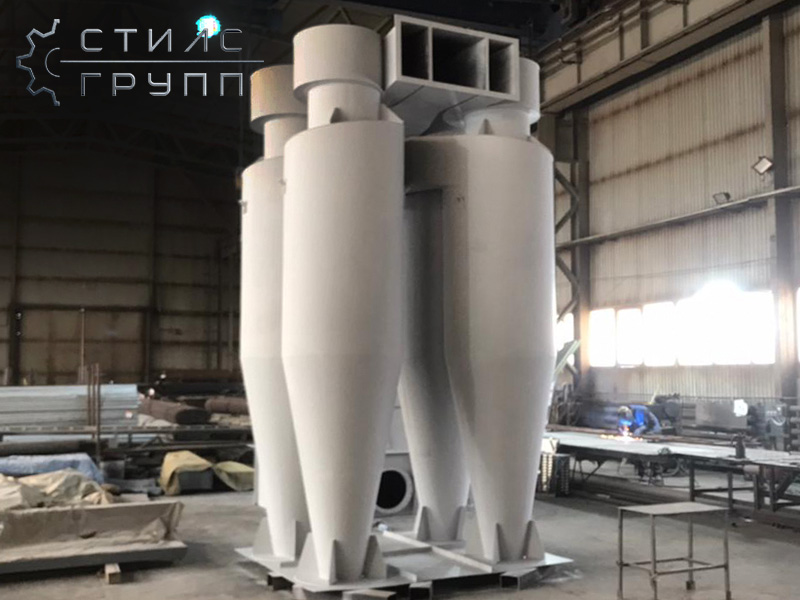

ООО «СтилсГрупп» производит батарейные циклоны-золоуловители БЦУ и БЦУ-М для сухой очистки дымовых газов от золы, угольной пыли и других твердых продуктов сгорания топлива. Оборудование применяется в теплоэнергетике, котельных, на мельничных и сушильных установках и других промышленных объектах, где требуется очистка газового потока после сжигания твердого топлива.
Батарейный циклон БЦУ представляет собой комплекс параллельно работающих циклонных элементов, размещенных в общем корпусе. Газовый поток распределяется между элементами, закручивается внутри них, после чего твердые частицы под действием центробежных сил отделяются от газа и поступают в пылесборный бункер. Очищенный газ собирается и отводится из аппарата через общий газоход.
В конструкцию БЦУ входят корпус, входные и выходные газовые коллекторы, циклонные элементы, трубы подвода загрязненного и отвода очищенного газа, а также бункер для накопления золы и пыли. Циклонные элементы могут располагаться вертикально или под углом, сохраняя параллельную схему включения.
Диаметр типового циклонного элемента БЦУ составляет 231 мм. В зависимости от исполнения установка может включать 1, 2, 3, 4 или 6 секций, а количество циклонных элементов в секции составляет 72 или 224. При 72 элементах производительность одной секции достигает примерно 48 000 м³/ч, при 224 элементах — около 152 000 м³/ч. Коэффициент гидравлического сопротивления циклонного элемента составляет 110–120.
Для БЦУ на сайте ООО «СтилсГрупп» указана эффективность очистки дымовых газов порядка 93% при определенных характеристиках пыли. При улавливании золы с медианным размером частиц δ50 около 12 мкм степень очистки составляет около 92,6%. Фактическая эффективность зависит от дисперсного состава золы, концентрации твердых частиц, расхода и параметров газового потока.
БЦУ-М — модифицированное исполнение батарейного циклона, предназначенное для сухого улавливания золы и твердых частиц из дымовых газов энергетических установок. Основными рабочими узлами также являются циклонные элементы диаметром 231 мм, оборудованные устройствами для закручивания поступающего газа. Коэффициент гидравлического сопротивления циклонного элемента БЦУ-М составляет около 110.
ООО «СтилсГрупп» производит БЦУ-М типов 1, 2 и 3. В БЦУ-М типа 1 циклонные элементы располагаются вертикально. В исполнениях типа 2 и типа 3 элементы устанавливаются под углом 45°. Конструкции также различаются схемой подвода загрязненного и отвода очищенного газа и компоновкой пылеосадительных камер.
Для БЦУ-М типа 1 количество элементов по глубине составляет 10, по ширине — от 7 до 15. Для типа 2 предусмотрено 12 элементов по глубине и от 7 до 15 по ширине. В БЦУ-М типа 3 применяется компоновка с 14 элементами по глубине и от 15 до 24 по ширине.
При расчетных условиях эффективность очистки БЦУ-М для пыли с медианным размером частиц порядка 10–15 мкм находится примерно в диапазоне 90–96% в зависимости от исполнения и режима работы установки.
БЦУ и БЦУ-М применяются прежде всего для очистки дымовых газов водогрейных и паровых котлов, работающих на угле и других видах твердого топлива. Аппараты могут использоваться для удаления летучей золы и угольной пыли в системах газоочистки теплоэнергетических предприятий, котельных и промышленных установок.
Тип и компоновка батарейного золоуловителя выбираются с учетом расхода дымовых газов, концентрации и дисперсного состава золы, требуемой степени очистки, температуры среды, допустимого гидравлического сопротивления и параметров газохода.
ООО «СтилсГрупп» изготавливает батарейные циклоны БЦУ и БЦУ-М стандартного и индивидуального исполнения. Возможно производство оборудования по чертежам и техническому заданию заказчика с подбором количества секций, циклонных элементов, материального исполнения и присоединительных размеров.
Стоимость — от 300 000 руб. Итоговая цена зависит от типа БЦУ или БЦУ-М, количества секций и циклонных элементов, производительности, материального исполнения, габаритов, комплектации и требований технического задания.
