ООО «СтилсГрупп» производит батарейные циклоны и золоуловители БЦ-2, БЦ-259, ЦБ-254Р и ЦБР-150У для сухой очистки дымовых и технологических газов от золы, пыли и других твердых частиц. Основное применение оборудования — очистка дымовых газов паровых и водогрейных котлов, работающих на угле, торфе и других видах твердого топлива. Отдельные серии также применяются в системах промышленной газоочистки в энергетике, металлургии, химической и других отраслях. Все четыре серии присутствуют в номенклатуре пылеулавливающего оборудования ООО «СтилсГрупп».

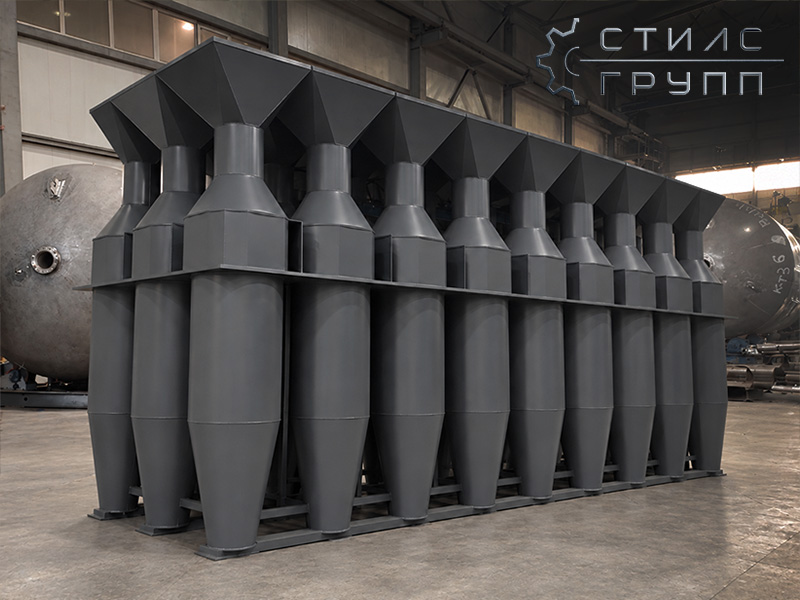

Батарейный циклон представляет собой аппарат, в котором несколько или несколько сотен циклонных элементов работают параллельно в общем корпусе. Запыленный газ распределяется между элементами, внутри которых поток закручивается. Под действием центробежных сил частицы золы и пыли перемещаются к стенкам элементов и выводятся в общий пылесборный бункер, а очищенный газ поступает в выходную камеру и далее в газовый тракт. Такая конструкция позволяет обрабатывать значительно большие объемы газа, чем одиночный циклон.
Батарейные циклоны БЦ-2
БЦ-2 предназначены прежде всего для сухого улавливания золы из дымовых газов стационарных паровых и водогрейных котлов при сжигании твердого топлива. Аппараты устанавливаются в газовом тракте котельной перед дымовой трубой и могут работать совместно с дымососом.
Типовая линейка включает исполнения БЦ-2-4×(3+2), БЦ-2-5×(3+2), БЦ-2-5×(4+2), БЦ-2-6×(4+2), БЦ-2-6×(4+3) и БЦ-2-7×(5+3). Количество циклонных элементов в типовых аппаратах составляет от 20 до 56. Для стандартного ряда производительность составляет примерно 15 000–49 000 м³/ч в зависимости от типоразмера и расчетного перепада давления.
В БЦ-2 применяются циклонные элементы диаметром 254 мм. Оптимальная скорость газа в элементе составляет около 4–5 м/с. Для типовых аппаратов допускается температура очищаемого газа до +400 °C. Степень улавливания золы зависит от ее дисперсности и режима эксплуатации; для золы со средним размером частиц около 20 мкм указывается эффективность не менее 85%.
Батарейные золоуловители БЦ-259
БЦ-259 — батарейные циклоны с циклонными элементами внутренним диаметром 259 мм, предназначенные для очистки дымовых газов от золы и сухой пыли. Несколько элементов объединяются общими камерами запыленного и очищенного газа и общим пылесборным бункером.
В стандартном ряду представлены модели от БЦ-259-(3×2) до БЦ-259-(6×8). Количество циклонных элементов составляет от 6 до 48, а максимальный расход газа — приблизительно от 4 000 до 32 000 м³/ч. Для типовых аппаратов приводится эффективность очистки порядка 90%; конкретное значение зависит от характеристик золы и режима работы.
БЦ-259 применяются в котельных и на промышленных энергетических объектах. Типоразмер выбирают по расходу дымовых газов, характеристикам топлива, дисперсности золы, мощности котельного агрегата и допустимому гидравлическому сопротивлению.
Батарейные циклоны ЦБ-254Р
ЦБ-254Р предназначены для сухой очистки газов от золы и промышленной пыли. Обозначение серии отражает конструкцию аппарата: ЦБ — циклон батарейный, 254 — внутренний диаметр циклонного элемента в миллиметрах, Р — направляющий аппарат типа «розетка».
Стандартный ряд включает ЦБ-254Р-25, ЦБ-254Р-30, ЦБ-254Р-40, ЦБ-254Р-50, ЦБ-254Р-60 и ЦБ-254Р-80, где последнее число обозначает количество циклонных элементов. Оптимальная скорость газа в циклонном элементе составляет около 4,5 м/с, а температура очищаемого газа — до +400 °C.
При расчетных свойствах пыли для ЦБ-254Р приводится эффективность очистки около 85%. Фактический показатель определяется размером и плотностью частиц, расходом газа, входной запыленностью и аэродинамическим режимом аппарата.
Конструкция ЦБ-254Р включает корпус, камеры запыленного и очищенного газа, циклонные элементы, трубные доски, выхлопные трубы, направляющие аппараты и пылесборный бункер.
Батарейные циклоны ЦБР-150У
ЦБР-150У — крупнопроизводительные батарейные золоуловители с системой рециркуляции. Они предназначены для улавливания золы из дымовых газов котельных агрегатов при сжигании угля и торфа и могут применяться для очистки промышленных газов от пыли, не относящейся к сильнослипающейся.
Главная конструктивная особенность ЦБР-150У — применение циклонных элементов с внутренним диаметром 150 мм и рециркуляция части запыленного потока. Из камеры сброса пыли отбирается около 8% газа, который очищается в циклонном аппарате ЦН-15 и возвращается в основной поток. Такое решение уменьшает перетоки газа через пылевыпускные отверстия элементов.
Типовой ряд включает ЦБР-150У-240, 320, 400, 480, 640, 800, 1280 и 1600. Число циклонных элементов составляет от 240 до 1600, количество секций — от 6 до 40, производительность при температуре газа 135 °C — от 70 000 до 480 000 м³/ч.
Для ЦБР-150У допускается температура очищаемого газа до +400 °C. Оптимальная скорость в циклонных элементах составляет около 4,7 м/с, доля рециркулирующего потока — около 8%. Эффективность улавливания золы в зависимости от ее состава составляет 90–96%. Циклонные элементы типовой конструкции выполняются из серого чугуна, корпус — из углеродистой стали.
Батарейные циклоны БЦ-2, БЦ-259, ЦБ-254Р и ЦБР-150У применяются прежде всего в котельных, на ТЭЦ и других теплоэнергетических объектах, где требуется предварительная или основная сухая очистка дымовых газов от золы. ЦБ-254Р и ЦБР-150У также могут применяться в промышленных газоочистных установках при соответствии характеристик пыли требованиям конкретной конструкции.
Оборудование подбирается по расходу и температуре дымовых газов, виду и характеристикам топлива, концентрации и дисперсному составу золы, требуемой степени очистки, допустимому гидравлическому сопротивлению, параметрам котельного агрегата и присоединительным размерам газоходов.
ООО «СтилсГрупп» изготавливает батарейные циклоны и другое оборудование пылегазовоздухоочистки. Возможна поставка оборудования совместно с газоходами, клапанами ПГВУ, компенсаторами и другими элементами газового тракта.
Стоимость — от 499 900 руб. Итоговая цена зависит от серии и типоразмера батарейного циклона, количества циклонных элементов и секций, производительности, металлоемкости, бункера, системы рециркуляции и комплектации.
