О товаре
ООО «СтилсГрупп» производит батарейные циклоны 4БЦШ и У21-ББЦ для сухой очистки воздуха от зерновой, мучной и другой сухой промышленной пыли. Оборудование применяется в системах аспирации и пневмотранспорта на элеваторах, мельницах, хлебозаводах, комбикормовых предприятиях, зерноперерабатывающих комплексах и других объектах пищевой и сельскохозяйственной промышленности.
4БЦШ и У21-ББЦ относятся к батарейным циклонным пылеуловителям. В отличие от одиночного циклона, установка объединяет четыре циклонных элемента в единый аппарат. Такая конструкция позволяет распределить воздушный поток между несколькими элементами и использовать оборудование в аспирационных системах с требуемой производительностью.
Батарейная установка У21-ББЦ представляет собой цельносварную конструкцию, состоящую из четырех циклонов, верхней и нижней объединяющих частей, сборной коробки, общего конуса для сбора пыли, входной и выходной труб, присоединительных фланцев и металлической опорной станины. Накопленная пыль может удаляться через шлюзовое устройство в систему пылеудаления.

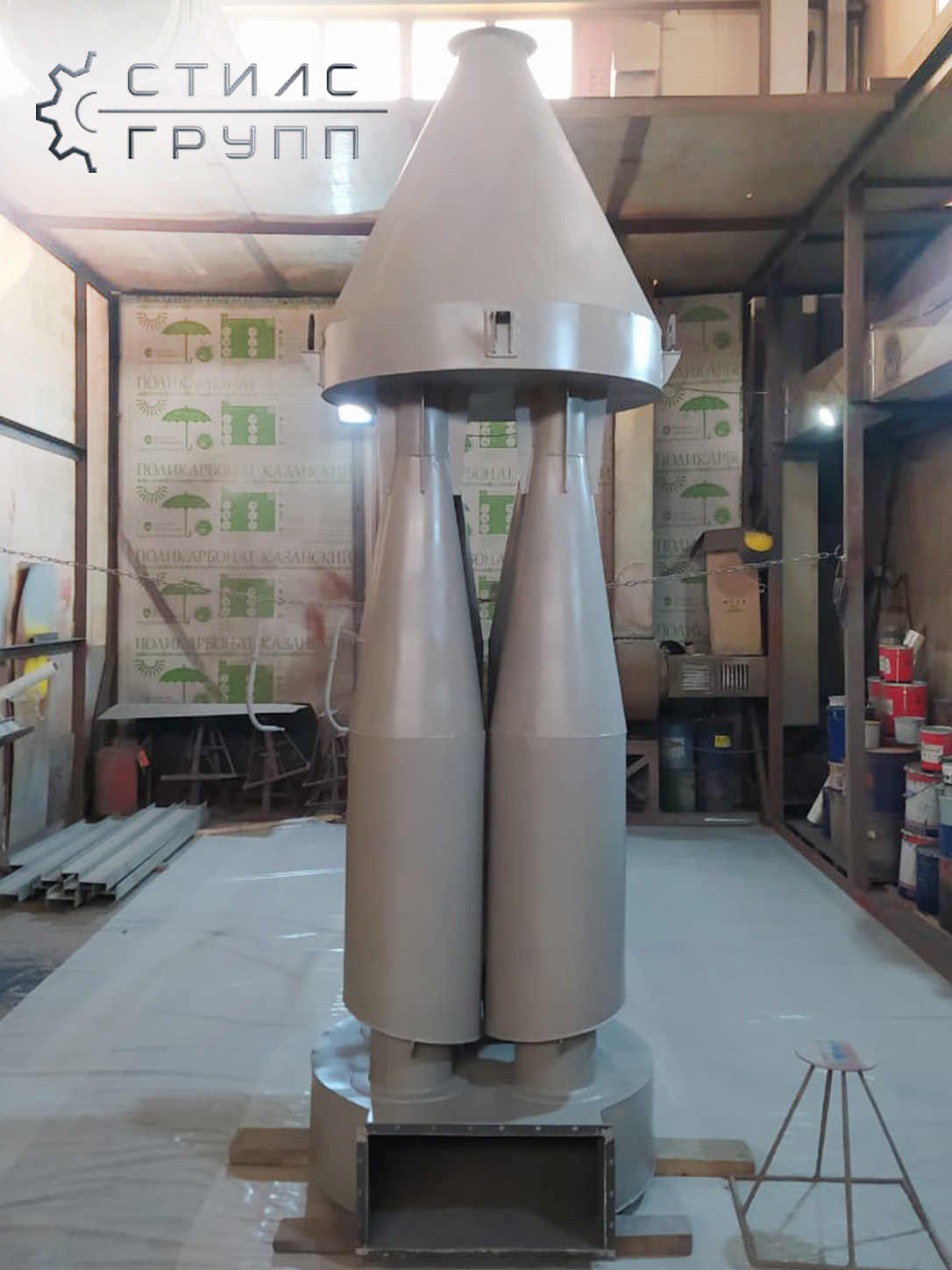

Циклон 4БЦШ также состоит из четырех циклонных элементов, объединенных в одну пылеулавливающую установку. В состав оборудования входят циклоны правого и левого исполнения, сборная коробка и бункер для уловленной пыли. По заказу оборудование может комплектоваться шлюзовым затвором и защитным зонтом для наружной установки. Объем и размеры бункера выбираются с учетом количества улавливаемой пыли и условий эксплуатации.
Принцип действия основан на центробежном отделении твердых частиц. Запыленный воздух поступает во входной патрубок и распределяется по циклонным элементам. Внутри каждого циклона поток приобретает вращательное движение. Под действием центробежных сил частицы пыли отбрасываются к стенкам, теряют скорость и опускаются в общий пылесборный конус или бункер. Очищенный воздух выводится через выхлопные патрубки и общий воздухоотвод.
ООО «СтилсГрупп» выпускает батарейные циклоны типоразмеров от 200 до 550 мм. Линейка включает исполнения 200, 225, 250, 275, 300, 325, 350, 375, 400, 425, 450, 475, 500, 525 и 550 мм. Для 4БЦШ и У21-ББЦ на сайте предприятия приведен диапазон производительности примерно от 1060 до 10 140 м³/ч в зависимости от типоразмера.
Для 4БЦШ-200 производительность составляет 1060–1325 м³/ч при диаметре циклонного элемента 200 мм. 4БЦШ-300 рассчитан на 2400–3020 м³/ч, 4БЦШ-400 — на 4250–5300 м³/ч, 4БЦШ-500 — на 6700–8350 м³/ч. Наиболее крупный типоразмер 4БЦШ-550 имеет производительность 8100–10 140 м³/ч. Аналогичный диапазон типоразмеров и производительности представлен для батарейных установок У21-ББЦ.
Эффективность улавливания средних и крупных частиц зерновой пыли для батарейных циклонов достигает 95–98% при соблюдении расчетных режимов работы. Для 4БЦШ на сайте ООО «СтилсГрупп» указаны скорости воздушного потока порядка 13–16 м/с при работе с зерновой пылью и 16–18 м/с при работе с мучной пылью. Фактическая степень очистки зависит от дисперсности, плотности и свойств пыли, концентрации загрязнений и режима работы аспирационной системы.
Батарейные циклоны 4БЦШ и У21-ББЦ предназначены прежде всего для улавливания неслипающейся пыли средней и крупной фракции. Они востребованы на участках приема, транспортирования, переработки и хранения зернового сырья, при производстве муки и комбикормов, а также в других технологических процессах, сопровождающихся образованием сухой пыли.
Подбор батарейного циклона выполняется по необходимому расходу воздуха, характеристикам и концентрации пыли, параметрам аспирационной или пневмотранспортной системы, условиям размещения оборудования и требуемому способу удаления уловленного продукта.
ООО «СтилсГрупп» изготавливает батарейные циклоны стандартных типоразмеров, а также может адаптировать конструкцию и комплектацию под требования конкретного объекта. Возможна комплектация пылесборным бункером, шлюзовым затвором, защитным зонтом и элементами присоединения к воздуховодам и системе пылеудаления.
Стоимость — от 135 890 руб. Итоговая цена зависит от типоразмера, комплектации, размеров бункера и технических требований к оборудованию.
