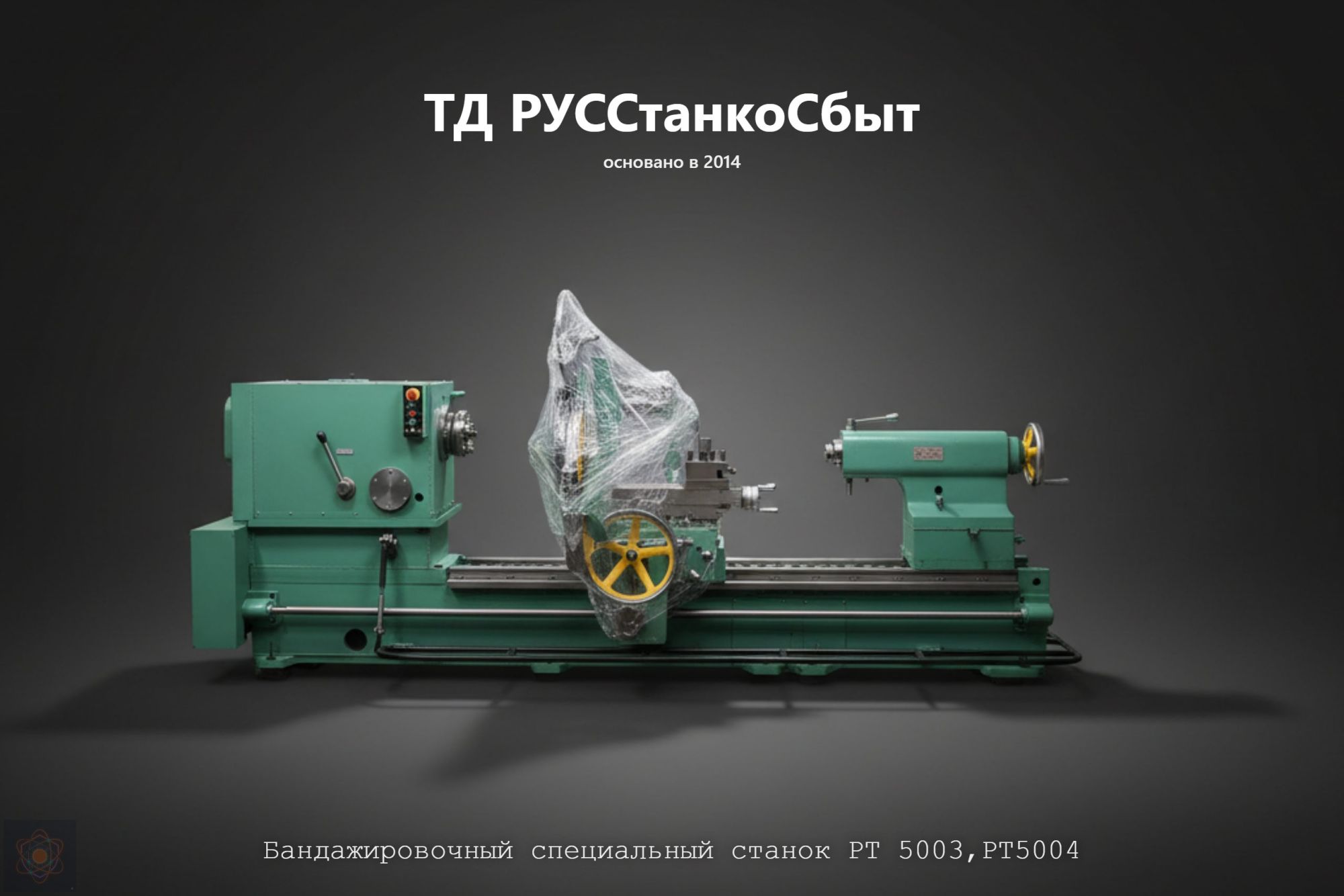

Специальный бандажировочный станок мод. РТ5003, РТ5004 (для ремонта электрических машин, локомотивных депо)
Назначение и возможности
Станки РТ5003 и РТ5004 — специализированные бандажировочные станки, предназначенные для двух ключевых операций при ремонте и восстановлении якорей электрических машин:
- Бандажировка якорей стеклолентой — намотка бандажной стеклоленты под регулируемым натяжением на якоря тяговых электродвигателей и других электрических машин;
- Продорожка коллекторов — фрезерование межламельных канавок коллектора для восстановления нормальной коммутации.
Станок позволяет обрабатывать якоря диаметром до Ø800 мм и общей длиной до 3 000 мм при установке в центрах передней и задней бабок. Ширина применяемой стеклоленты — до 30 мм, натяжение ленты в процессе намотки — 1,5–1,8 кН, что соответствует технологическим требованиям к бандажировке тяговых электродвигателей локомотивов и электровозов.
Станки РТ5003 / РТ5004 разработаны специально для применения в локомотивных депо и на ремонтных заводах, занимающихся обслуживанием и восстановлением тяговых и вспомогательных электрических машин подвижного состава.
Конструкция и кинематика

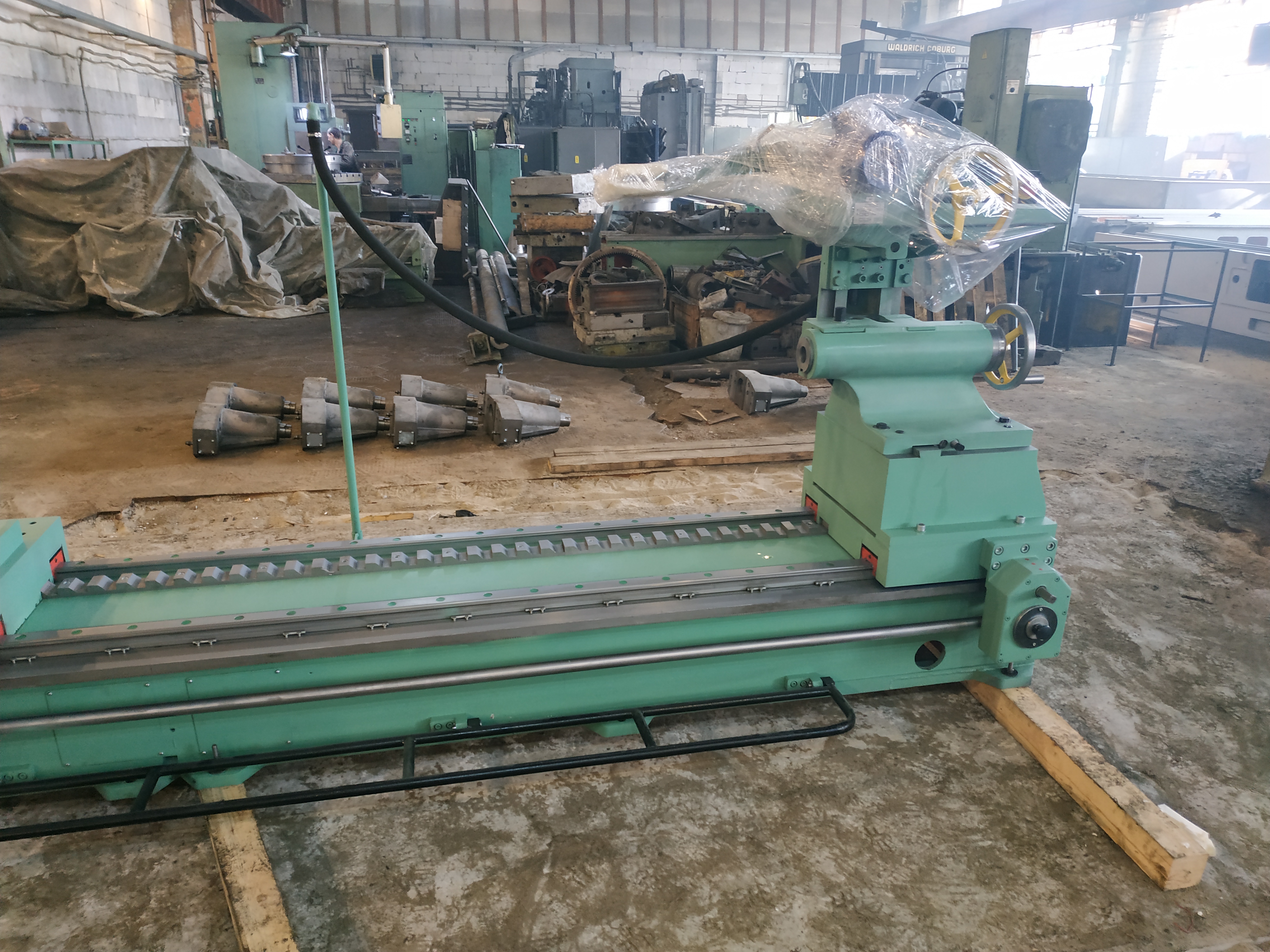

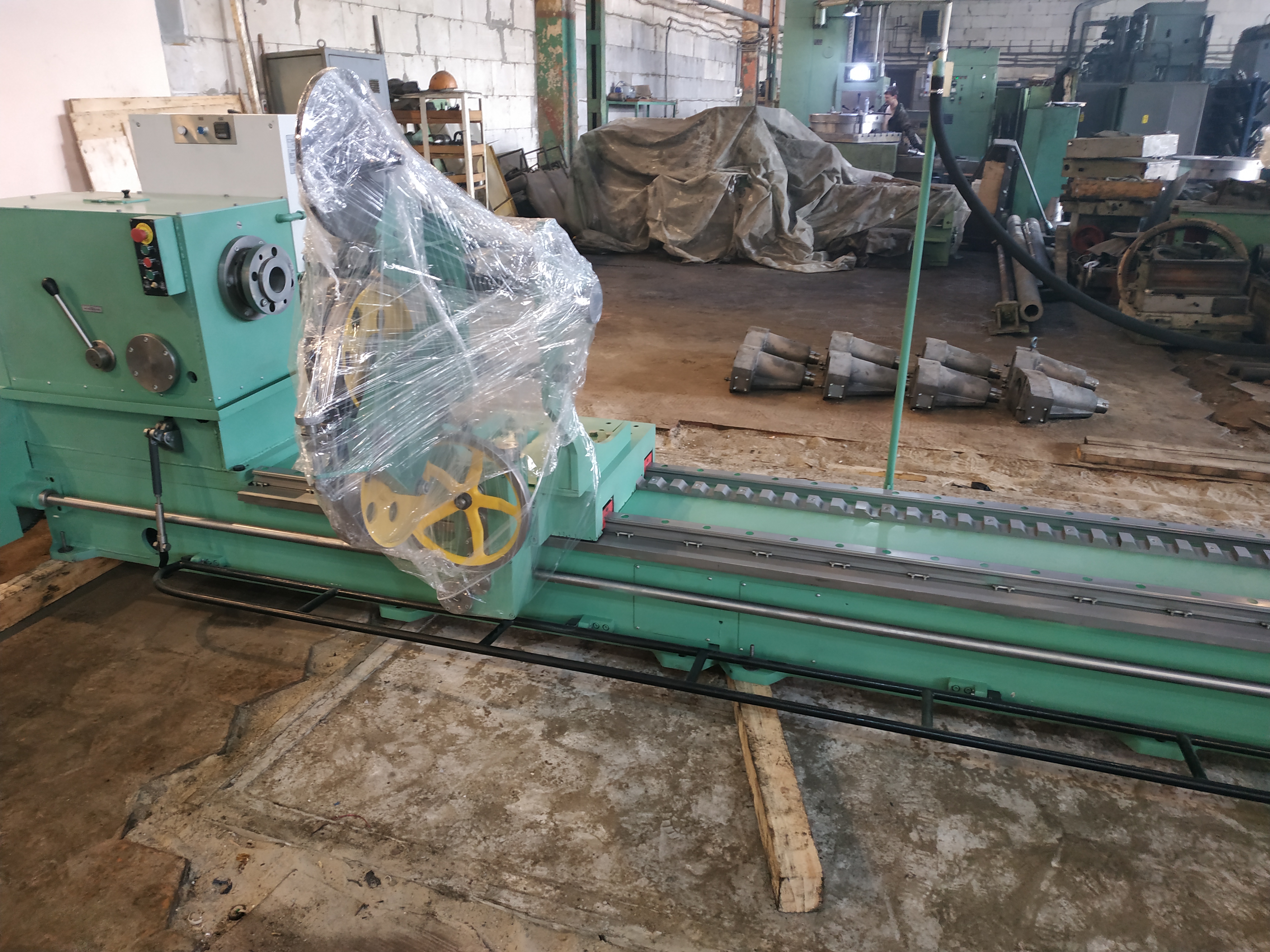

Станок выполнен на жёсткой чугунной станине с направляющими для перемещения каретки. Компоновка — горизонтальная, с передней и задней бабками для установки якоря в центрах.
Шпиндельный узел: Шпиндель обеспечивает 2 скорости вращения — 10 и 20 об/мин. Малые частоты вращения выбраны конструктивно: при бандажировке критична равномерная скорость намотки ленты с постоянным натяжением, а не производительность резания. Патрон позволяет устанавливать заготовки диаметром до 140 мм в прямых кулачках и до 310 мм в обратных кулачках.
Каретка и продольная подача: Максимальное перемещение каретки — 2 500 мм. Продольные подачи — ступенчатые: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 мм/об — обеспечивают точное управление шагом намотки бандажной ленты в зависимости от ширины ленты и требуемой плотности намотки.
Приспособление для продорожки коллекторов: Встроенный узел продорожки обеспечивает:
- горизонтальное перемещение: 400 мм
- вертикальное перемещение: 100 мм
Это позволяет обрабатывать коллекторы различных типоразмеров без переустановки якоря в станке, совмещая обе операции (бандажировку и продорожку) в одной установке.
Привод главного движения: 3,2 / 5,3 кВт (двухступенчатый), суммарная мощность всех электродвигателей — 5,85 кВт.
Технические характеристики
| Параметр | РТ5003 | РТ5004 |
|---|---|---|
| Макс. диаметр заготовки над станиной, мм | 800 | 800 |
| Макс. диаметр в патроне (прямые кулачки), мм | 140 | 140 |
| Макс. диаметр в патроне (обратные кулачки), мм | 310 | 310 |
| Макс. расстояние между центрами, мм | 3 000 | 3 000 |
| Макс. перемещение каретки, мм | 2 500 | 2 500 |
| Частота вращения шпинделя, об/мин | 10 / 20 | 10 / 20 |
| Количество скоростей шпинделя | 2 | 2 |
| Продольные подачи, мм/об | 0,8; 1; 1,5; 2; 2,5; 3 | 0,8; 1; 1,5; 2; 2,5; 3 |
| Макс. ширина стеклоленты, мм | — | 30 |
| Натяжение стеклоленты, кН | — | 1,5–1,8 |
| Перемещение узла продорожки горизонт., мм | — | 400 |
| Перемещение узла продорожки вертик., мм | — | 100 |
| Мощность главного привода, кВт | 3,2 / 5,3 | 3,2 / 5,3 |
| Суммарная мощность электродвигателей, кВт | 5,85 | 5,85 |
| Длина станка, мм | 4 930 | 4 960 |
| Ширина станка, мм | 1 550 | 1 550 |
| Высота станка, мм | 1 720 | 1 610 |
| Масса, кг | 3 975 | 4 100 |
Базовая комплектация
- Станина с направляющими
- Передняя бабка со шпинделем (2 скорости)
- Задняя бабка с пинолью
- Патрон с прямыми и обратными кулачками
- Каретка с механизмом продольной подачи (6 ступеней)
- Приспособление для натяжения и намотки стеклоленты (РТ5004)
- Узел продорожки коллекторов (РТ5004)
- Электрооборудование в комплекте, суммарная мощность 5,85 кВт
Области применения
- Железнодорожный транспорт — локомотивные депо, электровозоремонтные заводы, вагоноремонтные предприятия; восстановление тяговых электродвигателей серий ТЛ, ТЕ, НБ и аналогичных
- Городской электротранспорт — трамвайные и троллейбусные депо; ремонт тяговых двигателей
- Промышленная электротехника — ремонтные цеха предприятий, эксплуатирующих крупные электродвигатели и генераторы
- Специализированные электроремонтные заводы — серийное восстановление якорей электрических машин в рамках планового ремонтного цикла
Тип производства: единичное и мелкосерийное ремонтное.
Подбор и поставка
При выборе исполнения ключевые критерии:
- РТ5003 — базовое исполнение (бандажировка без продорожки коллектора); меньшая масса и высота, подходит при ограниченной высоте цеха;
- РТ5004 — расширенное исполнение с приспособлением для натяжения ленты и узлом продорожки коллекторов; рекомендуется для предприятий, выполняющих полный цикл ремонта тяговых электродвигателей.
