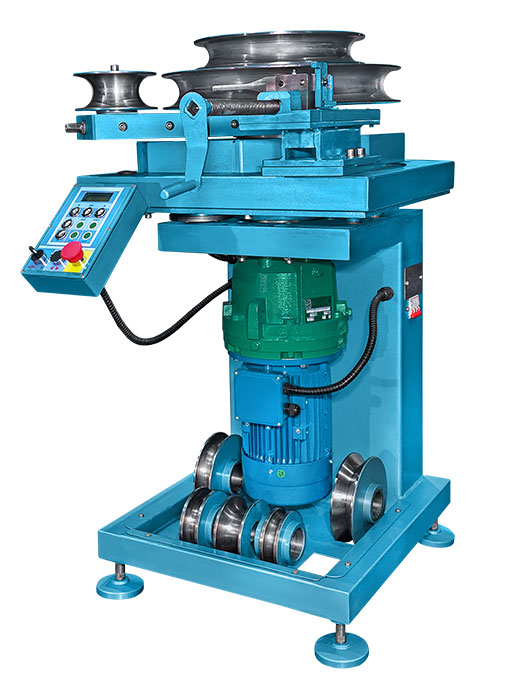

Универсальный трубогиб УГС-6/1А со сменной оснасткой

Предлагаем универсальные трубогибы УГС-6/1А.

может использоваться для гибки:

• Cтальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 3/8″ до 2″, толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-45.
• Стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
• Cтальных бесшовных горячекатанных труб, ГОСТ 8732-70 (d от 17 до 60 мм, толщина стенки от 2,5 до 5 мм);
• Бесшовных холодно и теплодеформированных труб из коррозийно-стойкой (нержавеющей) стали, ГОСТ 9941-81 (наружный диаметр от 17 до 60 мм, толщина стенки от 2 до 5 мм), марка стали любая по ГОСТ 5632-72;
• Электросварных труб из низкоуглеродистых и нержавеющих сталей, ГОСТ 10704-76, ГОСТ 11068-81 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и др.;Бесшовных труб для технических целей по ТУ 14-157-35-94 (d от 25 до 60 мм толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-45;

• Котельных труб ТУ 14-3-460-75 (d от 17 до 60 мм толщина стенки от 2 до 5 мм), марка стали 12Х1МФ, 20Х; медных труб ГОСТ 617-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм);

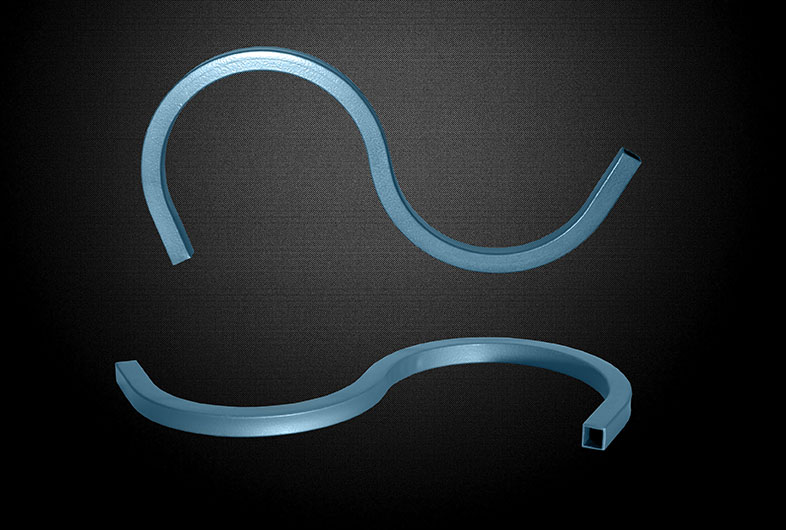

• Латунных труб ГОСТ 494-90 (d от 17 до 60 мм, толщина стенки от 2 до 5 мм); профильных труб ГОСТ 8639-57; ГОСТ 8645-57, (марка стали любая от СТ-3 до СТ-45, размер от 16 до 50 мм, толщина стенки от 2).

Преимущества
трубогиба полуавтоматического УГС-6/1А

• Высокая производительность и повторяемость гиба
• Повторяемость гиба ± 0,5°. (За счет применения абсолютного энкодера измеряющего и передающего значение угла поворота каретки в пределах рабочей зоны и правильно подобранной технологической оснастки – роликов и колодок.
• Задание угла гиба на ЖК экране с помощью 2-х кнопок.
• Возможность сохранить в памяти системы управления до 5 углов гиба.
• Автоматический возврат каретки в исходное положение.
• Повтор цикла гиба одной кнопкой.
• Контроль положения каретки с точностью ± 0,15°.

• Управление трубогибом в автоматическом и ручном режимах

• В автоматическом режиме процесс гибки осуществляется системой электронного управления по заданной программе и позволяет проводить гибку с высокой скоростью, точностью и стабильной повторяемостью геометрий изделий.
• Отображение текущего и заданного угла на ЖК экране.

• Надежность и безопасность

• Электронный контроль рабочей зоны с автоматической остановкой в максимальной и минимальной позиции.
• Аварийная остановка каретки станка при выходе за пределы рабочей зоны.
• Защита двигателя от перегрузки, за счет применения электронного модуля твердотельных реле.
• Контроль отсутствия фаз в сети электропитания.
• Автоматическое выставление последовательности фаз при подключении к сети электропитания.
• Система самодиагностики с отображением сообщений на ЖК экран.
• Возможность использования трубогибочный станок при выполнении различных гибочных операций за счет сменной технологической оснастки, а также дополнительной нестандартной оснастки поставляемой по специальному заказу.

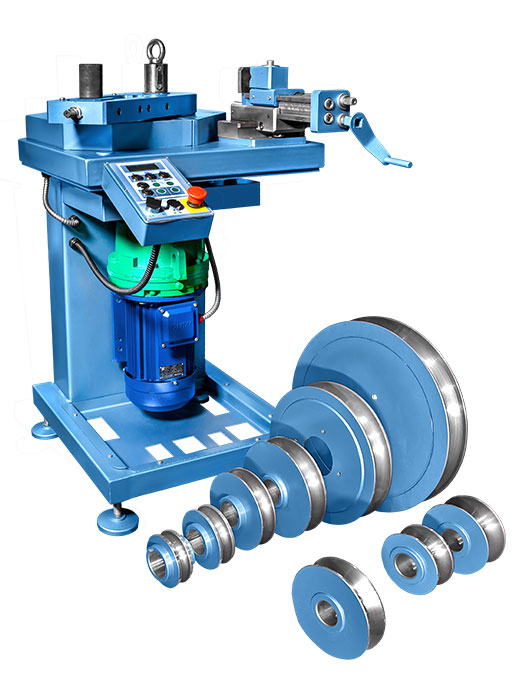

• Стандартная комплектация трубогибочного станка из шести сменных колодок предназначена для гибки водо-газопроводных труб по ГОСТ 3262-75, диаметром от ½” до 2″ (21,3-60 мм) и толщиной стенки от 2,8 мм до 4,5 мм обыкновенных и усиленных труб.
• Станок не требует специальной подготовки фундамента, устанавливается на любое твердое покрытие.

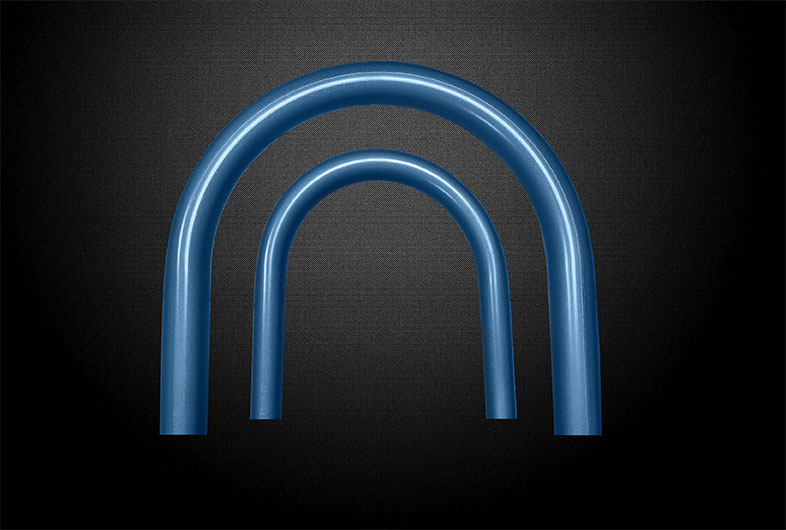

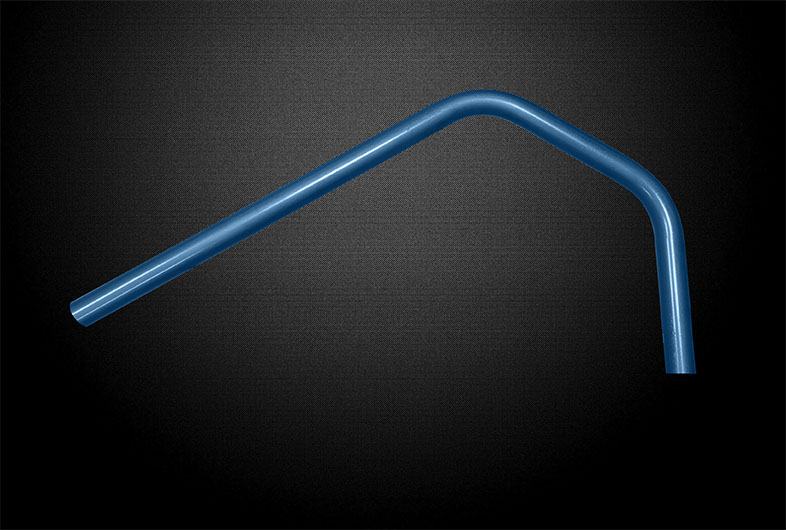

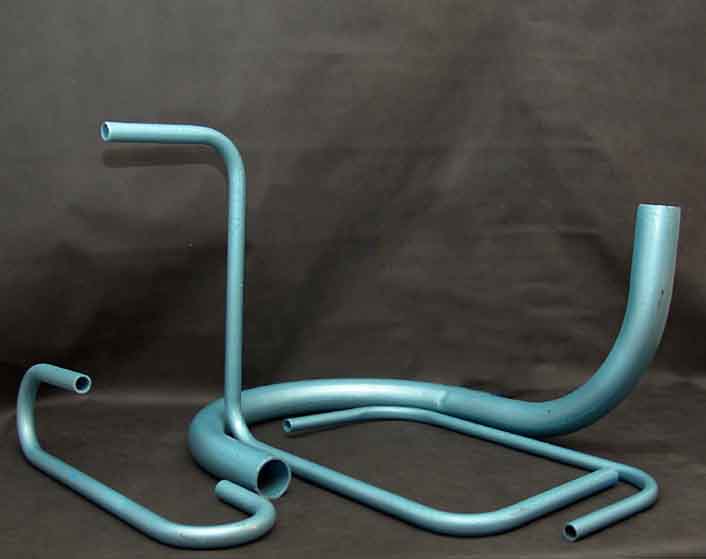

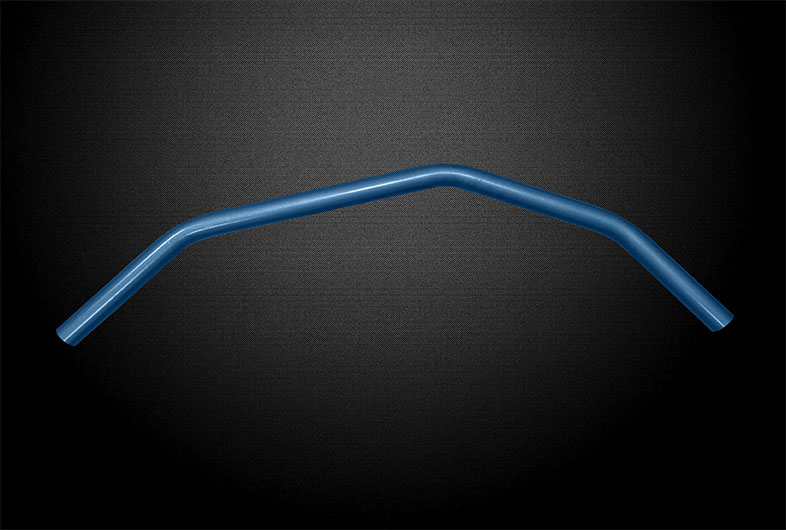

Станок обеспечивает качественный изгиб заготовок на заданный угол до 180º с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов. Позволяет изготавливать сложные изделия из труб с неоднократным изменением ориентации плоскостей гиба в пространстве, учитывая особенности рельефа конструкций (при обходе колонн, опор и прочих препятствий).

С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:

Поставляет гибочные комплекты указанные в разделе “Дополнительная комплектация” или изготавливает оснастку под потребности заказчика в пределах технических возможностей станка.

• Изготавливает запасные части и комплектующие к станку.
• Проводит обучение персонала на территории завода-изготовителя, дает консультации по работе на станке.
• Осуществляет ремонт и обслуживание поставляемого оборудования.
