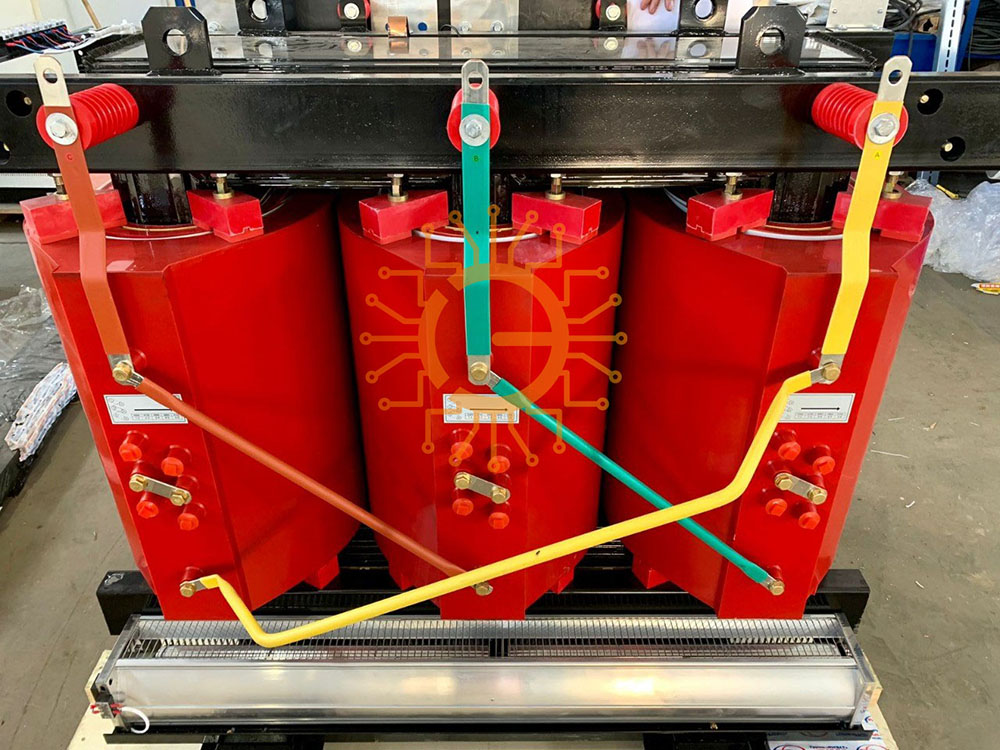

Трансформатор сухого типа Тсл/630/6/0.4/dyн-11/ip00/al с литой изоляцией

Работа напрямую с производителем ЭТК Электронмаш вы покупаете надежный и высокотехнологичный товар, а так же значительно экономите на покупке.

Характеристики трансформатора сухого типа 630 квА с литой изоляцией:

• Тип: ТСЛ (трехфазный, сухого типа с литой изоляцией)
• Концепция конструкции: Стержневой
• Номинальная мощность, кВа: 630
• Номинальное напряжение на стороне ВН, кВ: 6
• Номинальное напряжение на стороне НН, кВ: 0.4
• Материал обмотки: Алюминий
• Напряжение короткого замыкания Uкз (%) ± 10%: 6
• Частота питающей сети, Гц: 50
• Степень защиты кожуха (корпус): IP00
• Класс нагревостойкости изоляции: F (155°C)
• Переключение без возбуждения (ПБВ), %: ±2×2,5
• Схема и группа соединения обмоток: DYн-11
• Уровень шума дB (A): Менее 70
• Охлаждение: Естественное
• Высота установки над уровнем моря, м: до 1000
• Потери холостого хода ± 15%, Вт: 1300
• Потери короткого замыкания 75°C ± 10%, Вт: 5960
• Габариты трансформатора, мм: 1240*970*1016
• Колея колес (или опор), мм: 660*910
• Вес трансформатора без кожуха ± 10%, кг: 1475
• Климатическое исполнение: УЗ
• Тип вывода ВН, НН: Шина

* — Точные размеры, а также подлежащие измерению фактические параметры и вес указываются в паспорте трансформатора.
Типовая комплектация:

• Вентиляторы 6 шт.
• Трансформатор
• Транспортные колёса — ролики
• Паспорт на трансформатор (с данными протокола испытаний независимой лаборатории)
• Сертификат сейсмостойкости (до 9 баллов)
• Сертификат соответствия ГОСТ Р12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность»
• Цифровой блок температурного контроля BWDK-S3206D с терморегулятором и датчиком температуры обмоток (3 шт) выполняющий роль шкафа теплового контроля
• Комплект эксплуатационной документации на блок температурного контроля


Гарантийные обязательства: 60 месяцев с момента передачи товара покупателю.

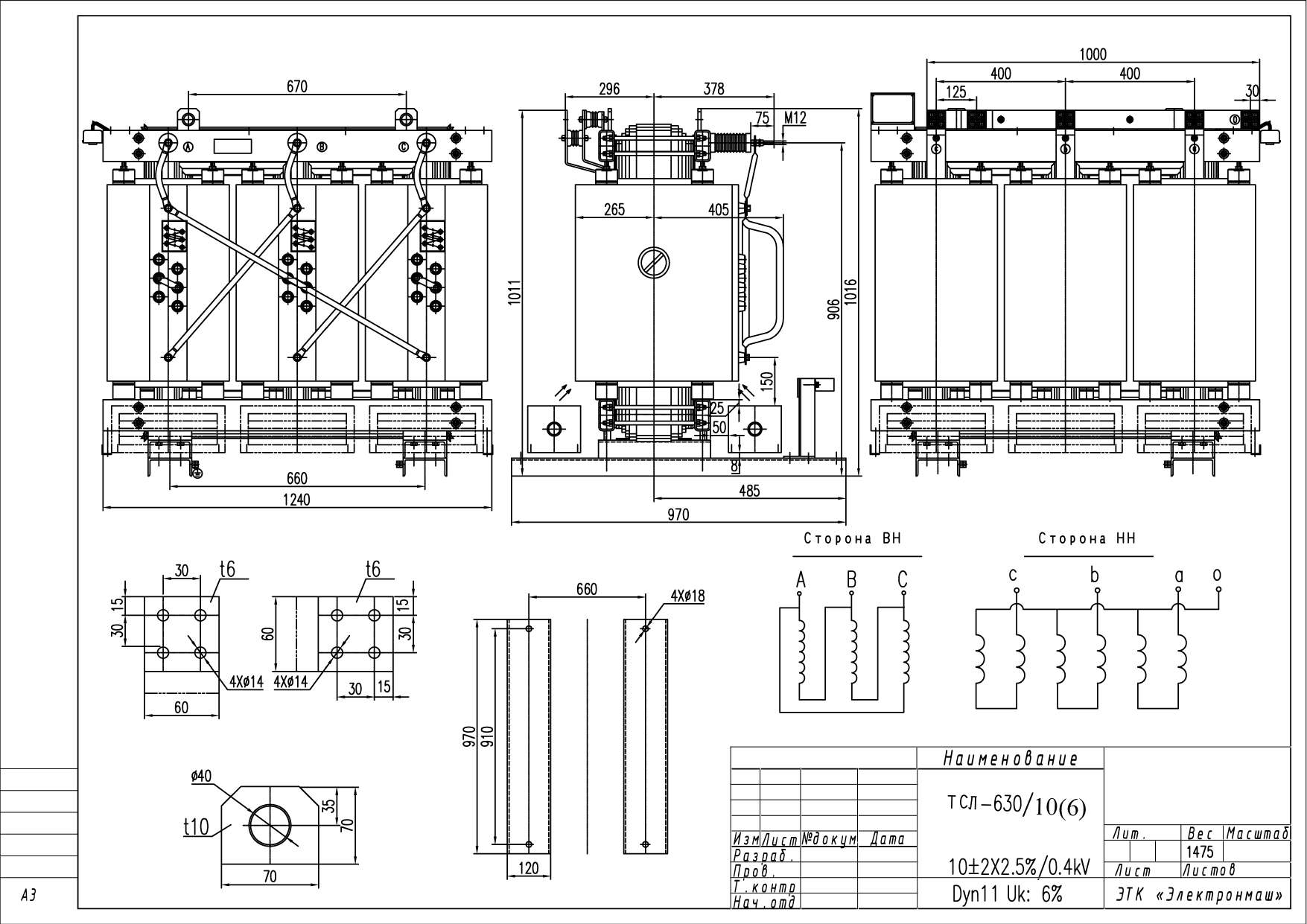

Чертеж сухого трансформатора ТСЛ 630 ква с литой изоляцией прилагается
Купить сухой трансформатор 630 ква с литой изоляцией у производителя ЭТК Электронмаш
