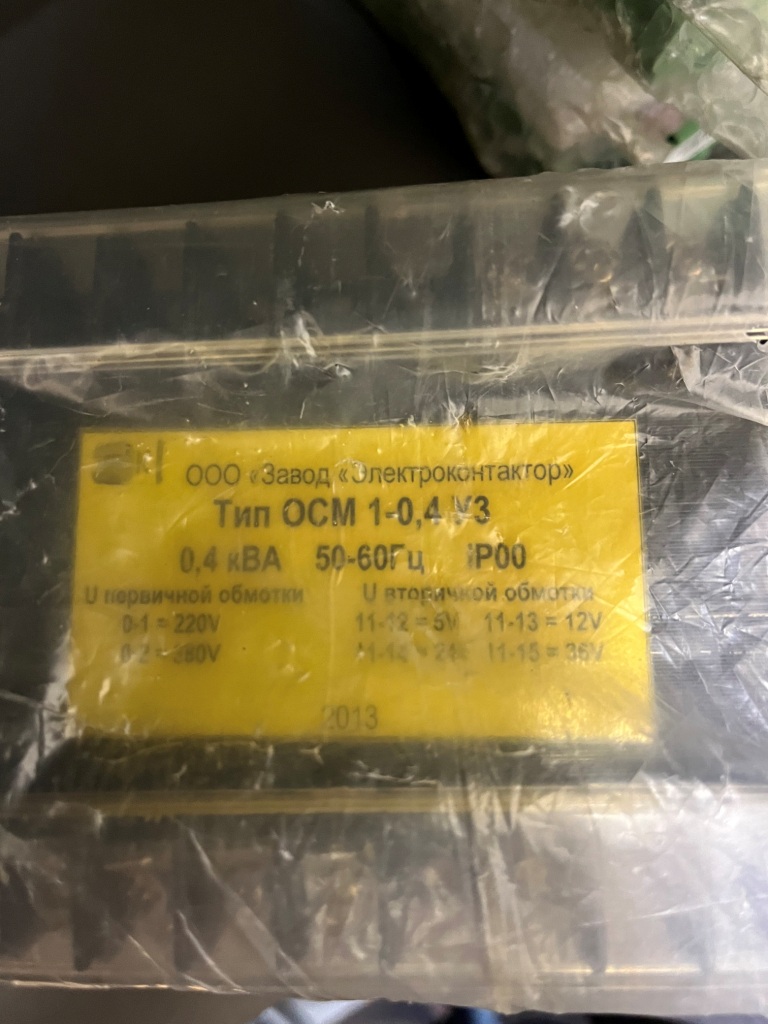

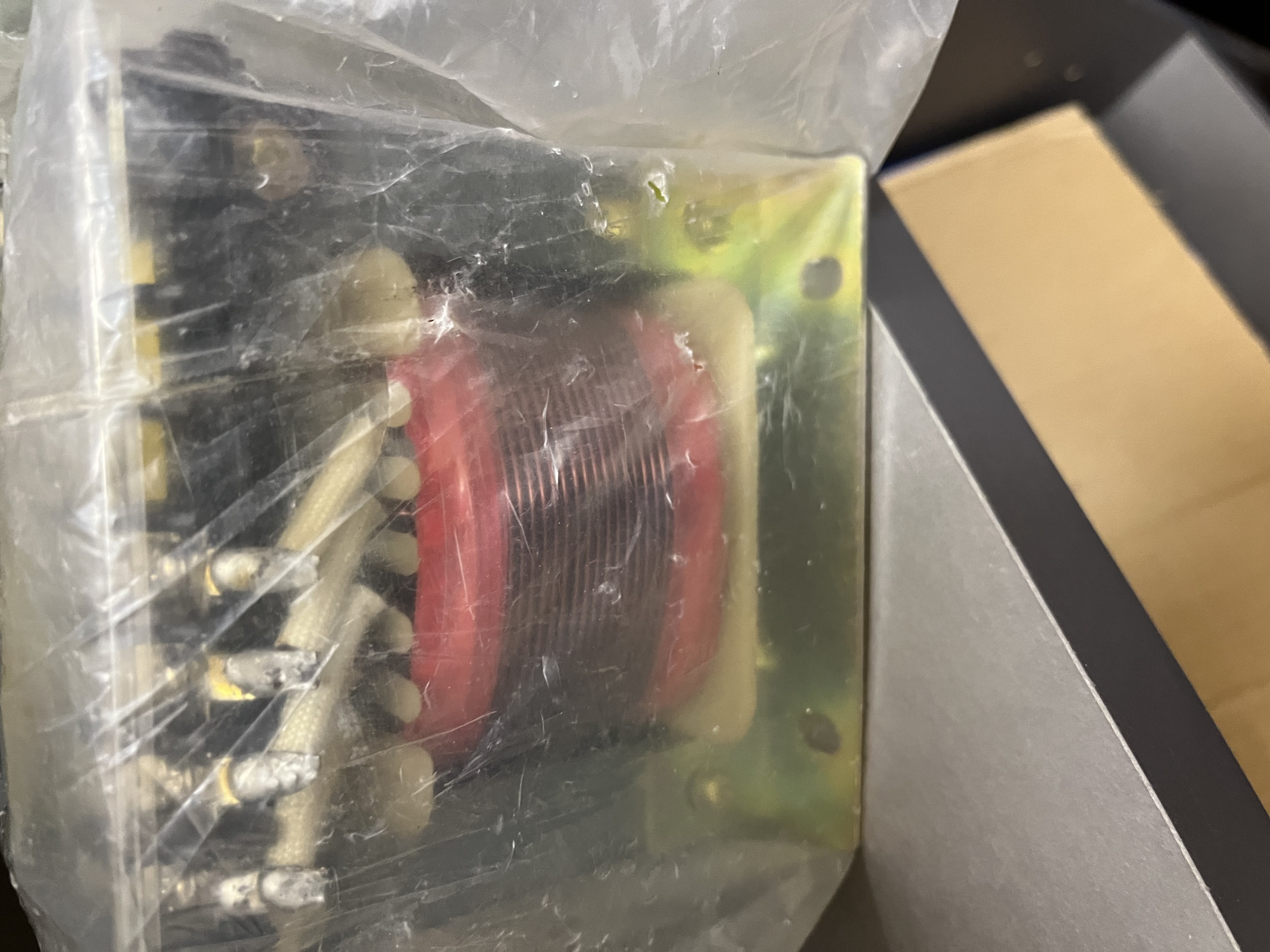

Трансформаторы серии ОСМ 1 (однофазные, сухие, многоцелевого назначения) мощностью 0,016-6,3 кВа напряжением первичной обмотки от 115 до 660 В, вторичных обмоток от 12 до 260 В, предназначены для питания цепей управления местного освещения, сигнализации и автоматики.
В условном обозначении типа ОСМ1 буквы и цифры означают:
О - однофазный
С- сухой
М - многоцелевого назначения
1 - первая модель
0,016 – 6,3 - номинальная мощность кВа
У3 - климатическое исполнение по ГОСТ 15150 -69
Трансформаторы ОСМ1 предназначены для эксплуатации в закрытых помещениях при следующих условиях:
- температура окружающей среды от —45°С до +40°С;
- среднемесячное значение относительной влажности воздуха 80% при температуре+20°С;
- высота над уровнем моря до 1000 метров.
Трансформаторы ОСМ1 одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличается только защитными покрытиями.
Трансформаторы ОСМ-1 мощностью 1,6; 2,5 и 6,3 кВА устанавливаются в горизонтальном рабочем положении, а мощностью до 1 кВА включительно - как в горизонтальном, так и рабочем положении на горизонтальной и вертикальной плоскостях.
