Описание

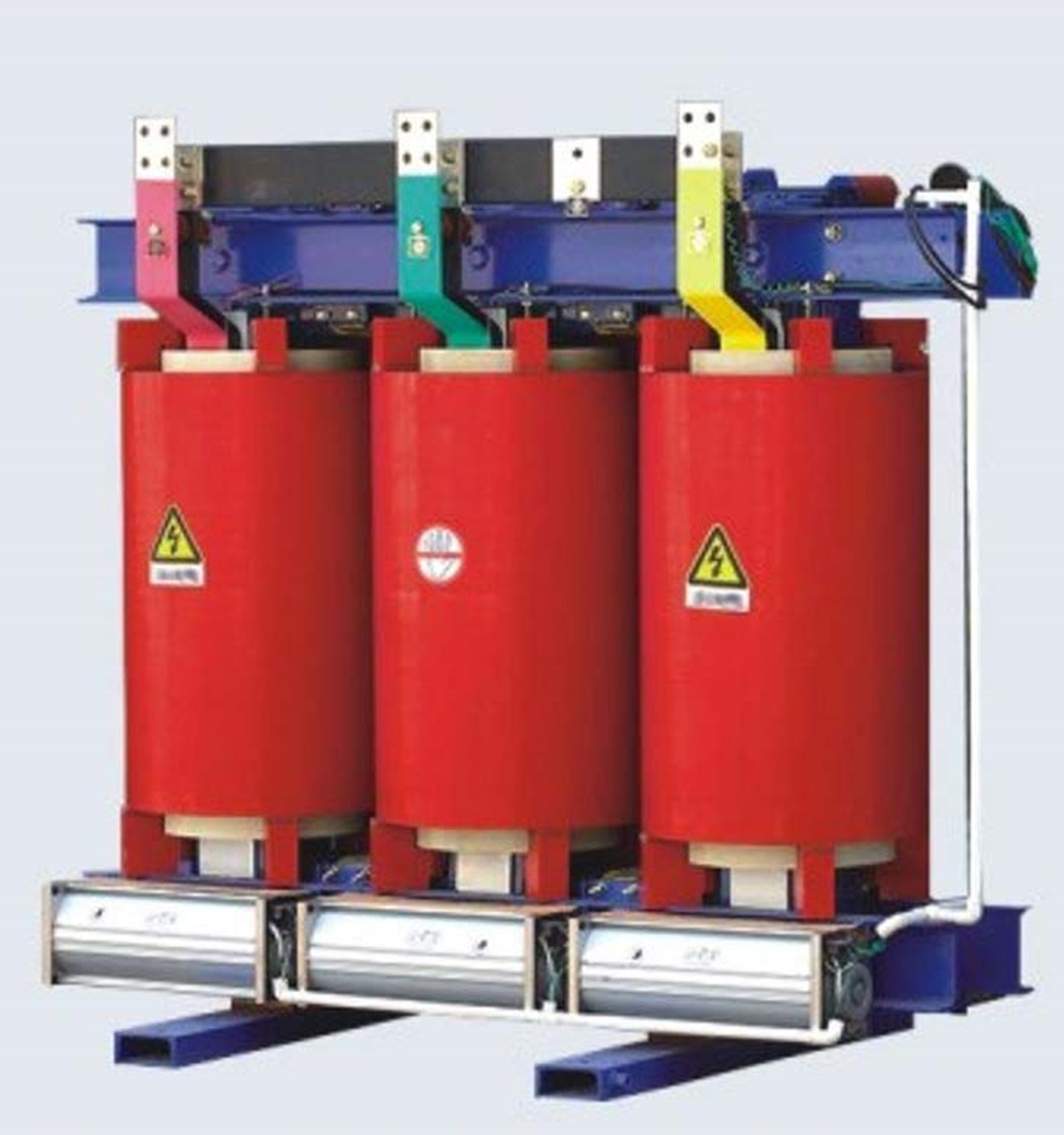

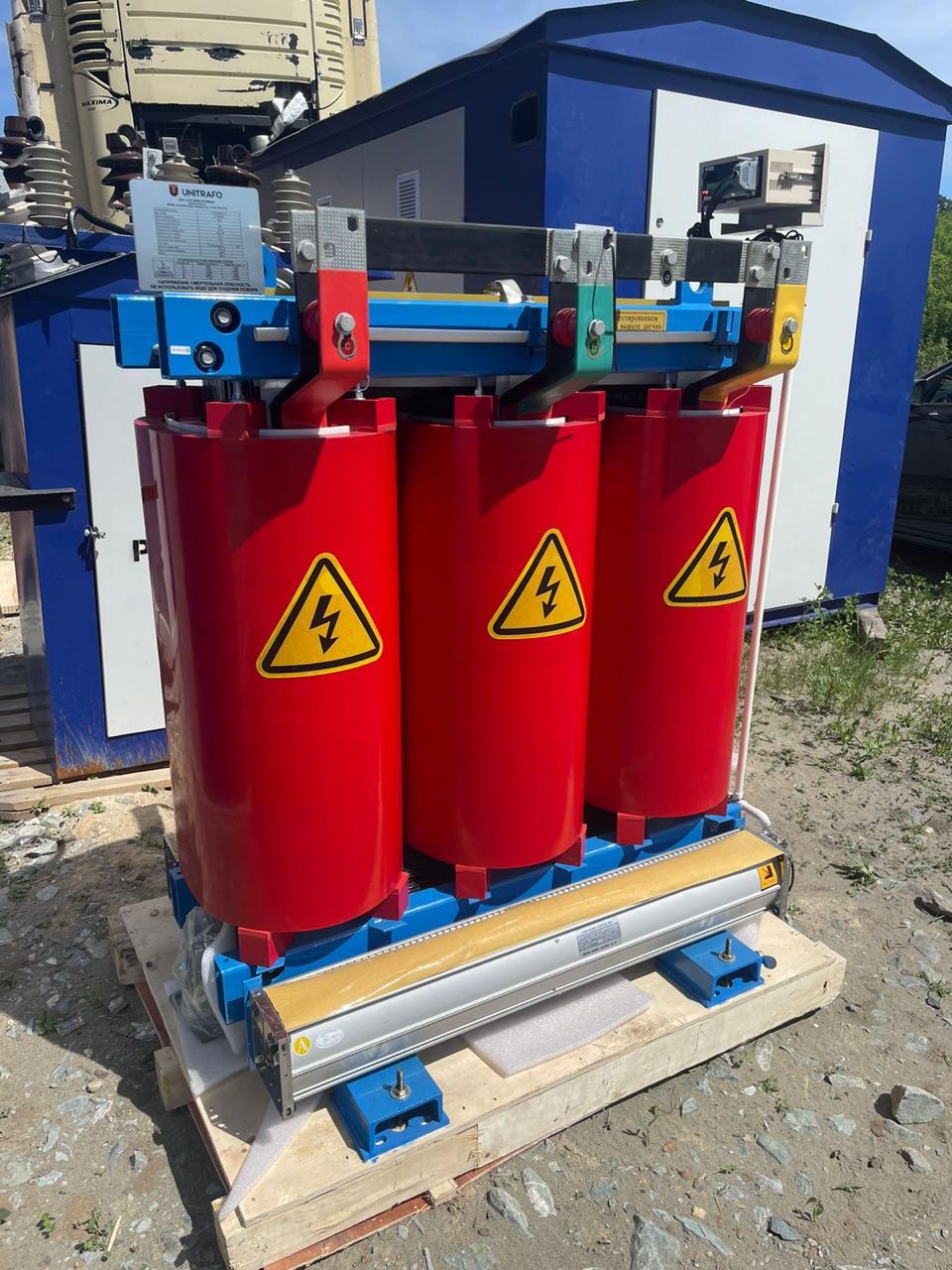

Технические характеристики сухого трансформатора ТСЛ 400/10/0,4/IP00/Dy-h11/Al с литой изоляцией.
- • Производитель: Востокэнерготранс
- • Номинальный ток обмотки (НН): 15 А
- • Концепция конструкции: Стержневой
- • Тип: Силовой
- • Вид: Трехфазный
- • Тип по назначению: Понижающий
- • Материал обмотки: Алюминий
- • Охлаждение: Воздушное AN/AF
- • Степень защиты кожуха: IP00 ГОСТ 14254-2015
- • Схема и группа соединения обмоток: Dy-h11
- • Номинальная мощность: 400 кВА
- • Номинальное высшее напряжение (ВН): 10 кВ
- • Номинальное низшее напряжение (НН): 0.4 кВ
- • Напряжение короткого замыкания Uкз ± 10%: 4 %
- • Класс пожаробезопасности: F1 ГОСТ Р 54827-2011
- • Класс нагревостойкости изоляции: F (155°C) ГОСТ 12.1.044-91
- • Климатическое исполнение: У3 или УХЛ3 ГОСТ 15150-69
- • Класс стойкости к воздействиям окружающей среды: Е2 ГОСТ 52719-2007
- • Ток lхх, ±30%:1.1 %
- • Уровень шума: 50 дВ(А)
- • Частота питающей сети: 50 Гц
- • Переключение ответвлений (ПБВ) -+2x2,5: =5 %
- • Потери холостого хода (120°C) ± 15%: 980 Вт
- • Потери короткого замыкания 120°C ± 10%: 3990 Вт
- • Колея колес: 660*810 мм
- • Номинальный ток обмотки (ВН): 38 А
- • Номинальный ток обмотки (НН): 577 А

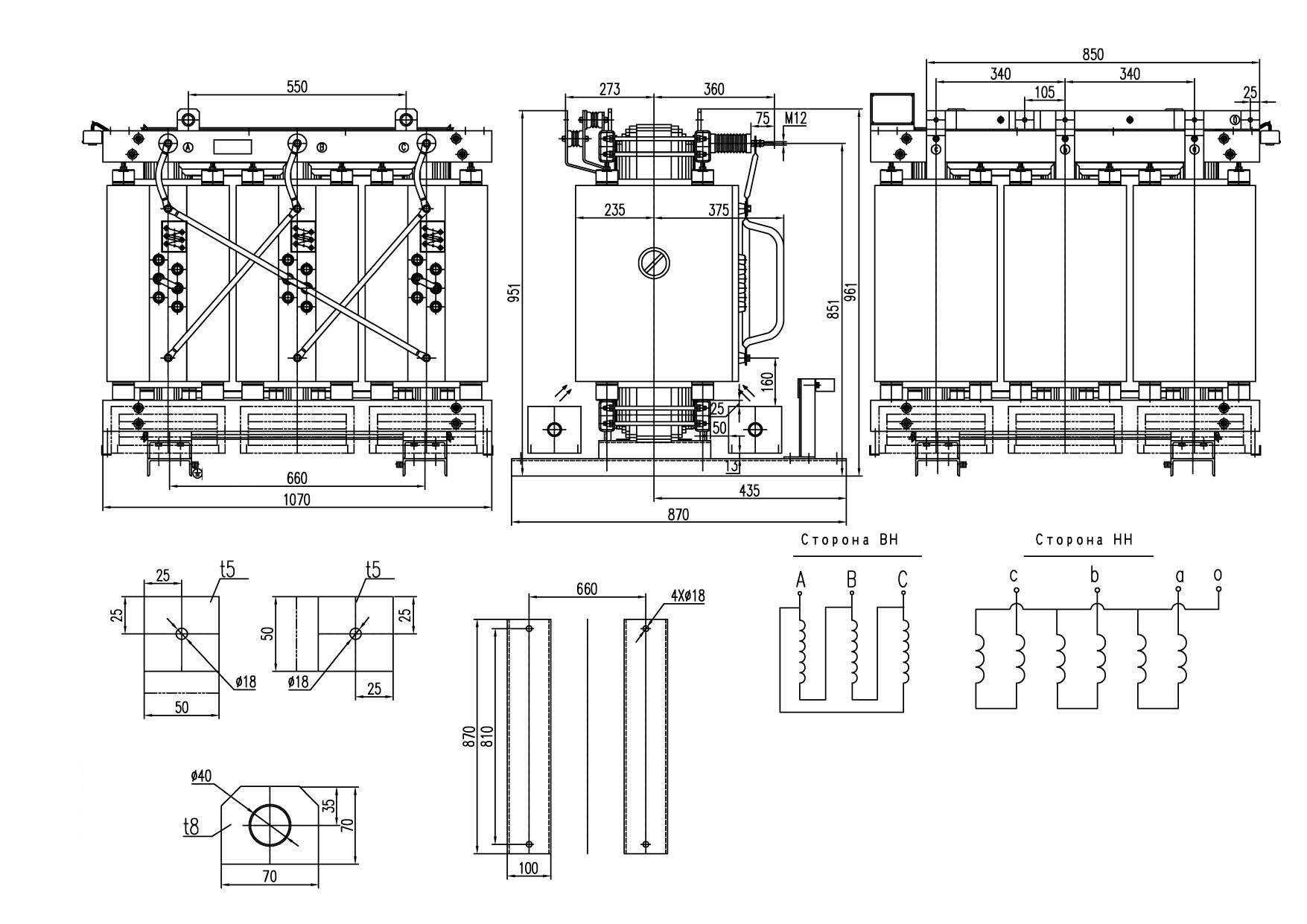

- • Габариты трансформатора: 1070*870*961 мм
- • Вес трансформатора без кожуха: 1140 кг
- • Габариты кожуха: 1450*1150*1200 мм
- • Вес трансформатора в кожухе:1240 кг
- • Страна: Россия
Типовая комплектация трансформатора ТСЛ 400/10/0,4/IP00/Dy-h11/Al
- • Трансформатор ТСЛ 400/10/0,4/IP00/Dy-h11/Al.
- • Транспортные колёса - ролики.
- • Вентиляторы 2-6 шт.
Русифицированный термоконтроллер BWDK и датчики температуры на катушки (3 шт). На заказ могут быть установлены 4 датчика ( 3 шт – на катушки + 1 шт. - на магнитопровод).
При температуре обмоток +- 100°C температурный блок включает вентиляторы. При достижении температуры обмоток +- 130°C блок цифрового контроля подает звуковой сигнал. А при достижении 150 °C блок цифрового контроля отключает трансформатор во избежание перегрева и его выхода из строя. В результате охлаждение трансформатора соответствует типу охлаждения AN/AF. Также имеется возможность ручной установки порогов температуры.
- • Паспорт на трансформатор (с заключением ОТК).
- • Руководство пользователя трансформатором.
- • Руководство пользователя термоконтроллера.
Гарантийные обязательства 60 месяцев с момента подключения. При необходимости трансформаторы комплектуются виброопорами.
