Описание
Настоящий стандарт распространяется на соединительные части сварных трубопроводов радиохимических производств (далее соединительные части), изготавливаемые из коррозионностойких сталей и сплавов и титана с условными проходами от 6 до 300 мм - угольники, тройники, кресты и переходники, работающие под избыточным до 1,6 МПа гидростатическом или вакуумметрическим давлением при температуре от минус 200 С до плюс 450 С.
Стандарт устанавливает типы и основные размеры соединительных частей, а так же технические требования к ним.
По совместному решению проектной (конструкторской) организации, заказчика и предприятия - изготовителя, согласованному с органами Государственного надзора, допускается применение соединительных частей для систем обращения с радиоактивными отходами атомных энергетических установок.
Чертежи соединительных частей должны разрабатываться конструктором и входить в состав рабочей конструкторской документации изделия.
Классификация и размеры

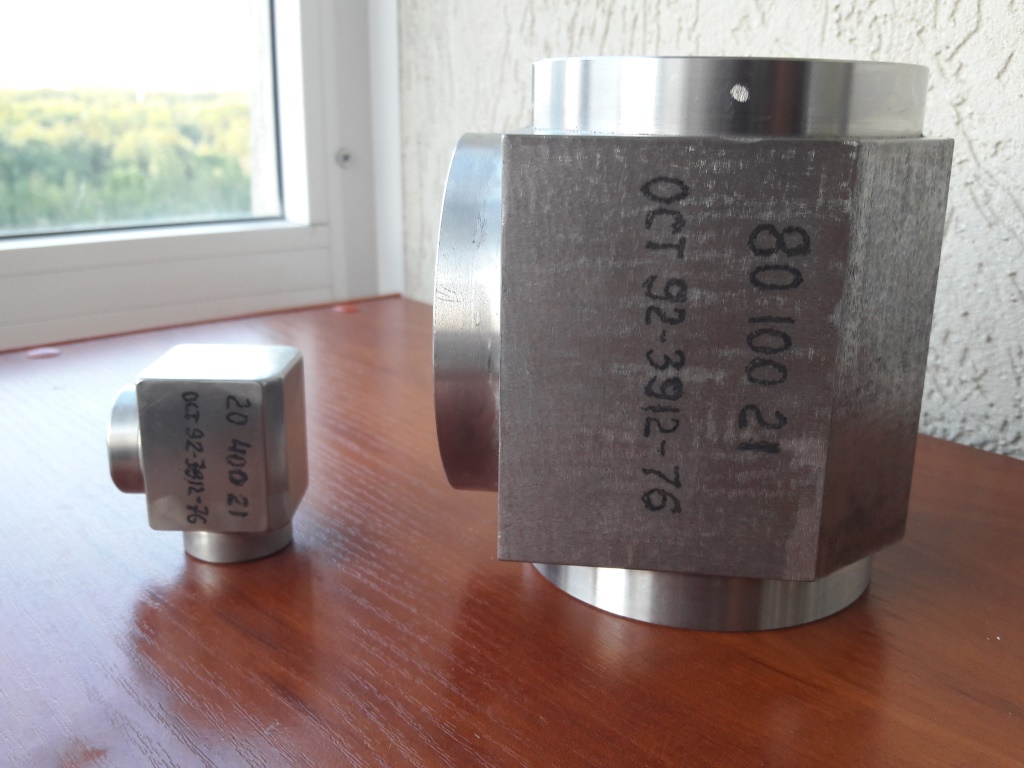

В зависимости от назначения, соединительные части подразделяются на типы:
- угольник равнопроходный,
- тройник равнопроходный,
- тройник переходной,
- тройник с развилкой
- крест равнопроходный,
- крест переходной,
- переходник конусный,
- переходник эксцентричный.
