Описание

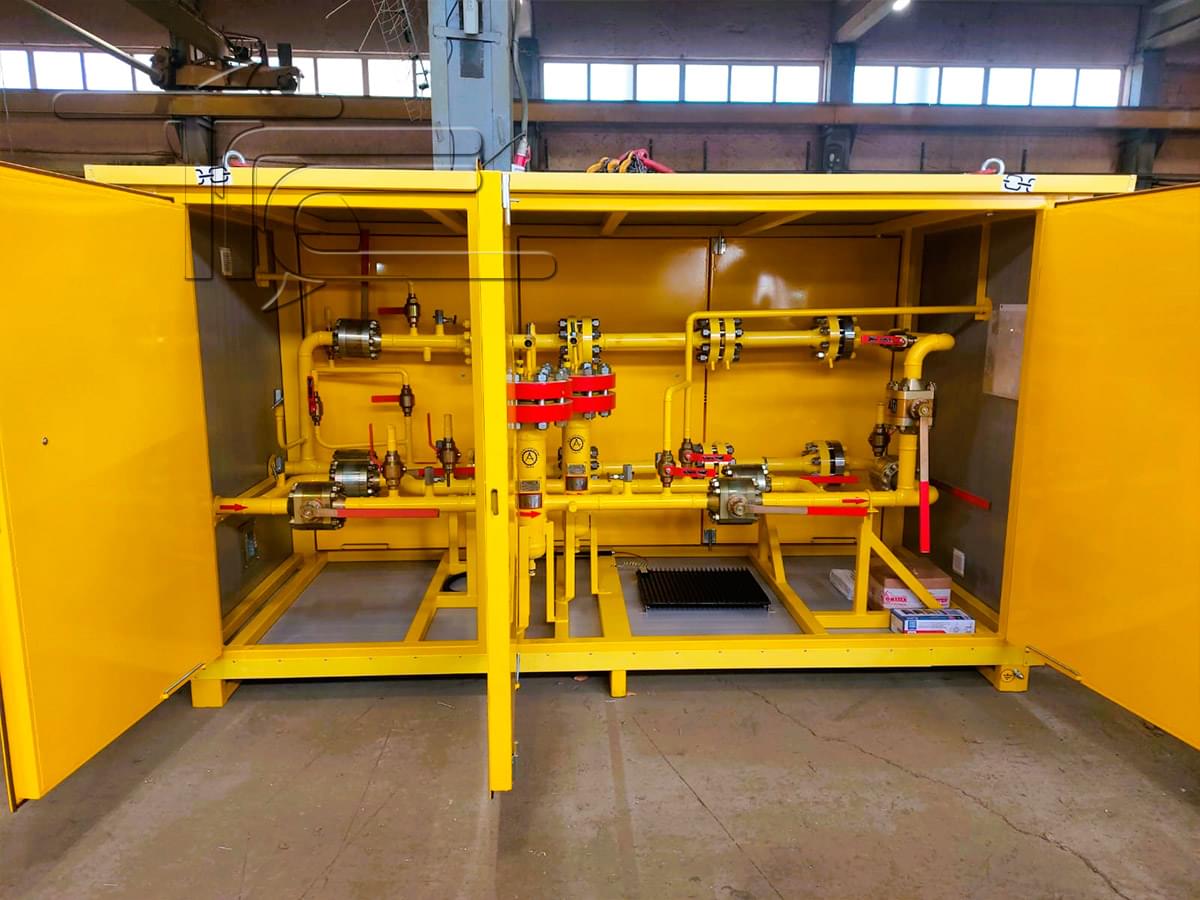

Шкафной узел учета расхода газа ШУУРГ-2-10000-20,0-УХЛ
Предназначен для очистки газа от механических примесей и капельной влаги, коммерческого учета расхода газа перед поставкой газа потребителям.

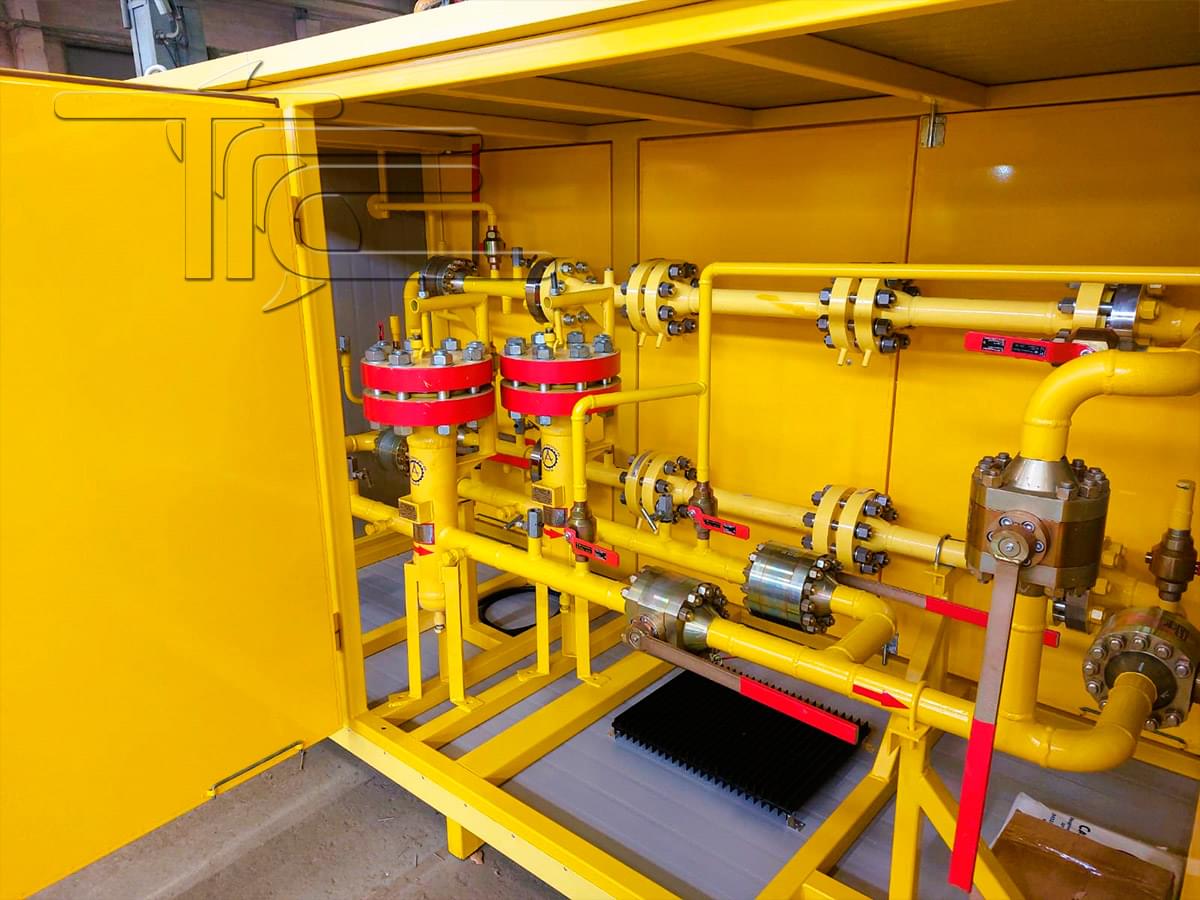

ШУУРГ-2-10000-УХЛ в следующей комплектации:
- • Узел очистки. Фильтр газовый ФГ-50/200-200-0,04-2-ХЛ1 DN50 PN20,0 МПа. Основная и резервная ветка;
- • Узел учета. Расходомер "Турбулентность Дон" UFG-F-050 25,0 МПа. Основная и резервная ветка;

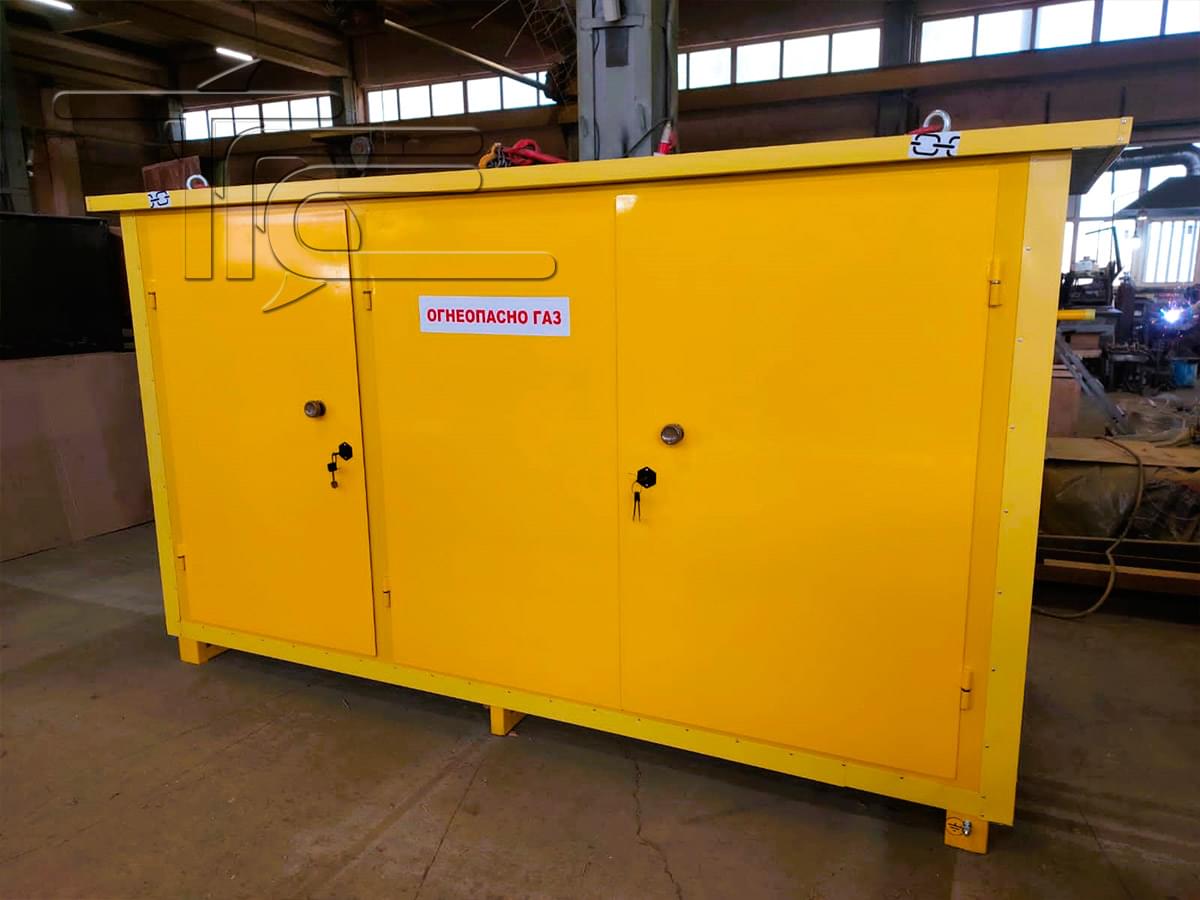

ШУУРГ выполнен в шкафном исполнении на цельносварной утепленной раме с ограждением из сэндвич-панелей 100 мм. Обогрев выполнен взрывозащищенным электронагревателем.
Изделие поставляется в состоянии повышенной заводской готовности и монтируется в месте эксплуатации без применения огневых работ.
Класс взрывоопасной зоны:
- исполнение ШУУРГ допускает его размещение в зоне В-1г.
- класс взрывоопасной зоны внутри ШУУРГ – В-1а.
Климатическое исполнение ШУУРГ - УХЛ1 согласно ГОСТ 15150-69, автоматическое поддержание температуры внутри ШУУРГ не ниже +5 °С.
Масса ШУУРГ, кг, ориентировочно, не более ………………… 1500,0
ШУУРГ спроектирован на:
Давление на входе PNвх = 7,5...18,4 МПа
Расход Q = 279...10000 нм3/ч
Условия поставки: Предоплата 70% / 30% по уведомлению о готовности к отгрузке.
Срок поставки: до 120 дней.
Доставка товара осуществляется силами Траспортной Компании, за счет Покупателя.
