Описание
НАЗНАЧЕНИЕ

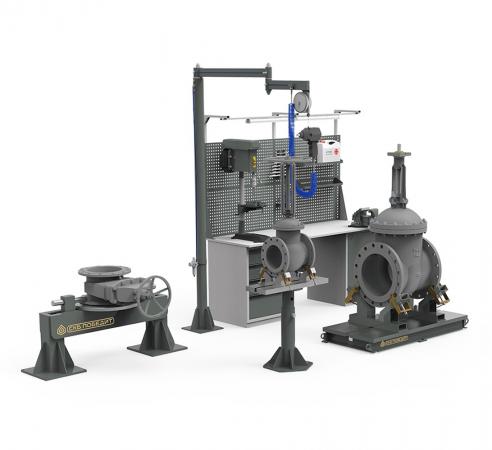

Рабочее место предназначено для разборки, сборки и предварительных испытаний запорной и регулирующей арматуры с номинальным диаметром DN 15-600 мм.
КОМПЛЕКТАЦИЯ
- верстак с перфорированным экраном, сверлильным станком, тисками, набором инструментов и средствами первой помощи;
- стенд для разборки и сборки арматуры DN 15-300 мм;
- стенд для разборки и сборки арматуры DN 350-600 мм;
- стойка с поворотной ломающейся стрелой, талью балансиром и гайковертами различной мощности;
- стенд для предварительных пневматических испытаний арматуры давлением 0,6 МПа.
УСЛОВНЫЕ ПРОХОДЫ РАЗБИРАЕМОЙ И СОБИРАЕМОЙ ТРУБОПРОВОДНОЙ АРМАТУРЫ
- клиновые задвижки (ЗКЛ) DN 50-600 мм;
- запорные вентили DN 15-600 мм;
- краны шаровые DN 15-600 мм;
- клапаны отсечные DN у 20-600 мм.
ДОСТОИНСТВА
- удобство установки и закрепления арматуры в стенде;
- благодаря наличию пневмоинструмента исключен ручной труд при работе с крепежными деталями.
ТЕХНОЛОГИЧЕСКАЯ ОПЕРАЦИЯ
Разборка - разборка и дефектация трубопроводной арматуры, выполнение работ по доработке подгонке, восстановлению деталей арматуры.
Сборка - раскладка деталей арматуры и их подготовка перед сборкой, установка деталей и сборка арматуры.
