Описание
Производительность
До 240 кубометров в час
Наибольшая крупность куска породы
400 мм
Перфорация верхний ярус 09Г2С - 20 мм
2000х6000 мм

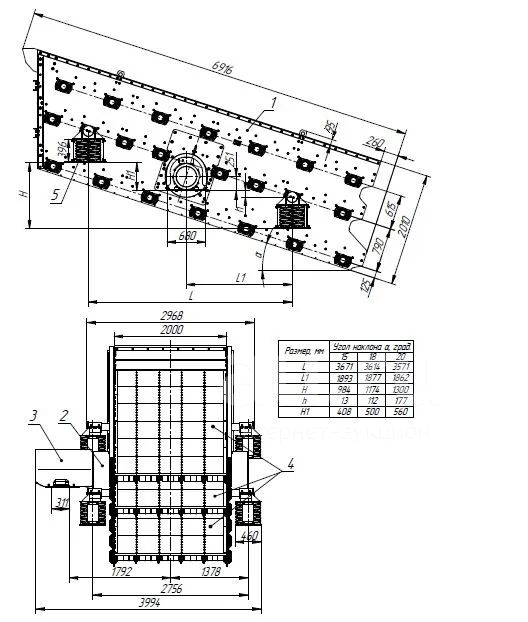

Длина общая грохота
7000 мм
Высота грохота
2100 мм
Ширина грохота
2968 мм

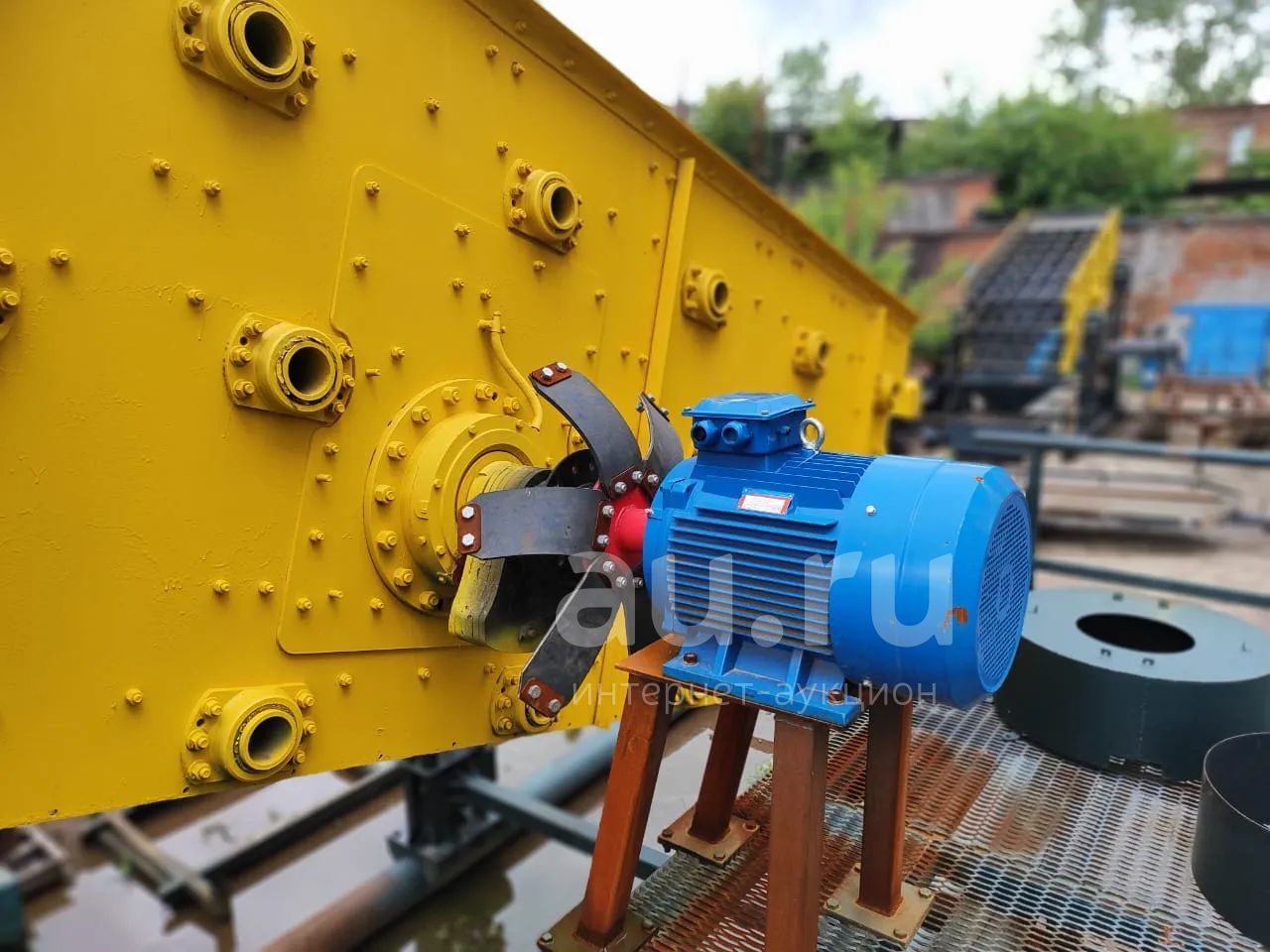

Потребляющая мощность
30 кВт
Количество пружин диаметром 150 мм
16 шт
Число ярусов
3 яруса
Угол наклона грохота
10-25 градусов
Масса грохота в сборе с ситами
10 200 кг

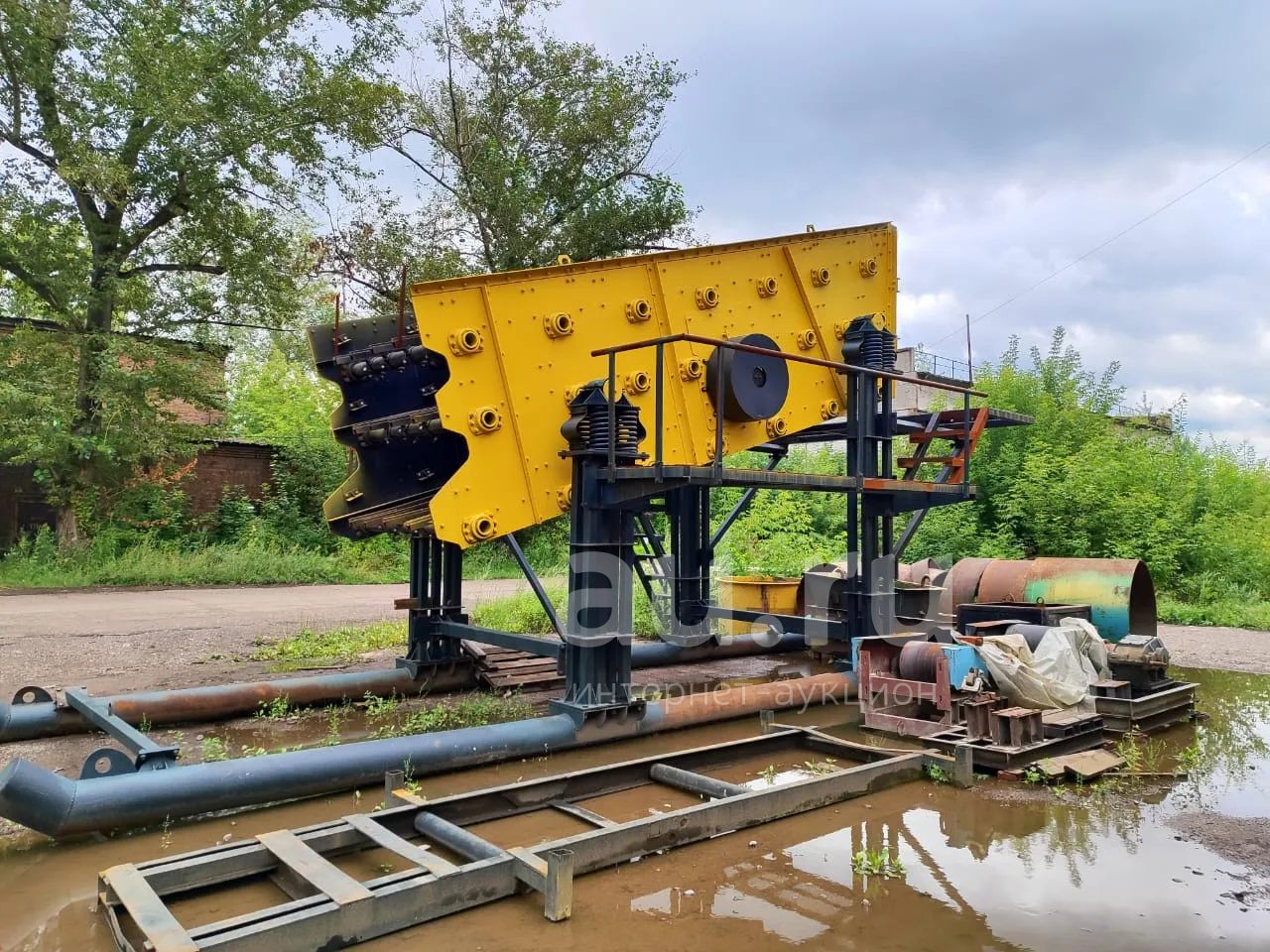

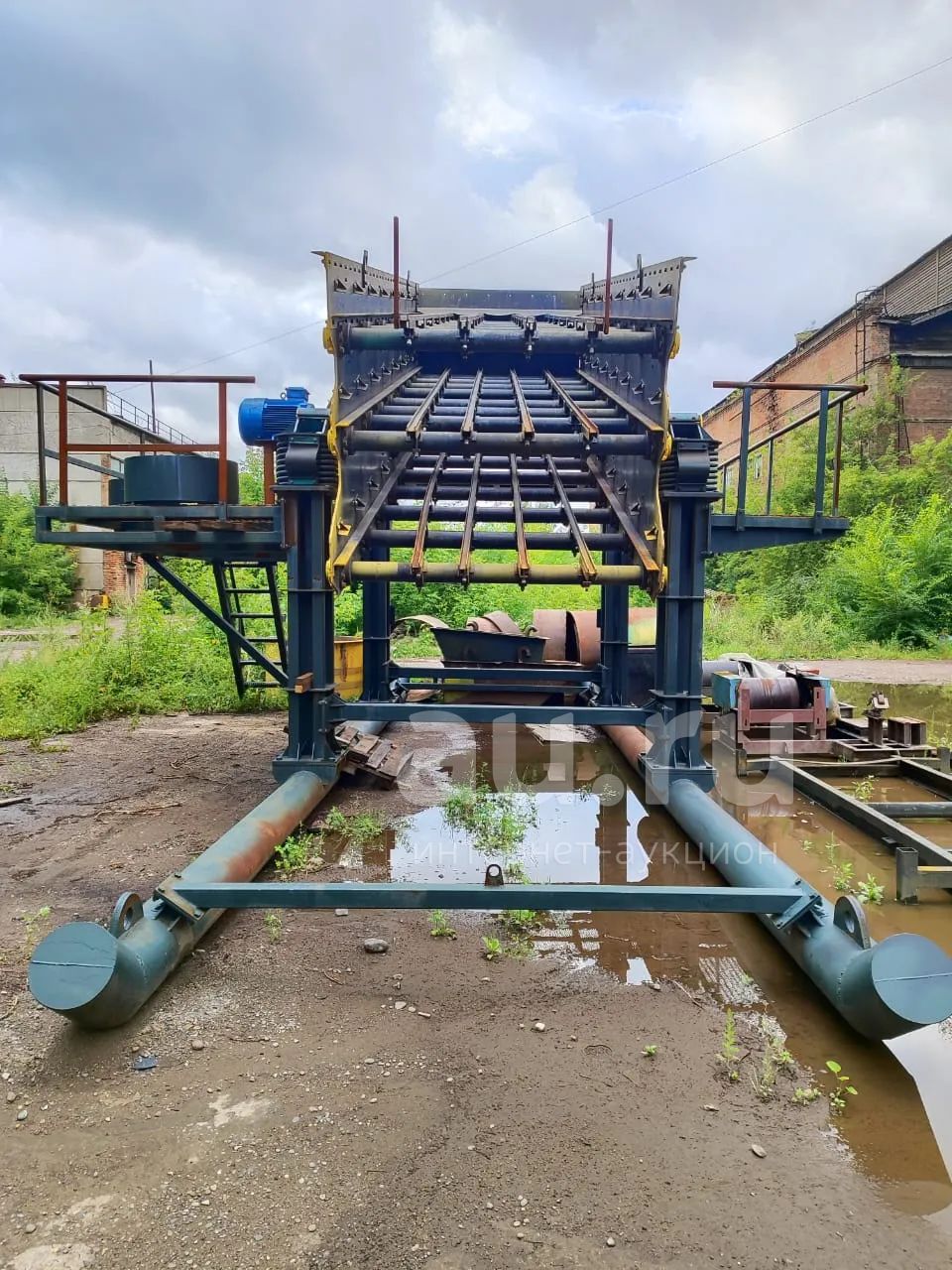

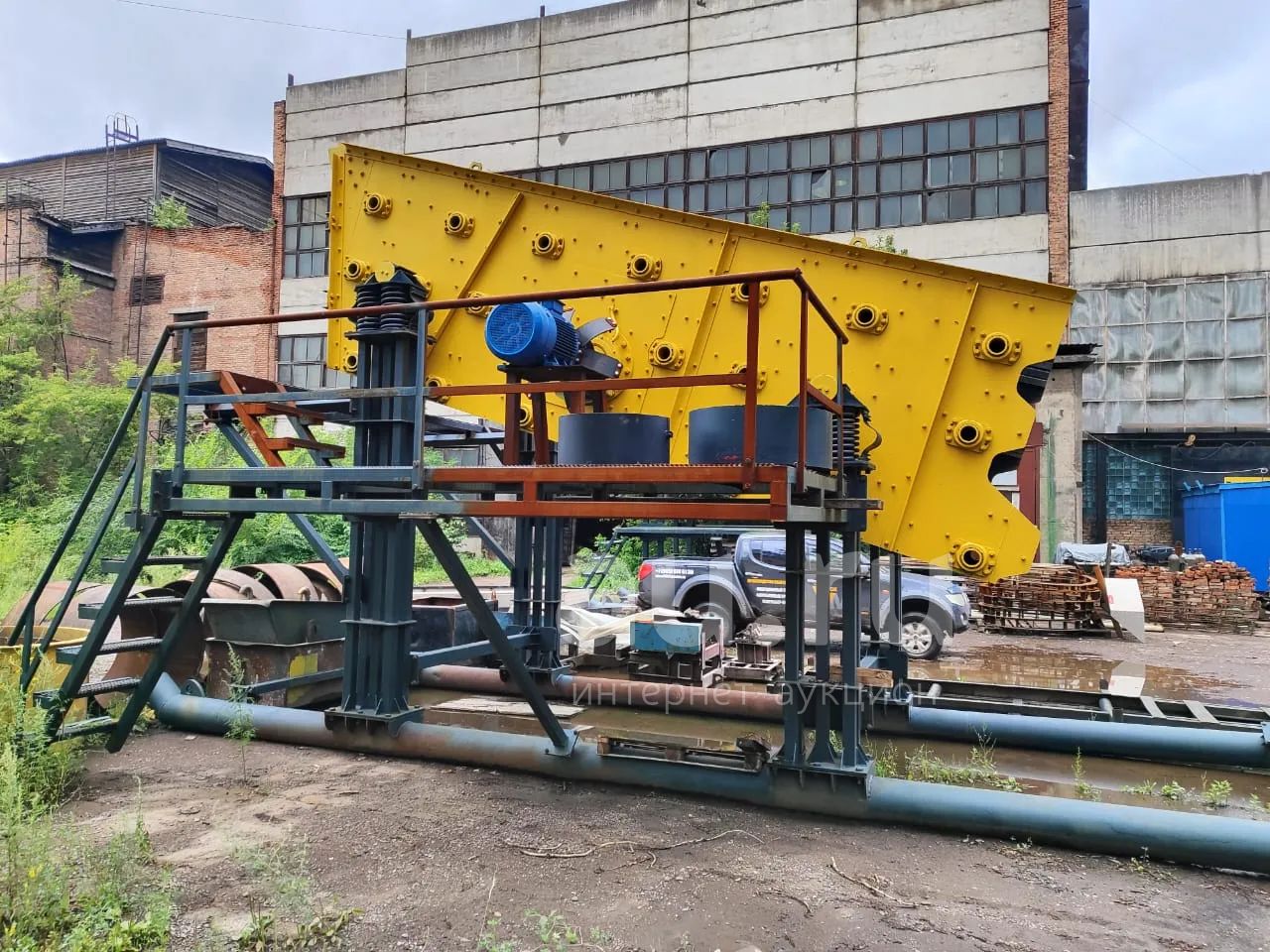

Рама грохота с бункером завалочным и приемным
Длина рамы
10 000 мм
Ширина рамы
2 900 мм
Стойки рамы поддержки грохота высота
1 800 мм
Полозья рамы 10х270 мм
10 000 мм
Завалочный бункер с орошением S-10 мм 09Г2С
3800 х1600 мм 6 кубометров
Орошение d-159 мм – 6 рядов над грохотом с форсунками 20 мм
40 метров
Орошение бункера завалочного d- 159 мм форсунки 20-76 мм
8 метров
Распределитель воды входной диаметр
250 мм ( 1000 кубометров в час)
Краны шаровые d – 159 мм
3 шт
Краны шаровые d -76 мм
2 шт
Приемный бункер с выходом на шлюз S- 10 мм
2100х7000 мм
Масса
9 300 кг
Шлюз приемный на раме:
Длина S – 10 мм
8 000 мм
Ширина
2 000 мм
Высота
500 мм
Рифли S -5 мм
50 мм высота \ шаг 70 мм
Крышки под замок S-5 мм
Масса
5 400 кг
Насос 1Д630-90а :
Мощность электродвигателя
55кВт
Количество оборотов двигателя
1 000 кВт
Количество кубометров в час
470 кубометров в час
Комплект для подключения к оросительной системе грохота
Масса насоса в сборе
2 700 кг
Дизельный генератор ТСС АД 100
Двигатель Doosan P086TI
122 кВт
Генератор AZIMUT Z274G
120 кВт
Контроллер HGM6120
Расход топлива 80 % загрузки
35 литров в час
Вес в сборе
1900 кг
