Описание

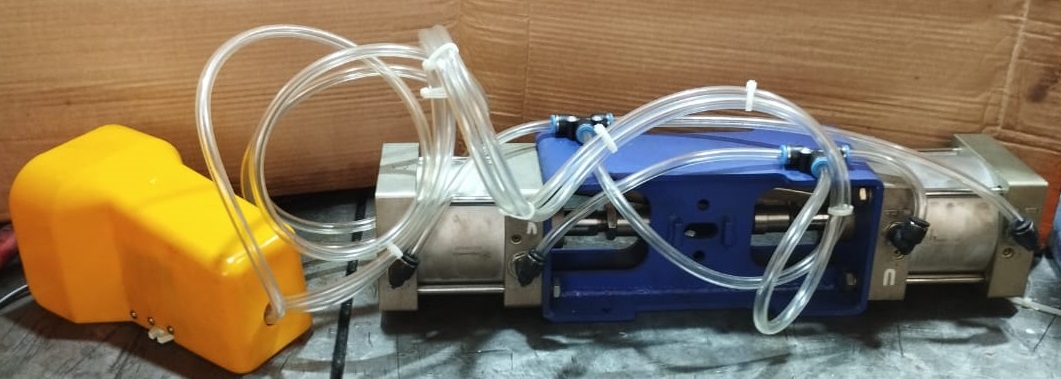

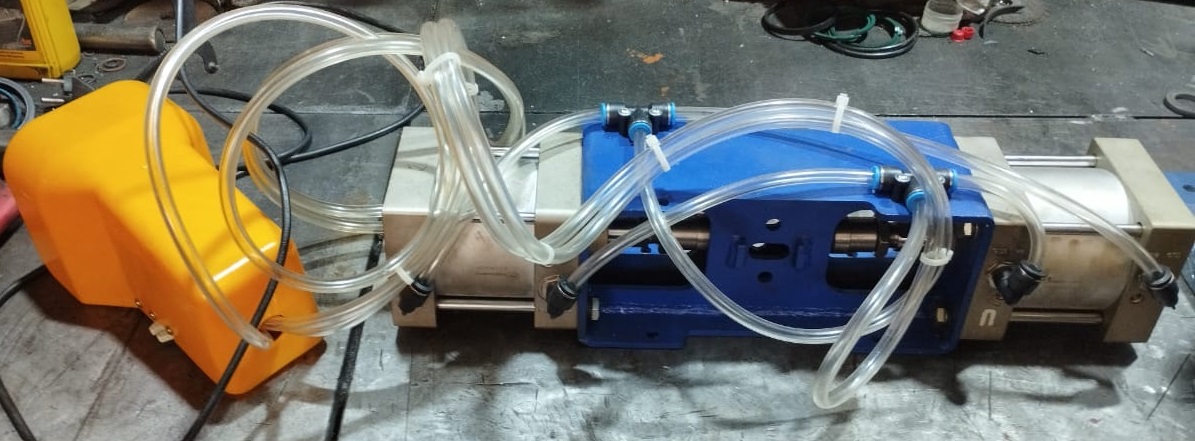

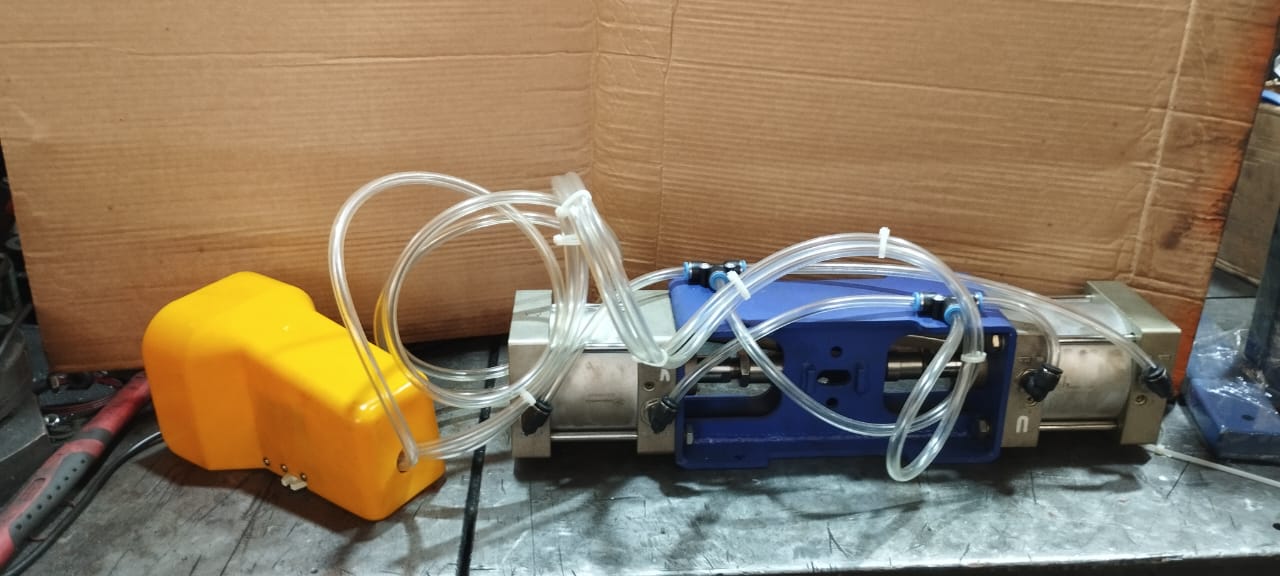

Пневматический пробивной станок предназначен для пробоя сквозного отверстия под саморез или другой крепёж в тонкостенных стальных трубах. Пробивка отверстия происходит одновременно с 2-х сторон трубы. Во время пробивки по краю каждого отверстия создается небольшое углубление, служащее в дальнейшем потаем под шляпку самореза. Станок предназначен для работы с трубами из углеродистой стали, в том числе с хромированным покрытием. Станок имеет максимально компактные размеры. Крепежные проушины позволяют закрепить его в любом месте производственной линии. В зоне положения заготовки имеются дополнительные отверстия, предназначенные для выставления упоров заготовки.
В комплекте 2 втулки на выбор. Максимальный размер трубы 40х40.
Максимальная толщина пробивки стали, мм 1,5
Возможные формы пробиваемой заготовки круг, прямоугольник, овал
Количество пневмоцилиндров 2
Совокупное усилие пневмоцилиндров, кг 1280 (при 8 атм.), 1600 (при 10 атм.)
Рабочий ход штока, мм 25
Диаметр пробиваемого отверстия, мм 4,5
Способ управления Пневмопедаль
Расчетная производительность за 8 часов до 2700 циклов
