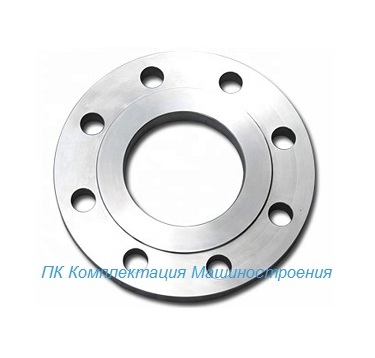

Стальные плоские фланцы ГОСТ 33259-2015 тип 01 производства ООО ПК "Комплектация Машиностроения" отличаются от остальных именно способом крепления, который предполагает приваривание к задней поверхности трубы. Как правило, диаметр, которым обладают фланцы плоские должен превышать величину диаметра трубы снаружи. Так как герметичность — важнейшая характеристика трубопровода, именно от фланцев зависит качество всей конструкции, ведь они скрепляют одну его часть с другой. Одной из важных особенностей является условное давление, которое может выдержать фланцевое соединение.

Показатели по давлению зависят от геометрических размеров фланца и исполнения уплотнительной поверхности. Фланец стальной плоский приварной (ГОСТ 33259-2015 тип 01) и фланец стальной плоский свободный на приварном кольце (ГОСТ 33259-2015 тип 02) выдерживают давление до 25 кгс/см2 , а фланец стальной приварной встык (ГОСТ 33259-2015 тип 11, тип 21) выдерживает давление до 200 кгс/см2.

Данный показатель может выражаться в различных единицах измерения: кгс/см2, МПа, атм., бар. единицой измерения при производстве и обозначении фланцев является кгс/см2.

Виды исполнения фланцев

В соответствии с требованиями ГОСТ 33259-2015 существует девять исполнений поверхности фланца. Для свободного фланца различные исполнения возможны только у приварного кольца. Поэтому при подборе ответных фланцев трубопроводной арматуры, кроме условных прохода и давления, необходимо указывать исполнение уплотнительной поверхности.

При условных давлениях Ру свыше 2,5 МПа ( 25кгс/см2) для обеспечения большей герметичности системы чаще используются исполнения уплотнительной поверхности фланца А, В, Е, F, С, D, К, L, М.

Плоские фланцы различных исполнений между собой соединяющихся следующим образом:

Исполнение В (с соединительным выступом) с исполнением В,

Исполнение Е (с выступом) с исполнением F (с впадиной);

Исполнение С (с шипом) с исполнением D (с пазом);

Исполнение К  (под линзовую прокладку) с исполнением К;

Исполнение F (под прокладку овального сечения) с исполнением F;

Исполнение L (с шипом) с исполнением M (с пазом) с обязательным использованием фторопластовой прокладки.Фланцевая продукция ООО ПК КомплектМаш применяется в Белгородской области, Пензенской области, Саратовской области, Самарской области, в Москве и Московской области, в Татарстане и т д.

Цена: 100.00 руб.
