Описание

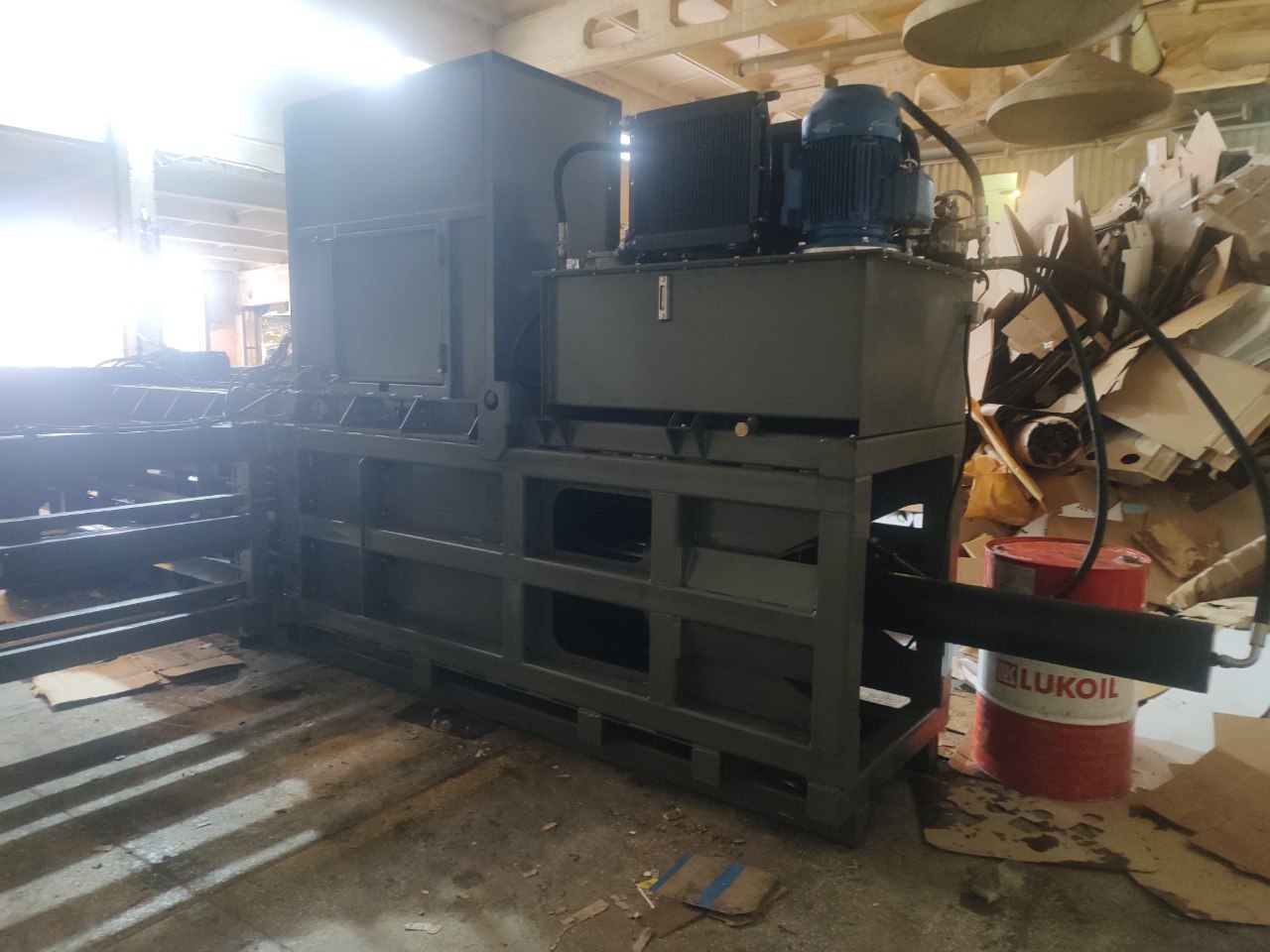

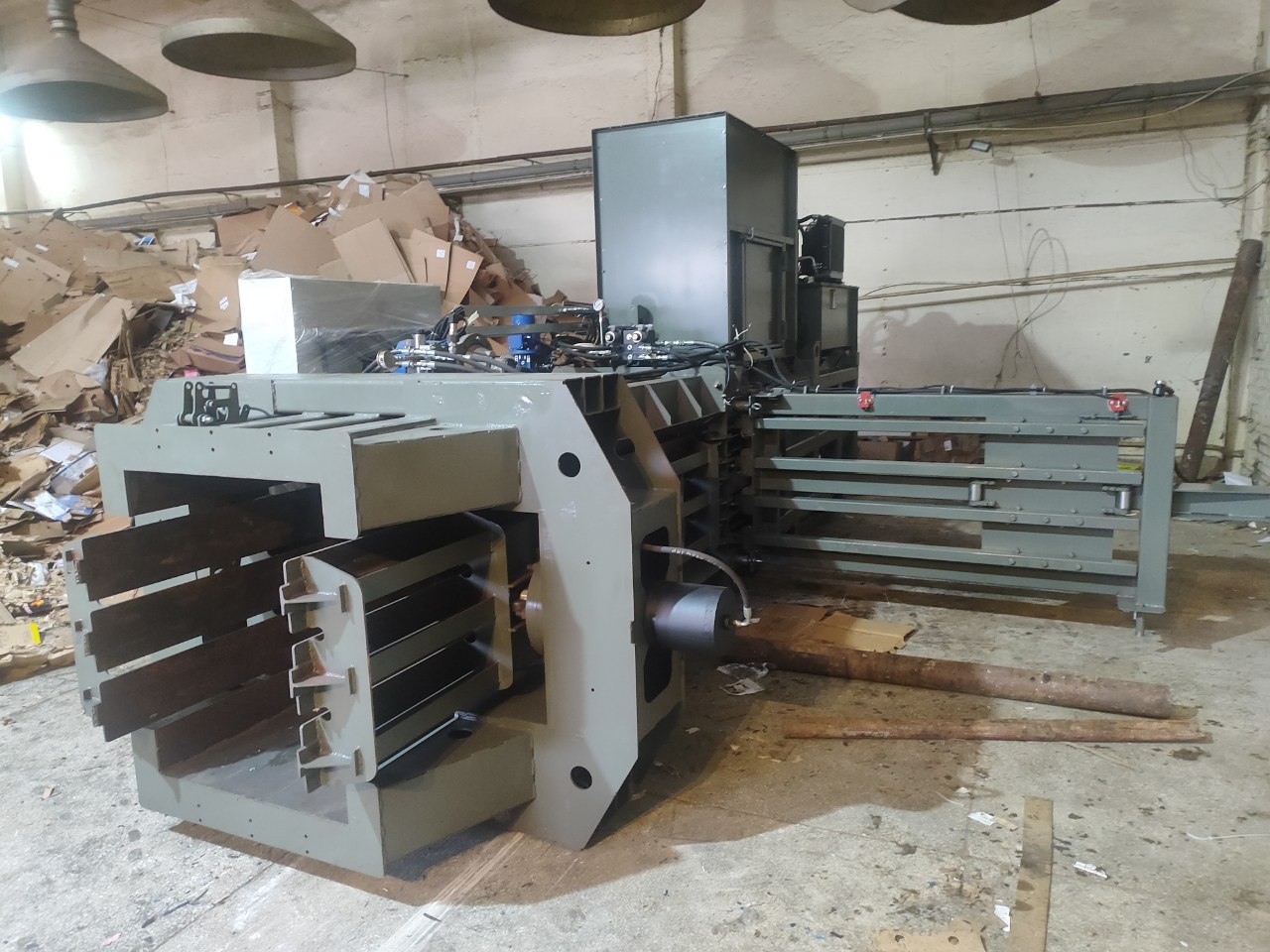

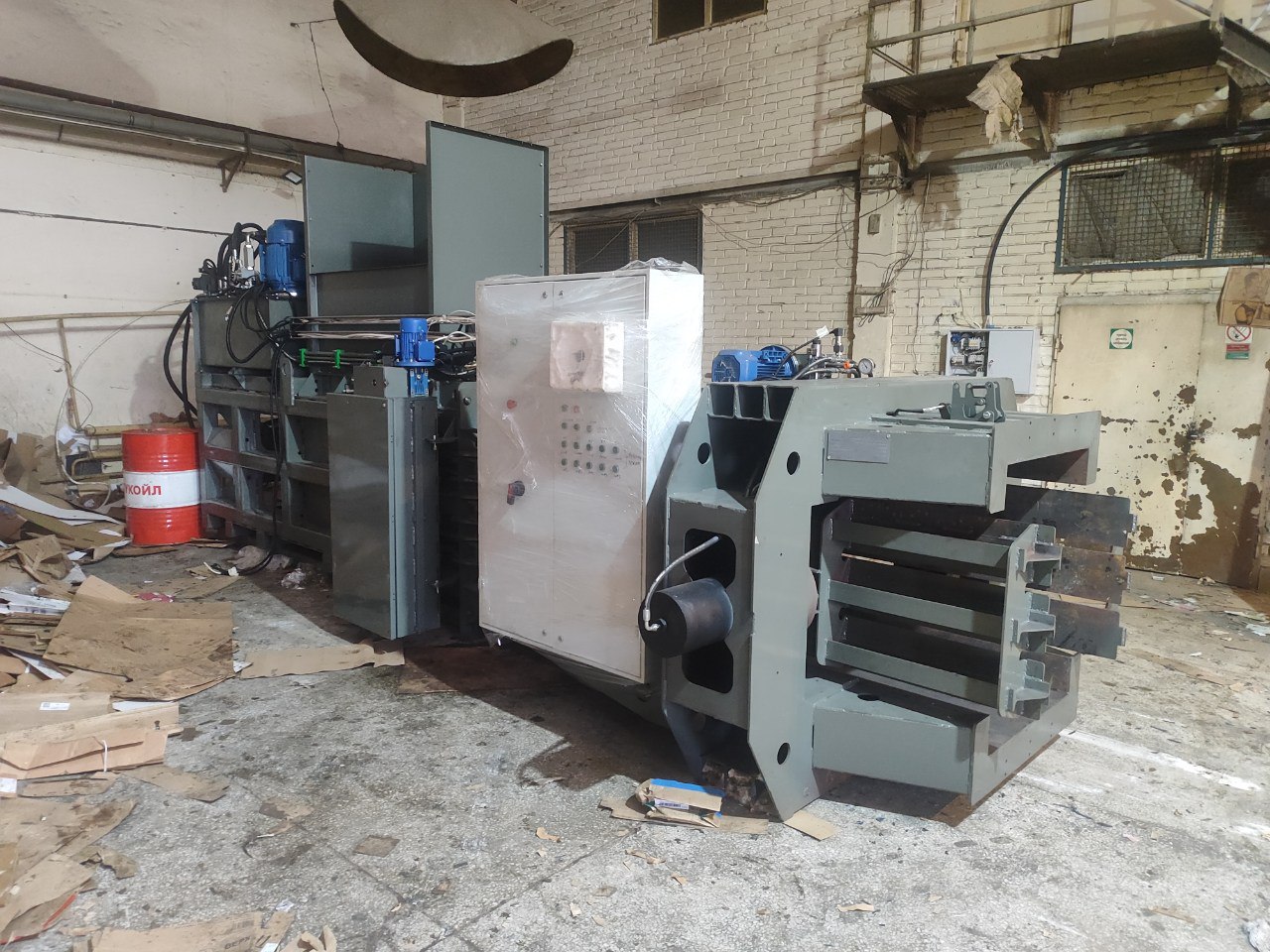

Канальный пресс Кубер-80ГА предназначен для прессования и брикетирования вторичных ресурсов (ПЭТ, ПНД, ПВД, картон, бумага, алюминиевые банки, текстиль) и представляет собой горизонтальную прессовальную машину непрерывного действия, с гидравлическим приводом, с верхней загрузкой исходного материала. Пресс оборудован автономной системой электроуправления, выполненный на базе программируемого контроллера. Взаимодействие пресса с оператором осуществляется через 10-ти дюймовую цветную сенсорную панель, а также кнопочную панель запуска команд, разделённою на 3 зоны, которые соответствуют режимам работы. Сенсорная панель полностью на русском языке.
Пресс имеет три основных режима управления; полностью автоматический (для непрерывной загрузки сырья и максимальной производительности), полуавтоматический (работа с прерывающейся загрузкой сырья или ручной загрузкой), наладочный (ручное управление всеми органами без функций автоматики).

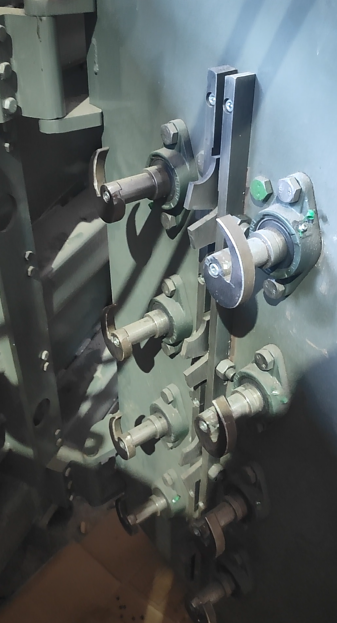

Автоматическую обвязку кип обеспечивает механизм подачи и скручивания проволоки, который состоит из узла ввода протяжных игл и узла обвязки/обрубки проволоки.
ПРИНЦИП РАБОТЫ автоматического пресса

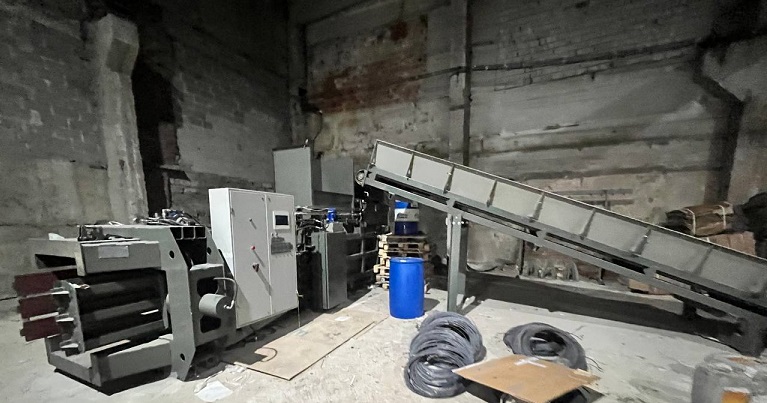

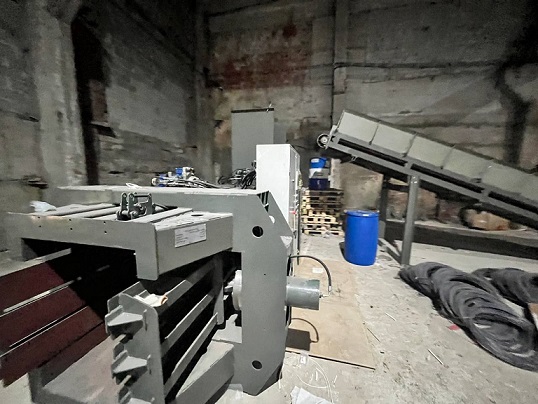

Загрузка пресса осуществляется с помощью питающего конвейера через загрузочный бункер, расположенный непосредственно над камерой прессования. Ручная загрузка так же возможна. Встроенный фотоэлемент контролирует уровень загрузки бункера и дает команду на старт цикла прессования. Прессование материала осуществляется прижимной плитой, установленной на тележке с высокопрочными роликами и приводимой в действие гидравлическим цилиндром. Цифровой счетчик непрерывно измеряет длину формирующейся кипы, при достижении заданного значения происходит автоматическая обвязка готовой кипы. Далее описанные циклы повторяются, позволяя создавать непрерывный поток спрессованных кип сырья.
Технические характеристики:
Рабочее усилие, тонн 80
Габариты пресса, мм 3300(В, с учетом бункера) х 5500(Ш) x 8500(Д)
Габариты кипы, мм 1150(В) х 1000(Ш) х 800-1800(Д, регулируемая)
Масса кипы по макулатуре, кг 510-600
Тип обвязки Автоматическая, горизонтальная
Материал обвязки Проволока стальная отожженная 3…4мм
Размер загрузочного окна по бункеру, мм 1400 х 1000
Размер загрузочного окна по верхней плоскости, мм 1400 х 900
Электродвигатель, кВт 15 + 18,5 + 4 = 37,5
Режим работы по таймеру Есть
Режим работы по фотодатчику загрузки Есть
Полуавтоматический/ручной режим работы Есть
Давление в гидросистеме, bar 240
Подрезные ножи Сталь 65Г
Главный гидроцилиндр 200х150х1750
Производительность кип/час 5-7
Язык интерфейса Русский
Тип датчиков Индуктивные

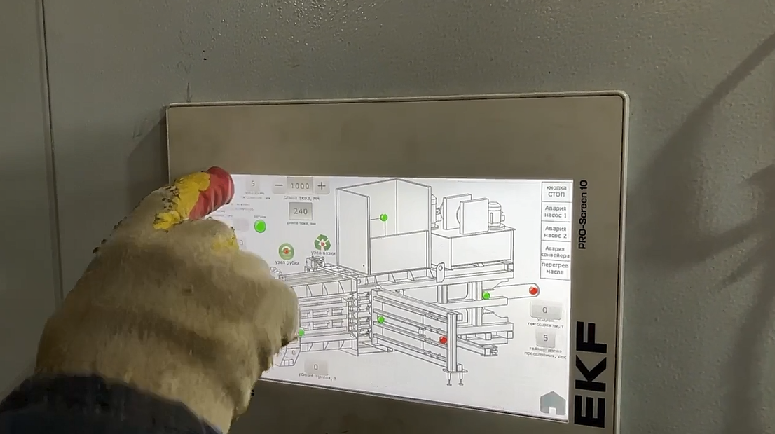

Сенсорная панель оператора Цветная, 10 дюймов
Система принудительной терморегуляции гидравлики Есть
Объем заливаемого масла, л 720
Масса пресса, кг 8900
Особенности
-- Автоматический маслоохладитель для непрерывной работы пресса и высокого КПД
-- Система подогрева масла для работы при низких температурах
-- Закаленные сменные подрезные ножи прессплиты и контрножи камеры прессования.
-- Полностью автоматический и непрерывный процесс прессования и обвязки кип проволокой. Работа автоматики может осуществляться от датчика заполнения бункера или по таймеру работы конвейера.
-- Современная система управления с цветным сенсорным дисплеем 10"
-- Современная гидравлическая система с пропорциональным управлением для снижения энергопотребления до 40%.
-- Двойная очистка масла фильтрами («OMT», Италия) . Указатель уровня и температуры масла, защита от перегрева.
-- Главный гидроцилиндр с увеличенным диаметром штока и двойным комплектом уплотнительных колец.
-- Регулируемая с сенсорной панели длина кипы.
-- Система регулирования температуры гидравлического масла, для непрерывной работы пресса и высокого КПД.
-- оптический контроль заполнения камеры и бункера + связь с подающим конвейером
-- Высокопроизводительный регулируемый главный насос PSM-Hydraulic.
-- указатель уровня и температуры масла.
--счётчик часов наработки, отображение сервисных данных (время до следующего планового ТО), сообщений о неполадках
-- распределительные гидравлические клапана и узлы регулировки со светодиодной индексацией контроля переключений
-- Производительность 5-7 кип в час. Вес кипы до 600 кг на картоне.
