Описание

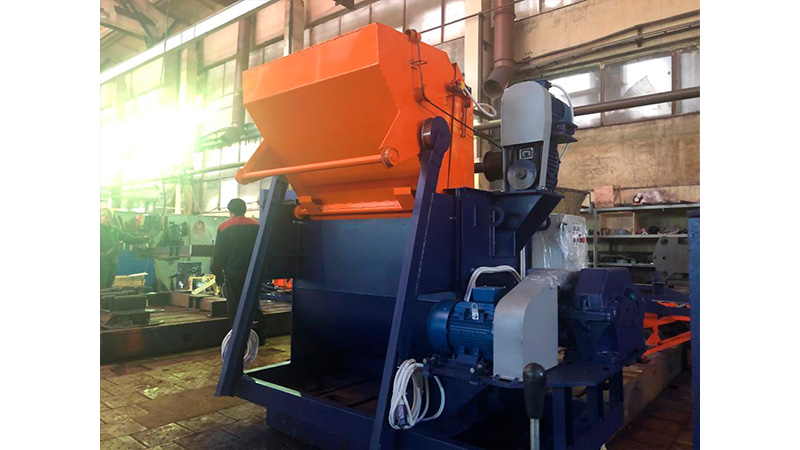

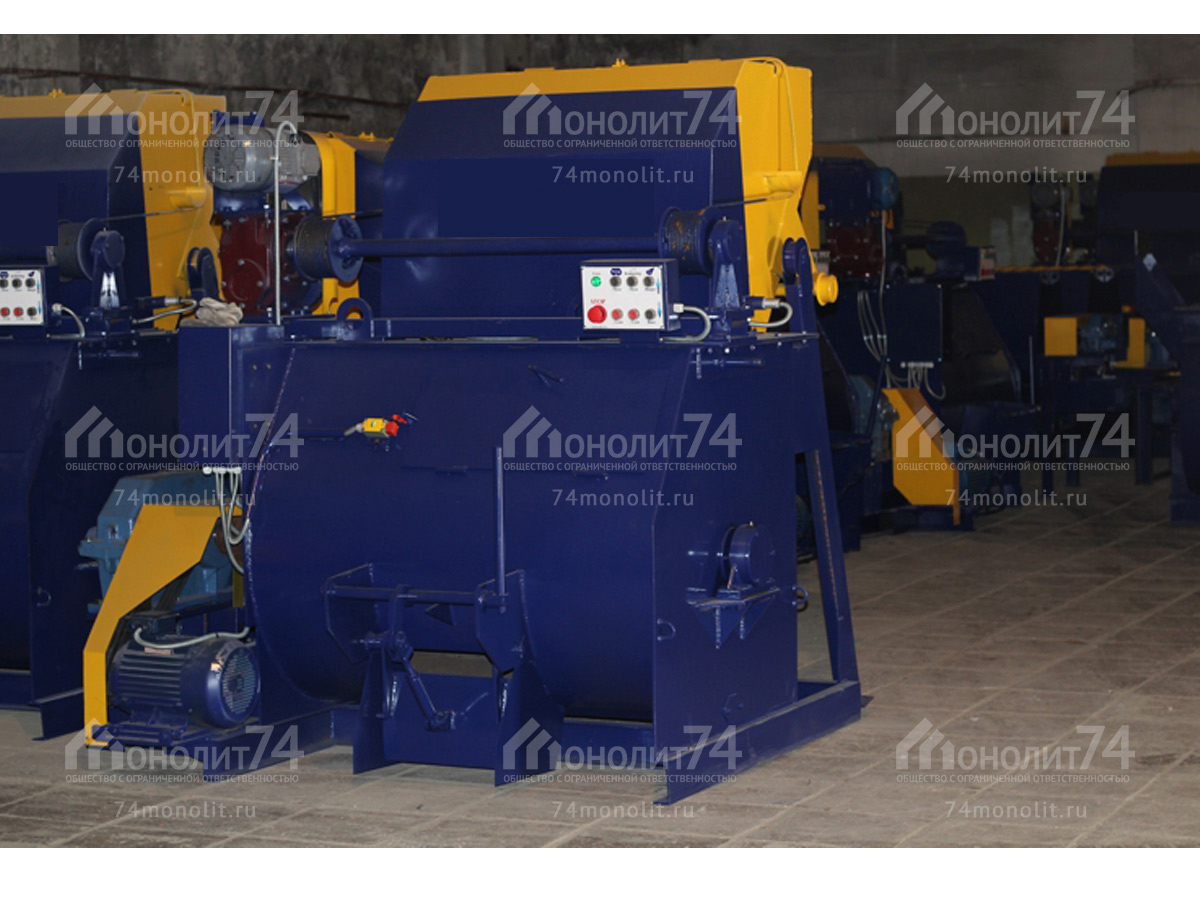

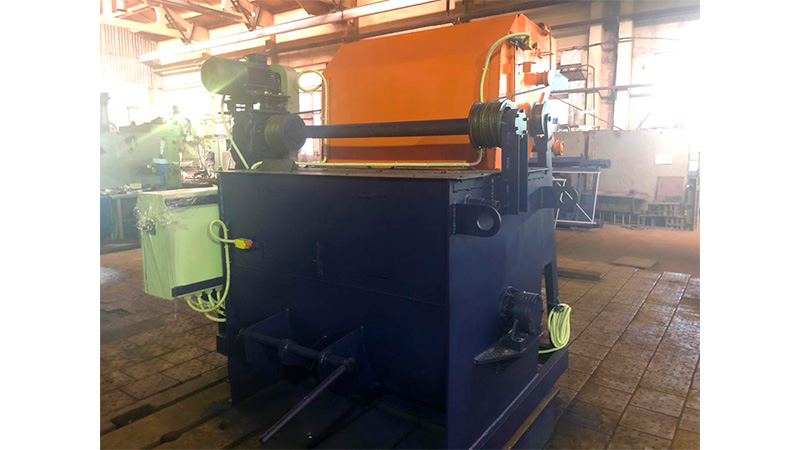

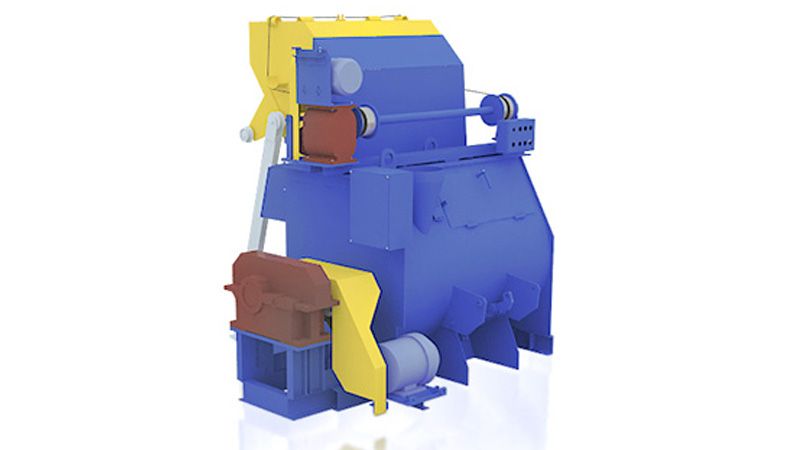

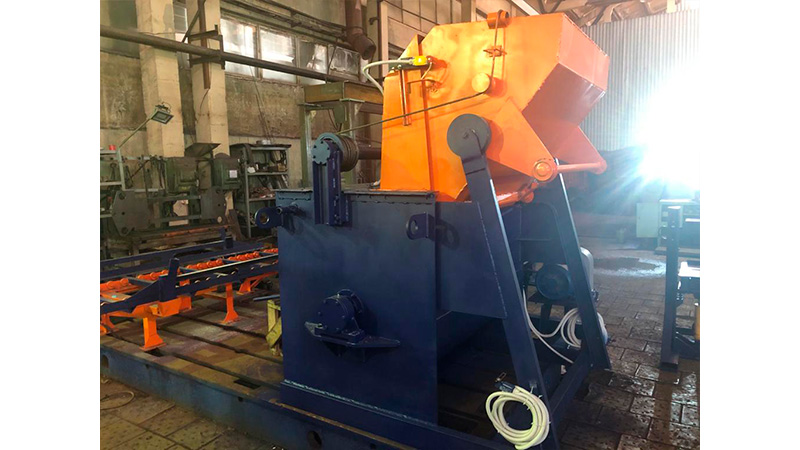

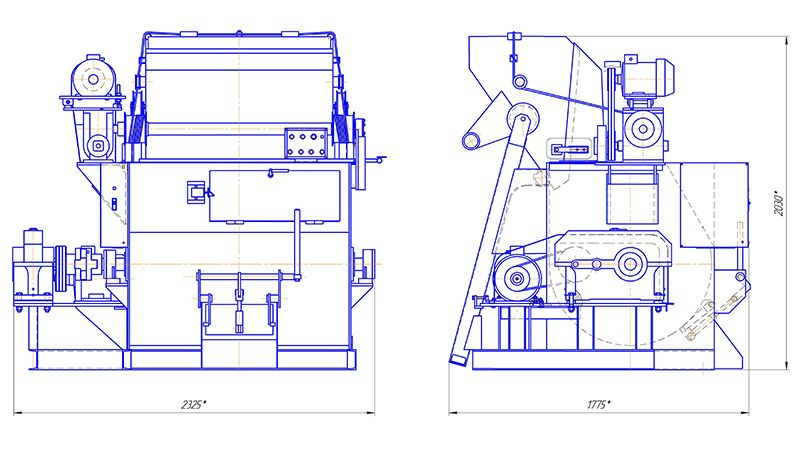

Бетоносмеситель состоит из корпуса, скипа, который по роликам перемещается по направляющим, привода подъемника, шкафа электрического, пульта управления. Привод подъемника состоит из лебедки, электродвигателя со встроенным электротормозом, червячного редуктора и клиноременной передачи, смонтированных на одном основании. Привод подъемника предназначен для подъема скипа с компонентами смеси, опрокидывания его и опускания вниз.

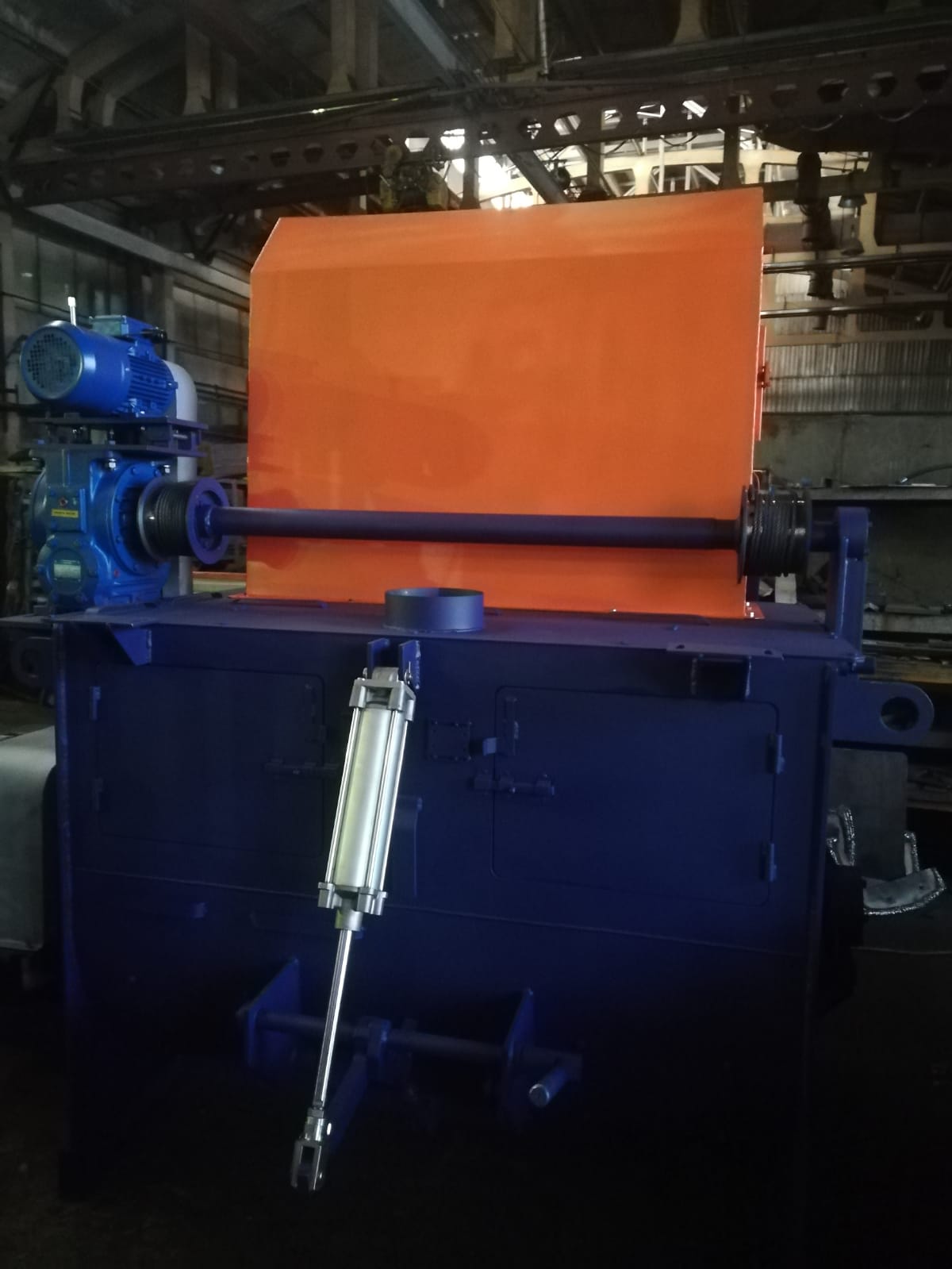

В корпусе расположен роторный узел, вращение которого осуществляется цилиндрическим редуктором через клиноременную передачу от электродвигателя. Роторный узел предназначен для перемешивания и выгрузки смеси. Роторный узел состоит из вала на котором крепятся 2 группы лопастей (по 3 лопасти), обращенных навстречу друг к другу. Выгрузка смеси производится путем открывания крышки затвора в нижней части корпуса.
Подача воды в корпус бетоносмесителя осуществляется через систему водопитания. Управление работой бетоносмесителя осуществляется с пульта управления. Чистку внутренней полости корпуса, лопастей производить водой. Для слива воды предусмотрено выпускное окно.
Базовая комплектация:
- Одновальный бетоносмеситель БП-1Г-450c;
- Скип (ковш) для загрузки смеси;
- Лебедка для подъема скипа с электротормозом;
- Броня приварная по всему периметру камеры;
- Затвор с ручным приводом;
- Система водоподготовки с водомером и шаровым краном;
- Устройство равномерного распределения воды;

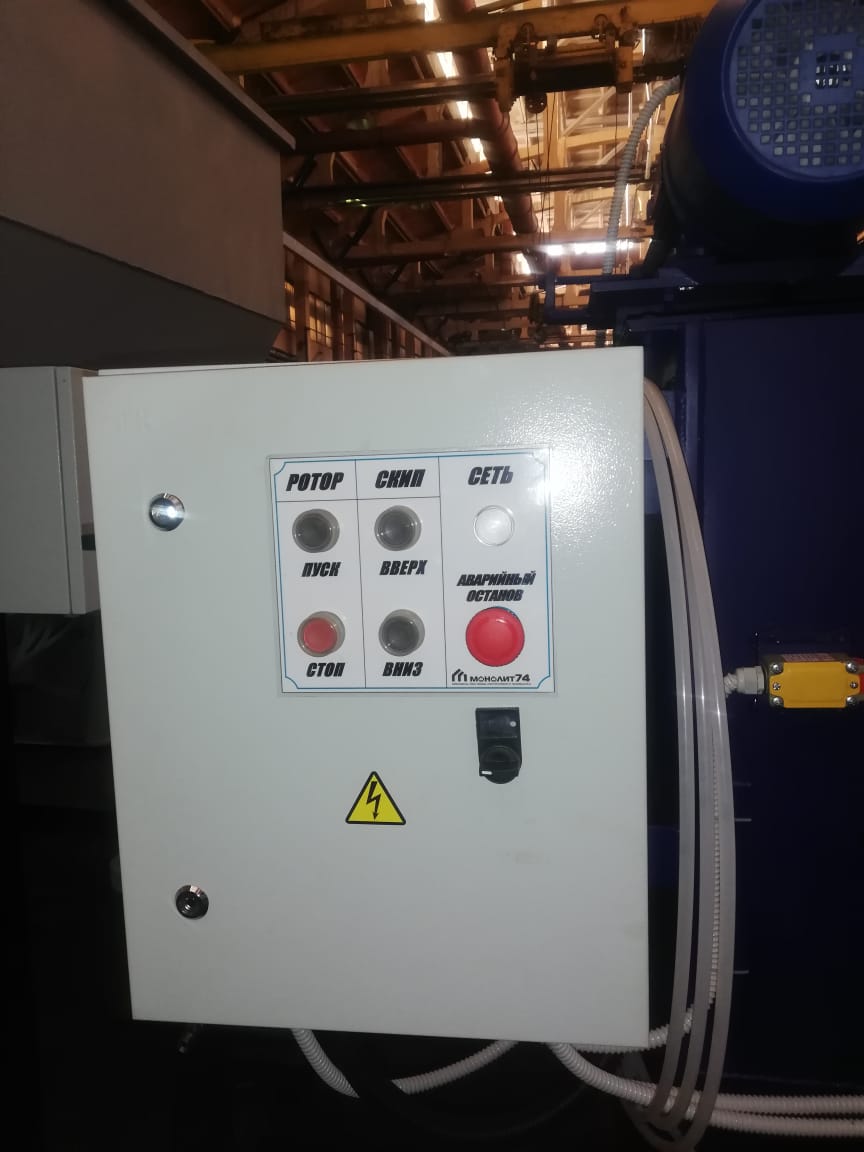

- Пульт управления;
- Паспорта на покупные изделия;
- Паспорт на бетоносмеситель;
Дополнительные опции:
Блок дозаторов БД: Блок дозаторов предназначен для дозирования цемента, воды и жидкостных хим. добавок. Тензодатчики служат для измерения массы в бункере. Разгрузочная дисковая пневмозаслонка "Camozzi" ∅200 служит для сброса набранной дозы в смеситель.
- Дозатор цемента от 75кг;
- Разгрузочная дисковая пневмозаслонка "Camozzi" ∅200;
- Тензодатчики Cas SBA100 - 3 штуки;
- Вибратор OLI MVE 41 - 1 штука;
- Время разгрузки 10с;
- Дозатор воды от 45л;
- Тензодатчики SBA100 - 3 штуки;
- Дозатор хим. добавки от 5л;
- Тензодатчики PSA100 - 1 штуки;
- Точность дозирования +_ 2%;
- Давление в пневмосистеме 0,6 мПа (не менее);
- Цена: 267 500 руб.
