Описание

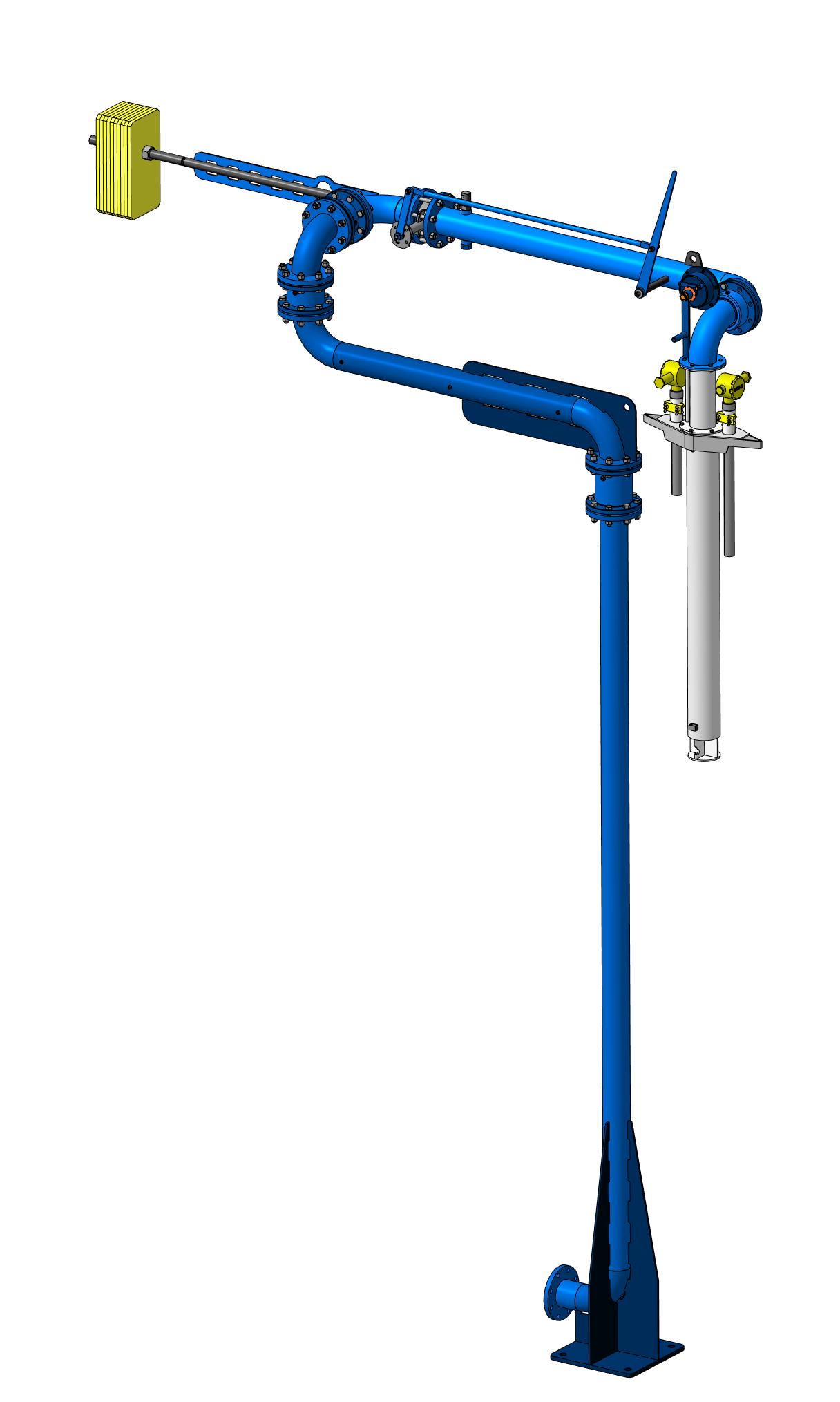

АСН - Устройства для верхнего налива нефтепродуктов в автомобильные цистерны.
Устройство предназначен для герметизированного верхнего налива светлых нефтепродуктов в автомобильные цистерны с отводом паров из зоны налива.
Особенности конструкции устройств:
• Отвод паров производится через отдельный гибкий рукав.
• Возможность использования переходного конуса, который учитывает многообразие диаметров горловин автомобильных цистерн.
•Выдвижная телескопическая труба, обеспечивающая длину, необходимую для безопасного контакта с днищем любой автомобильной цистерны.
Диаметр условного прохода продуктопровод: 100
Диаметр условного прохода отвода паров,: 50
Рабочее давление, Мпа (кгс/см2): 1 (10)
Температура наливаемой жидкости, ?: +40...+50
Допустимая скорость налива светлых нефте: 5,4
Расчетная пропускная способность светлых: 150
Зона действия(обслуживания) устройств дл: 6
Усилие перемещения консольной части, Н,: 100
Диаметр горловины а/ц, мм: 300 (по умол.)
Диаметр горловины а/ц, мм: 250-530 (с переходным конусом)
Высота обслуживаемых а/ц, мм: min 2500 ... mах 3900
Диаметр котла обслуживаемых а/ц, мм: min 1200 ... mах 2200
Время приведения устройства в рабочее по: 5
Материал проточной части шарнирного труб: Г2С для исп. ХЛ1
Материал проточной части наливного након: Алюминиевый сплав
Масса не более, кг: 400 (для консоли) 450 (для стояка)
Покрытие шарнирного трубопровода: Грунт, эмаль полиуретановая
Покрытие проточной части наливного након: Без покрытия
Присоединительные размеры фланцев продук: по ГОСТ 33259-2015
