Что такое нефтяная вышка

Благополучие сегодняшнего мира и человеческой цивилизации на данном этапе ее развития строится на повсеместном использовании топливных ресурсов. Это, в первую очередь, нефть, которая является не только относительно дешевым источником энергии, но и применяется во многих отраслях промышленного производства. Не менее значимым энергетическим ресурсом выступает и природный газ.

Активная разработка данных видов полезных ископаемых началась только в XIX столетии. Она стала следствием научно-технической революции, проходящей в развитых странах в это время. Традиционные источники энергии, которыми являлись уголь, дрова, а также водяной пар, уже не могли удовлетворить растущую гигантскими темпами промышленность. Нефть же стала на долгие годы неким фундаментом научно-технического прогресса человека.

В наше время этот ресурс добывать стало заметно сложнее, поскольку большинство легкодоступных месторождений уже исчерпаны. Если посмотреть на карту, то нефтяные вышки расположены крайне компактно в обособленных районах. Однако государства и крупные компании разрабатывают и внедряют новые технологии и методы нефтедобычи. Особенно перспективно в этом плане выглядит разработка месторождений морского шельфа. Для этого используются специальные добывающие комплексы – морские нефтяные платформы, речь о которых и пойдет в статье далее.

Что такое нефтяная вышка

Базовым методом добычи ресурсов месторождения является сооружение и использование специальной нефтяной вышки, которая представляет собой особую конструкцию, выполненную, как правило, из профильного стального проката.

Монтируется она над скважиной. В устройство вышки может устанавливаться как буровое оборудование для ее обустройства, так и агрегаты для откачки нефти. Таким образом, условно можно разделить эти сооружения на буровые и нефтедобывающие (в зависимости от их назначения).

По типу конструкции выделяют мачтовые и башенные вышки.

  • Мачтовые.

Такие сооружения возводятся из нескольких отдельных секций, являющих собой решетчатые фермы. Между собой они крепятся при помощи фланцевых соединений.

Особенностью данной конструкции являются «ноги» вышки, которые сами по себе состоят из 4 отдельных элементов, связанных между собой. Кстати, именно такого типа конструкции используются в популярной игре «Клондайк».

  • Башенные.

Это более простая конструкция (по сравнению с мачтовой). Она состоит лишь из 4 «ног», которые соединены меду собой и крепятся на специальное основание. Данная конструкция, изначально применявшаяся повсеместно, используется не так часто по причине более низкой надежности, однако отличается дешевизной и простотой монтажа. Нефтяные вышки в России такого типа применяются на шельфе Каспийского моря.

Кроме этого, следует отметить, что вышки бывают наземными и морскими. В последнем случае они выступают в качестве составного элемента более масштабного сооружения – нефтяной платформы.

Устройство нефтяной платформы

Платформы, которые возводятся для добычи углеводородных полезных ископаемых с морского шельфа, являют собой сложные и грандиозные конструкции, состоящие из нескольких частей.

Основой сооружения является корпус, на котором расположены иные элементы данного капитального объекта. По своей сути он представляет собой немаленьких размеров понтон, который имеет, как правило, прямоугольную форму.

Чтобы корпус платформы держался на поверхности воды и не тонул, его поддерживают специальные колонны. Они заполнены атмосферным воздухом и имеют значительное водоизмещение.

Чтобы платформа была стационарной и не испытывала воздействие морских течений, используется специальная якорная система. Она представляет собой стальные тросы, которые крепятся с одной стороны к лебедкам, расположенным на платформе, а другой – к якорям, находящимся на дне моря. Здесь следует отметить, что надежности данного элемента уделяется повышенное внимание. Так, толщина только одних тросов составляет около 8 см в диаметре.

Следующим элементом нефтяной платформы является буровая палуба, которая закреплена на ее корпусе. К прочности материалов, из которых она изготавливается, также предъявляются повышенные требования. Это и неудивительно, поскольку буровая платформа должна выдерживать колоссальные нагрузки, связанные с размещением на ее поверхности буровых и нефтедобывающих установок.

Основным же конструкционным элементом нефтяной платформы является вышка, о назначении которой было рассказано выше. Здесь же следует отметить, что высота мачты может достигать десятков метров.

Нефтяная платформа – дорогостоящее и технически сложное инженерное сооружение. В этой связи крупные компании организуют охрану буровых вышек, чтобы защитить их от возможных посягательств и диверсий.

Стадии строительства

Нефтяная платформа являет собой сборную конструкцию, поэтому возводится поэтапно. Так, сначала в зону, где планируется нефтедобыча, доставляют ее корпус и основание, которое несколько подтапливается и закрепляется на дне при помощи якорной системы. После этого начинают возведение остальных надстроек. К ним относятся буровая платформа и вышки, вертолетные площадки, технические отсеки и прочее.

Раньше строительство платформы заключалось во вбивании в дно свай, к которым крепились отдельные элементы конструкции. Но в условиях разработки месторождений нефти на арктическом шельфе, что предполагает работу на больших глубинах и неустойчивых грунтах, стали создавать кессонные основания, заполненные песком. Таким образом, нефтедобывающие платформы в северных широтах являют собой искусственные насыпи и острова.

Принцип работы

Нефтяные месторождения в море ищут при помощи методов так называемой сейсмической разведки, в основе которой лежит оценка частоты отраженных звуковых волн.

Когда месторождение разведано, а геологи предоставили данные относительно его запасов, нефтяники начинают процесс бурения. Оно отличается повышенной сложностью по сравнению с тем, что происходит на поверхности земли, поскольку толща морской воды создает дополнительное механическое сопротивление. После окончания бурения устанавливается оборудование для откачки нефти и ее добычи. По мере исчерпания запасов в отдельных пластах могут проводиться дополнительные бурильные работы на месторождении.

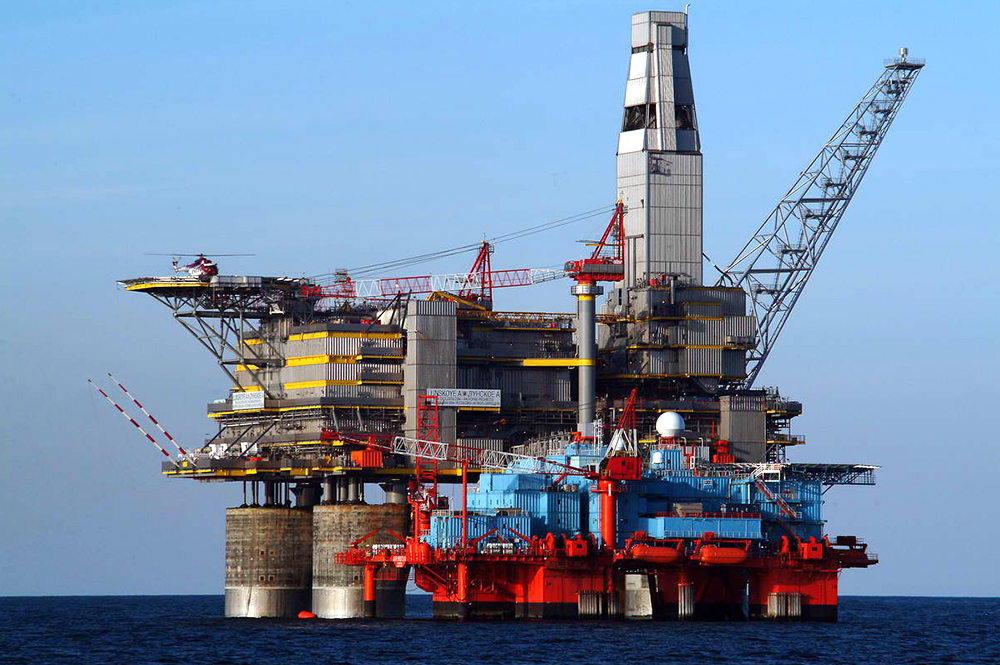

Что такое нефтяная вышка

морская нефтяная платформа

Типы морских платформ

В зависимости от назначения и функциональности нефтедобывающих платформ выделяют следующие их типы:

  • Стационарная нефтяная платформа.

Наиболее распространенный вид нефтегазового оборудования, который позволяет как проводить бурильные работы, так и добывать природные ископаемые с морского дна глубиной от 15 до 500 м.

  • Мобильная свободно закрепленная платформа.

Представляет собой нефтеплатформу, которую, при необходимости, можно легко переместить в другое место.

  • Полупогруженная нефтяная платформа.

Используется для нефтеразведки.

  • Буровая установка самоподъемная.

Специальный вид нефтегазового оборудования, которое являет собой буровую установку, закрепленную на колоннах в толще воды. Используется в геологоразведке.

  • Плавучее нефтехранилище.

Многофункциональный инженерный комплекс, который может быть использован для добычи, хранения и транспортировки нефти.

Технологии морской нефтегазодобычи

Добыча нефти и газа с морского дна – сложное и дорогостоящее предприятие. Для повышения его эффективности и сокращения издержек инженеры разработали несколько методов нефтегазодобычи с шельфа, которые используются по всему миру. Их применение зависит непосредственно от глубины, с которой планируется разработка месторождения. Выделяют несколько таких технологий:

  • наклонное бурение – при добыче на побережье;
  • стационарные платформы на жестком основании – при добыче на глубинах до 40 м;
  • стандартные плавучие платформы – при нефтедобыче на глубине не менее 80 м;
  • установка полупогружных платформ – на глубине до 200 м.

Если глубина моря, где находится скважина, составляет более 200 м, то добычу осуществляют буровые суда при помощи гибких трубопроводов.
